boundingbox

Ограничительная рамка polyshape

Синтаксис

[xlim,ylim] = boundingbox(polyin)
[xlim,ylim] = boundingbox(polyin,I)

Описание

пример

[xlim,ylim] = boundingbox(polyin) возвращает x и границы y наименьшего прямоугольника, заключающего polyshape. xlim и ylim являются двухэлементными векторами - строками, первые элементы которых соответствуют более низкому x и границам y, и чьи вторые элементы соответствуют верхнему x и границам y.

Когда polyin является массивом объектов polyshape, xlim и ylim описывают ограничительную рамку, заключающую все элементы polyshape polyin.

[xlim,ylim] = boundingbox(polyin,I) возвращает пределы ограничительной рамки I th контур polyin.

Этот синтаксис только поддержан, когда polyin является скалярным объектом polyshape.

Примеры

свернуть все

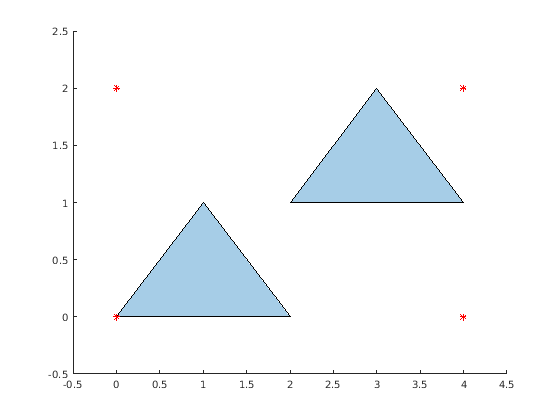

Создайте полигон, содержащий две твердых области, и вычислите более низкие и верхние границы X и Y, которые заключают его.

x1 = [0 1 2];
y1 = [0 1 0];
x2 = [2 3 4];
y2 = [1 2 1];
polyin = polyshape({x1,x2},{y1,y2});
[xlim,ylim] = boundingbox(polyin);
plot(polyin)
hold on
plot(xlim,ylim,'r*',xlim,fliplr(ylim),'r*')

Входные параметры

свернуть все

Введите polyshape, заданный как скаляр, вектор, матрица или многомерный массив.

Типы данных: polyshape

Граничный индекс, заданный как скалярное целое число или вектор целых чисел. Каждый элемент I соответствует одному контуру входа polyshape.

Когда I является вектором индексов, boundingbox возвращает пределы, заключающие все контуры, индексированные элементами I.

Типы данных: double | single | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Выходные аргументы

свернуть все

Пределы x, ограничивающие polyshape, возвращенный как двухэлементный вектор - строка. Первым элементом xlim является более низкий x, связанный, и вторым элементом является верхний связанный x.

Типы данных: double

Пределы y, ограничивающие polyshape, возвращенный как двухэлементный вектор - строка. Первым элементом ylim является более низкий y, связанный, и вторым элементом является верхний связанный y.

Типы данных: double

Смотрите также

|

Введенный в R2017b
