полибуфер

Создайте буфер вокруг точек, строк или объектов polyshape

свернуть все на странице

Синтаксис

polyout = polybuffer(P,'points',d)
polyout = polybuffer(P,'lines',d)
polyout = polybuffer(P,'lines',d,'JointType',jt)
polyout = polybuffer(P,'lines',d,'JointType','miter','MiterLimit',lim)
polyout = polybuffer(polyin,d)
polyout = polybuffer(polyin,d,'JointType',jt)
polyout = polybuffer(polyin,d,'JointType','miter','MiterLimit',lim)

Описание

пример

polyout = polybuffer(P,'points',d) возвращает объект polyshape с контурами, которые буферизуют 2D точки в P расстоянием d. Функция polybuffer вычисляет буфер путем взятия объединения кругов радиуса d, сосредоточенный в каждой точке в P. Первый столбец матричного P содержит x - координаты точек, чтобы буферизовать и второй столбец содержат соответствующий y - координаты.

Если вы создаете объект polyshape polyout, можно анализировать его свойства или выполнить дополнительные вычисления с помощью функций polyshape. Например, можно получить доступ к вершинам, которые задают буферизированную форму со свойством polyout.Vertices, и можно построить форму с помощью команды plot(polyout).

пример

polyout = polybuffer(P,'lines',d) возвращает объект polyshape с контурами, которые буферизуют линейные сегменты, заданные 2D точками в P. Функция polybuffer вычисляет буфер путем перемещения круга радиуса d вдоль линейных сегментов, созданных точками ввода, сосредоточенными на линейных сегментах.

пример

polyout = polybuffer(P,'lines',d,'JointType',jt) задает, как места встречи конечных точек линейного сегмента (соединения) обработаны. Например, polybuffer(P,'lines',d,'JointType','square') смело встречает соединения.

polyout = polybuffer(P,'lines',d,'JointType','miter','MiterLimit',lim) задает предельный угол стыка, когда объединенный тип задан как 'miter'. Предельный угол стыка является максимальным допустимым отношением между расстоянием, объединенная вершина перемещена и буферное расстояние d. Предел lim должен быть больше, чем или равным 2.

пример

polyout = polybuffer(polyin,d) возвращает объект polyshape с контурами, которые буферизуют объект polyin входа polyshape расстоянием d. Для положительных значений d твердые контуры области polyin расширяются модулями d и уменьшением контуров дыры модулями d. Отрицательные величины d уменьшают твердые контуры и расширяют контуры дыры.

пример

polyout = polybuffer(polyin,d,'JointType',jt) задает, как соединения polyshape обработаны, когда первым входным параметром является polyshape.

polyout = polybuffer(polyin,d,'JointType','miter','MiterLimit',lim) задает предельный угол стыка, когда объединенный тип задан как 'miter', и первым входным параметром является polyshape.

Примеры

свернуть все

Скрипт Open Live Script

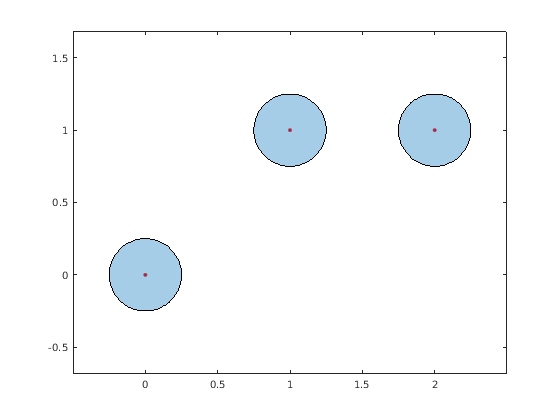

Создайте матрицу, которая содержит 2D координаты трех точек. Затем создайте объект polyshape, который буферизует каждую точку расстоянием 0,25 модулей.

P = [0 0; 1 1; 2 1];
polyout = polybuffer(P,'points',0.25)
polyout =
  polyshape with properties:

      Vertices: [542x2 double]
    NumRegions: 3
      NumHoles: 0

Постройте исходные точки и их буферные области.

plot(P(:,1),P(:,2),'r.','MarkerSize',10)
hold on
plot(polyout)
axis equal

Скрипт Open Live Script

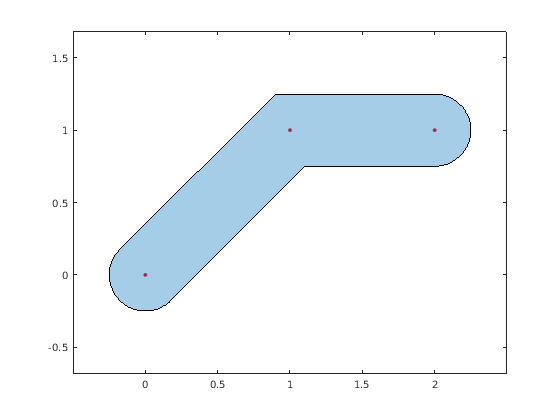

Создайте буферные области окружающие линейные сегменты.

Создайте матрицу 2D точек и вычислите объект polyshape, который буферизует линейные сегменты, соединяющие точки.

P = [0 0; 1 1; 2 1];
polyout1 = polybuffer(P,'lines',0.25);
plot(P(:,1),P(:,2),'r.','MarkerSize',10)
hold on
plot(polyout1)
axis equal
hold off

По умолчанию polybuffer закругляет соединения то подключение линейные сегменты. Можно управлять формой соединений при помощи пары "имя-значение" 'JointType'. Например, используйте значение 'miter', чтобы сохранить угол, соединяющий эти два линейных сегмента.

figure
polyout2 = polybuffer(P,'lines',0.25,'JointType','miter');
plot(P(:,1),P(:,2),'r.','MarkerSize',10)
hold on
plot(polyout2)
axis equal

Скрипт Open Live Script

Создайте полигон с твердым контуром и контуром дыры. Затем создайте буфер на расстоянии 0,1 от контуров. По умолчанию буфер округлил соединения.

polyin = polyshape({[0 0 1 3],[0.5 1.5 1.5 0.5]},{[0 3 3 0],[0.5 0.5 1.5 1.5]});
plot(polyin)
polyout1 = polybuffer(polyin,0.1);
hold on
plot(polyout1)
hold off

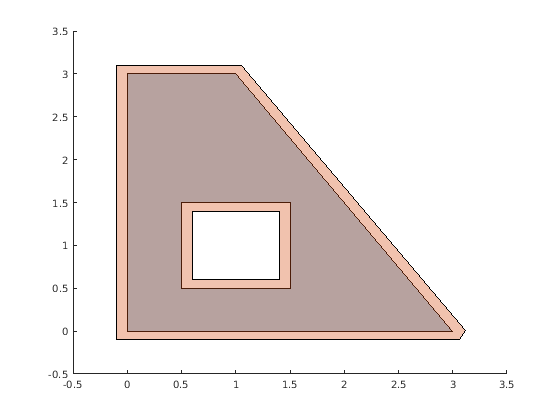

Создайте буфер с помощью предельного угла стыка 2. Предельный угол стыка управляет заостренностью соединений.

polyout2 = polybuffer(polyin,0.1,'JointType','miter','MiterLimit',2);
plot(polyin)
hold on
plot(polyout2)

Входные параметры

свернуть все

Введите вершины 2D точек, заданных как числовая матрица с 2 столбцами. Первый столбец P содержит x - координаты и второй столбец содержат соответствующий y - координаты.

Введите polyshape, заданный как скаляр, вектор, матрица или многомерный массив. Когда polyin является массивом объектов polyshape, polybuffer применяет заданные буферные параметры к каждому элементу.

Буферное расстояние, заданное в виде числа.

Когда первый входной параметр является набором вершин, d должен быть положительным числовым скаляром.

Когда первым входным параметром является polyshape, d может быть положительным, отрицательным, или нуль:

  • Если d>0, то твердые контуры выращивают расстоянием d и уменьшение контуров дыры.

  • Если d<0, то твердое уменьшение контуров расстоянием d и контуры дыры растет.

  • Если d=0, то нет никакого изменения во входных контурах.

Объединенный тип для буферных контуров, заданных как одно из следующего:

  • вокруг Закруглите граничные углы.

  • 'square' — Смело встретьте граничные углы.

  • 'miter' — Ограничьте отношение между расстоянием, объединенная вершина перемещена и буферное расстояние до 3. Этот предел предотвращает чрезмерную заостренность.

Когда первый входной параметр является набором вершин, polybuffer применяет объединенный тип только там, где конечные точки двух линейных сегментов встречаются, а не в открытой конечной точке линейного сегмента.

Когда первым входным параметром является polyshape, polybuffer только применяет объединенный тип к твердым контурам, когда буферное расстояние положительно, или для контуров дыры, когда буферное расстояние отрицательно.

Предельный угол стыка, заданный в виде положительного числа, больше, чем или равный 2. Предельный угол стыка является отношением между расстоянием, объединенная вершина перемещена и буферное расстояние. Установка предельного угла стыка управляет заостренностью граничных соединений.

Смотрите также

|

Введенный в R2017b
