Создайте компонент изображения
im = uiimage
im = uiimage(Name,Value)
im = uiimage(parent)
im = uiimage(parent,Name,Value)
im = uiimage
создает компонент изображения в новой фигуре и возвращает объект Image
. MATLAB® вызывает функцию uifigure
, чтобы создать новую фигуру. Используйте uiimage
, чтобы отобразить изображение, значок или логотип в вашем приложении.
im = uiimage(
задает значения свойств Name,Value
)Image
с помощью одного или нескольких аргументов пары "имя-значение".
im = uiimage(
задает родительский контейнер и одни или несколько значений свойств.parent
,Name,Value
)

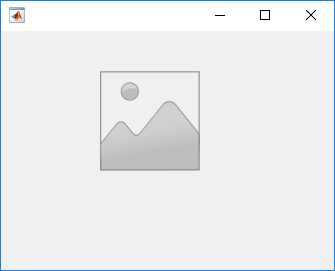

Создайте компонент изображения в фигуре. Отображения изображений по умолчанию.
f = uifigure; im = uiimage(f);

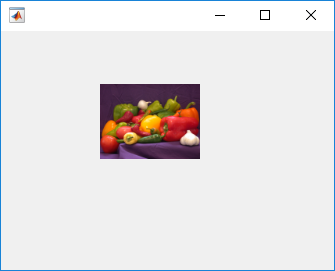

Теперь, добавьте изображение в компонент изображения.
im.ImageSource = 'peppers.png';
Создайте компонент изображения, который отображает анимированный GIF с помощью фактического размера изображения.
f = uifigure; im = uiimage(f,'ImageSource','questions.gif'); im.ScaleMethod = 'none';

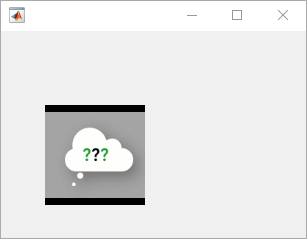

Теперь, масштабируйте изображение так, чтобы оно соответствовало в области компонента по умолчанию, сохраняя соотношение сторон и без усечения. Затем примените черный фон, чтобы создать видимость добавления черных полос сверху и снизу (черные полосы выше и ниже изображения).
im.ScaleMethod = 'scaledown'; im.BackgroundColor = 'black';

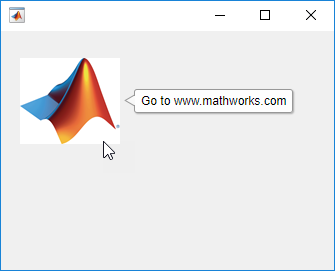

Создайте изображение и коллбэк, который выполняется, когда на изображение нажимают. В этом случае изображение открывает веб-сайт MathWorks®.
Этот программный файл, названный imagetoURL.m
, показывает вам как:
Создайте компонент изображения с коллбэком ImageClickedFcn
.
Используйте функцию web
в коллбэке, чтобы открыть URL в браузере MATLAB®.
Создайте подсказку, которая появляется, когда вы наводите на изображение.
Когда вы запускаете программный файл, нажимаете на изображение, чтобы открыть веб-сайт MathWorks®.
function imagetoURL f = uifigure('Visible','off'); f.Position(3:4) = [333 239]; im = uiimage(f); im.Position = [20 120 100 100]; im.ImageSource = 'membrane.png'; im.ImageClickedFcn = @ImageClicked; im.Tooltip = 'Go to www.mathworks.com'; function ImageClicked(src,event) url = 'https://www.mathworks.com/'; web(url); end f.Visible = 'on'; end
parent
— Родительский контейнерFigure
(значение по умолчанию) | объект Panel
| объект Tab
| объект ButtonGroup
| объект GridLayout
Родительский контейнер, заданный как Figure
, создал использование функции uifigure
или одного из ее дочерних контейнеров: Tab
, Panel
, ButtonGroup
или GridLayout
. Если никакой контейнер не задан, MATLAB вызывает функцию uifigure
, чтобы создать новый объект Figure
, который служит родительским контейнером.
Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми.
Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение.
Name
должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
im = uiimage('ScaleMethod','none')
Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Свойства изображения.
'ImageSource'
— Источник изображения или файлm
-by-n-by-3
матрица изображений истинного цветаИсточник изображения или файл, заданный как путь к файлу или m
-by-n-by-3
матрица изображений истинного цвета. Поддерживаемые форматы изображения включают JPEG, PNG, GIF, SVG или m
-by-n-by-3
матрица изображений истинного цвета.
Для получения дополнительной информации о матрицах изображений истинного цвета смотрите Типы изображения.
Пример: im = uiimage('ImageSource','peppers.png');
Пример: im.ImageSource = 'C:\TEMP\ngc6543a.jpg';
'ScaleMethod'
— Отобразите метод масштабирования'fit'
(значение по умолчанию) | 'fill'
| 'none'
| 'scaledown'
| 'scaleup'
| 'stretch'
Отобразите метод масштабирования, заданный как одно из перечисленных в таблице значений. Используйте этот аргумент пары "имя-значение", чтобы задать, как вы хотите, чтобы ваше изображение представило в области компонента.
Таблица также демонстрирует каждый метод шкалы с изображением в качестве примера. В представленных примерах изображений свойство BackgroundColor
компонента изображения было установлено в 'magenta'
. Масштабирующееся поведение файлов изображения SVG может отличаться на основе того, как файл задан.
Значение | Описание | Пример | Масштабирует | Уменьшается | Поддерживает соотношение сторон | Изображение клипов | |
---|---|---|---|---|---|---|---|
Оригинальное изображение | Представленное изображение | ||||||
'fit' | Шкалы в любом направлении, чтобы отобразить изображение в области компонента, и поддерживают соотношение сторон без усечения. |
|
| Да | Да | Да | Нет |
'fill' | Шкалы в любом направлении, чтобы заполнить область компонента, поддерживая соотношение сторон и отсекая при необходимости. |
|
| Да | Да | Да | Да |
'none' | Использует фактический размер изображения и поддерживает соотношение сторон. Если область компонента меньше, чем изображение, изображение отсекается. |
|
| Нет | Нет | Да | Да |
'scaledown' | Уменьшается и поддерживает соотношение сторон без усечения. Если оригинальное изображение больше, чем область компонента, изображение уменьшается и представляет, как будто |
|
| Нет | Да | Да | Нет |
'scaleup' | Масштабирует и поддерживает соотношение сторон с усечением. Если оригинальное изображение меньше, чем область компонента, изображение масштабирует и представляет, как будто |
|
| Да | Нет | Да | Да |
'stretch' | Шкалы в любом направлении, чтобы заполнить область компонента, не поддерживая соотношение сторон и без усечения. |
|
| Да | Да | Нет | Нет |
'ImageClickedFcn'
— Отобразите коллбэк, по которому кликают,Отобразите коллбэк, по которому кликают, заданный как одно из этих значений:
Указатель на функцию.
Массив ячеек, в котором первый элемент является указателем на функцию. Последующие элементы массива ячеек являются аргументами, которые передаются в функцию обратного вызова.
Вектор символов, содержащий допустимое выражение MATLAB (не рекомендуемый). MATLAB оценивает это выражение в базовом рабочем пространстве.
Этот коллбэк выполняется, когда пользователь нажимает на изображение в приложении.
Эта функция обратного вызова может получить доступ к определенной информации о взаимодействии пользователя с изображением. MATLAB передает эту информацию в объекте ImageClickedData
в качестве второго аргумента к вашей функции обратного вызова. В App Designer аргумент называется событием.
Вы можете запросить свойства объекта с помощью записи через точку. Например, event.Source
возвращает объект Image
, что пользователь взаимодействует с инициировать коллбэк. Объект ImageClickedData
не доступен функциям обратного вызова, заданным как векторы символов.
В следующей таблице перечислены свойства объекта ImageClickedData
.
Свойство | Значение |
---|---|
EventName | 'ImageClicked' |
Source | Компонент, выполняющий коллбэк |
Для получения дополнительной информации о записи коллбэков, смотрите Коллбэки Записи в App Designer.
'Position'
— Местоположение и размер компонента изображения[100 100 100 100]
(значение по умолчанию) | [left bottom width height]
Местоположение и размер компонента изображения относительно родительского элемента, заданного как четыре вектора элемента формы [left bottom width height]
. В этой таблице описываются каждый элемент в векторе.
Элемент | Описание |
---|---|
left | Расстояние от внутреннего левого края родительского контейнера к внешнему левому краю компонента изображения |
bottom | Расстояние от внутреннего базового края родительского контейнера к внешнему базовому краю компонента изображения |
width | Расстояние между правыми и левыми внешними краями компонента изображения |
height | Расстояние между верхними и нижними внешними краями компонента изображения |
Значения Position соответствуют выделенной области родительского контейнера.
Область векторной и растровой графики является областью в границах контейнера и не включает область, занятую художественными оформлениями, такими как панель меню или заголовок.
Все измерения указаны в пикселях.
