mpcmove

Вычислите действие оптимального управления

свернуть все на странице

Синтаксис

mv = mpcmove(MPCobj,x,ym,r,v)
[mv,info] = mpcmove(MPCobj,x,ym,r,v)
[___] = mpcmove(___,options)

Описание

mv = mpcmove(MPCobj,x,ym,r,v) вычисляет оптимальные переменные перемещения, которыми управляют, u (k), в текущее время. u (k) вычисляется, учитывая текущее предполагаемое расширенное состояние, x (k), измеренный объект выходные параметры, ym (k), выходные ссылки, r (k) и измеренные воздействия, v (k), в текущее время k. Вызовите mpcmove неоднократно, чтобы моделировать образцовое прогнозирующее управление с обратной связью.

[mv,info] = mpcmove(MPCobj,x,ym,r,v) возвращает дополнительную информацию относительно образцового прогнозирующего контроллера во втором выходном аргументе info.

[___] = mpcmove(___,options) ограничения значения по умолчанию переопределений и настройки весов в MPCobj со значениями, заданными Options, объектом mpcmoveopt. Используйте Options, чтобы обеспечить корректировку во время выполнения ограничений и весов во время симуляции с обратной связью.

Входные параметры

свернуть все

Образцовый прогнозирующий контроллер, заданный как контроллер MPC объект. Чтобы создать контроллер MPC, используйте mpc.

Текущее состояние контроллера, заданное как объект mpcstate.

Прежде чем вы начнете симуляцию с mpcmove, инициализируете состояние контроллера использование x = mpcstate(MPCobj). Затем измените свойства по умолчанию x как соответствующие.

Если вы будете использовать оценку состояния по умолчанию, mpcmove ожидает, что x будет представлять x[n|n-1]. Команда mpcmove обновляет значения состояния в предыдущем интервале управления с той информацией. Поэтому вы не должны программно обновлять x вообще. Средство оценки состояния по умолчанию использует установившийся Фильтр Калмана.

Если вы будете использовать пользовательскую оценку состояния, mpcmove ожидает, что x будет представлять x[n|n]. Поэтому до каждой команды mpcmove, необходимо установить x.Plant, x.Disturbance и x.Noise к наилучшим оценкам этих состояний (использующий последние измерения) в текущем интервале управления.

Текущие измеренные выходные значения во время k, заданный как вектор-столбец длины Nym, где Nym является количеством измеренных выходных параметров.

Если вы используете пользовательскую оценку состояния, установите ym = [].

Объект выходные значения ссылки, заданные как p-by-Ny массив, где p является горизонтом прогноза MPCobj и Ny, является количеством выходных параметров. Строка r(i,:) задает ссылочные значения на шаге i горизонта прогноза.

r должен содержать по крайней мере одну строку. Если r содержит меньше, чем строки p, mpcmove копирует последнюю строку, чтобы заполнить p-by-Ny массив. Если вы предоставляете точно одну строку, поэтому, постоянная ссылка применяется к целому горизонту прогноза.

Чтобы реализовать ссылочный предварительный просмотр, который может улучшить отслеживание, когда ссылка отличается по предсказуемому способу, r должен содержать ожидаемые изменения, идеально для шагов p.

Текущие и ожидаемые измеренные воздействия, заданные как (p +1)-by-Nmd массив, где p является горизонтом прогноза MPCobj и Nmd, являются количеством измеренных воздействий. Первая строка v задает текущие измеренные значения воздействия. Строка v(i+1,:) задает ожидаемые значения воздействия на шаге i горизонта прогноза.

Моделирование измеренных воздействий обеспечивает действие управления feedforward. Если ваша модель объекта управления не включает измеренные воздействия, используйте v = [].

Если ваша модель включает измеренные воздействия, v должен содержать по крайней мере одну строку. Если v содержит меньше, чем p +1 строка, mpcmove копирует последнюю строку, чтобы заполнить (p +1)-by-Nmd массив. Если вы предоставляете точно одну строку, постоянное измеренное воздействие запрашивает целый горизонт прогноза.

Чтобы реализовать предварительный просмотр воздействия, который может улучшить отслеживание, когда воздействие отличается по предсказуемому способу, v должен содержать ожидаемые изменения, идеально для шагов p.

Опции во время выполнения, заданные как объект mpcmoveopt. Используйте options, чтобы заменить выбранные свойства MPCobj во время симуляции. Эти опции применяются к текущему моменту времени mpcmove только. Используя options приводит к тому же результату как переопределяющий или изменяющий MPCobj перед каждым вызовом mpcmove, но включает значительно меньше служебное. Используя options эквивалентно использованию блока MPC Controller Simulink® в сочетании с дополнительными входными сигналами, которые изменяют настройки контроллера, такие как мВ и ограничения OV.

Выходные аргументы

свернуть все

Оптимальные переменные перемещения, которыми управляют, возвращенные как вектор-столбец длины Nmv, где Nmv является количеством переменных, которыми управляют.

Если контроллер обнаруживает неосуществимую задачу оптимизации или сталкивается с числовыми трудностями при решении плохо обусловленной задачи оптимизации, mv остается в своем новом успешном решении, x.LastMove.

В противном случае, если задача оптимизации выполнима, и решатель достигает заданного максимального количества итераций, не находя оптимальное решение, mv:

  • Остается в его новом успешном решении, если свойством Optimizer.UseSuboptimalSolution контроллера является false.

  • Субоптимальное решение, достигнутое после итоговой итерации, если свойством Optimizer.UseSuboptimalSolution контроллера является true. Для получения дополнительной информации смотрите Субоптимальное Решение QP.

Детали решения, возвращенные как структура со следующими полями.

Предсказанные оптимальные переменные корректировки, которыми управляют (перемещения), возвращенные как (p +1)-by-Nmv массив, где p является горизонтом прогноза и Nmv, являются количеством переменных, которыми управляют.

Uopt(i,:) содержит расчетные оптимальные значения во время k+i-1 для i = 1,...,p, где k является текущим временем. Первая строка Info.Uopt содержит те же значения переменных, которыми управляют, как выходной аргумент mv. Поскольку контроллер не вычисляет перемещения оптимального управления во время k+p, Uopt(p+1,:) равен Uopt(p,:).

Оптимальная последовательность выходной переменной, возвращенная как (p +1)-by-Ny массив, где p является горизонтом прогноза и Ny, является количеством выходных параметров.

Первая строка Info.Yopt содержит расчетные выходные параметры во время k на основе предполагаемых состояний и измеренных воздействий; это не измеренный вывод во время k. Yopt(i,:) содержит предсказанные выходные значения во время k+i-1 для i = 1,...,p+1.

Yopt(i,:) содержит расчетные выходные значения во время k+i-1 для i = 2,...,p+1, где k является текущим временем. Yopt(1,:) вычисляется на основе предполагаемых состояний и измеренных воздействий.

Оптимальная модель прогноза утверждает последовательность, возвращенную как (p +1)-by-Nx массив, где p является горизонтом прогноза, и Nx является количеством состояний на объекте, и неизмеренные возмущения (состояния из шумовых моделей не включены).

Xopt(i,:) содержит расчетные значения состояния во время k+i-1 для i = 2,...,p+1, где k является текущим временем. Xopt(1,:) эквивалентен, текущие состояния утверждают значения.

Временные интервалы, возвращенные как вектор-столбец длины p +1. Topt(1) = 0, представляя текущее время. Последующий Topt(i) временных шагов дан Ts*(i-1), где Ts = MPCobj.Ts является шагом расчета контроллера.

Используйте Topt при графическом выводе Uopt, Xopt или последовательностей Yopt.

Ослабьте переменную, ε, используемый в ограничительном смягчении, возвращенном как 0 или значение положительной скалярной величины.

  • ε = 0 — Все ограничения были удовлетворены для целого горизонта прогноза.

  • ε> 0 — По крайней мере одно мягкое ограничение нарушено. Когда больше чем одно ограничение нарушено, ε представляет худший случай мягкое ограничительное нарушение (масштабируемый вашими значениями ECR для каждого ограничения).

Смотрите Задачу оптимизации для получения дополнительной информации.

Количество итераций решателя, возвращенных как одно из следующего:

  • Положительное целое число — Количество итераций должно было решить задачу оптимизации, которая определяет оптимальные последовательности.

  • 0 — Задача оптимизации не могла быть решена в заданном максимальном количестве итераций.

  • –1 — Задача оптимизации была неосуществима. Задача оптимизации неосуществима, если никакое решение не может удовлетворить все трудные ограничения.

  • –2 — Числовая ошибка произошла при решении задачи оптимизации.

Состояние решения для оптимизации, возвращенное как одно из следующего:

  • 'feasible' — Оптимальное решение было получено (Iterations> 0)

  • 'infeasible' — Решатель обнаружил проблему без выполнимого решения (Iterations = –1), или числовая ошибка произошла (Iterations = –2)

  • 'unreliable' — Решателю не удалось сходиться (Iterations = 0). В этом случае, если MPCobj.Optimizer.UseSuboptimalSolution является false, замораживания u в новом успешном решении. В противном случае это использует субоптимальное решение, найденное во время последней итерации решателя.

Стоимость целевой функции, возвращенная как неотрицательное скалярное значение. Стоимость определяет количество степени, до которой контроллер достиг ее целей. Для получения дополнительной информации смотрите Задачу оптимизации.

Величина затрат только значима, когда QPCode = 'feasible', или когда QPCode = 'feasible' и MPCobj.Optimizer.UseSuboptimalSolution является true.

Примеры

свернуть все

Скрипт Open Live Script

Выполните симуляцию с обратной связью объекта с одним мВ, и один измерил OV.

Задайте модель объекта управления и создайте образцовый прогнозирующий контроллер с ограничениями мВ.

ts = 2;
Plant = ss(0.8,0.5,0.25,0,ts);
MPCobj = mpc(Plant);
-->The "PredictionHorizon" property of "mpc" object is empty. Trying PredictionHorizon = 10.
-->The "ControlHorizon" property of the "mpc" object is empty. Assuming 2.
-->The "Weights.ManipulatedVariables" property of "mpc" object is empty. Assuming default 0.00000.
-->The "Weights.ManipulatedVariablesRate" property of "mpc" object is empty. Assuming default 0.10000.
-->The "Weights.OutputVariables" property of "mpc" object is empty. Assuming default 1.00000.

MPCobj.MV(1).Min = -2;
MPCobj.MV(1).Max = 2;

Инициализируйте объект mpcstate для симуляции. Используйте свойства состояния по умолчанию.

x = mpcstate(MPCobj);
-->Assuming output disturbance added to measured output channel #1 is integrated white noise.
-->The "Model.Noise" property of the "mpc" object is empty. Assuming white noise on each measured output channel.

Установите ссылочный сигнал. Нет никакого измеренного воздействия.

r = 1;

Моделируйте ответ с обратной связью путем вызова mpcmove итеративно.

t = [0:ts:40];
N = length(t);
y = zeros(N,1);
u = zeros(N,1);
for i = 1:N
    % simulated plant and predictive model are identical
    y(i) = 0.25*x.Plant;
    u(i) = mpcmove(MPCobj,x,y(i),r);
end

y и u хранят значения мВ и OV.

Анализируйте результат.

[ts,us] = stairs(t,u);
plot(ts,us,'r-',t,y,'b--')
legend('MV','OV')

Измените верхнюю границу мВ как доходы симуляции с помощью объекта mpcmoveopt.

MPCopt = mpcmoveopt;
MPCopt.MVMin = -2;
MPCopt.MVMax = 2;

Моделируйте ответ с обратной связью и введите изменение верхнего предела в реальном времени в восемь секунд (пятый шаг итерации).

x = mpcstate(MPCobj);
y = zeros(N,1);
u = zeros(N,1);
for i = 1:N
    % simulated plant and predictive model are identical
    y(i) = 0.25*x.Plant;
    if i == 5
    	MPCopt.MVMax = 1;
    end
    u(i) = mpcmove(MPCobj,x,y(i),r,[],MPCopt);
end

Анализируйте результат.

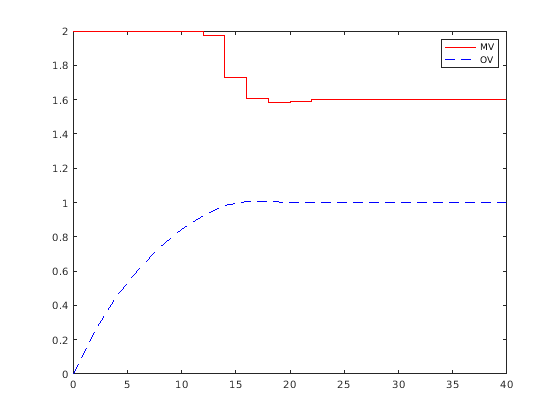

[ts,us] = stairs(t,u);
plot(ts,us,'r-',t,y,'b--')
legend('MV','OV')

Скрипт Open Live Script

Задайте модель объекта управления.

ts = 2;
Plant = ss(0.8,0.5,0.25,0,ts);

Создайте образцовый прогнозирующий контроллер с ограничениями и на переменную, которой управляют, и на скорость изменения переменной, которой управляют. Горизонт прогноза является интервалами 10, и горизонт управления блокируется.

MPCobj = mpc(Plant,ts,10,[2 3 5]);
-->The "Weights.ManipulatedVariables" property of "mpc" object is empty. Assuming default 0.00000.
-->The "Weights.ManipulatedVariablesRate" property of "mpc" object is empty. Assuming default 0.10000.
-->The "Weights.OutputVariables" property of "mpc" object is empty. Assuming default 1.00000.

MPCobj.MV(1).Min = -2;
MPCobj.MV(1).Max = 2;
MPCobj.MV(1).RateMin = -1;
MPCobj.MV(1).RateMax = 1;

Инициализируйте объект mpcstate для симуляции от конкретного состояния.

x = mpcstate(MPCobj);
-->Assuming output disturbance added to measured output channel #1 is integrated white noise.
-->The "Model.Noise" property of the "mpc" object is empty. Assuming white noise on each measured output channel.

x.Plant = 2.8;
x.LastMove = 0.85;

Вычислите оптимальное управление в текущее время.

y = 0.25*x.Plant;
r = 1;
[u,Info] = mpcmove(MPCobj,x,y,r);

Анализируйте предсказанные оптимальные последовательности.

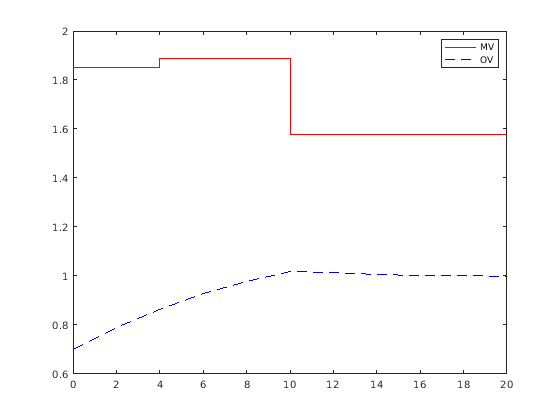

[ts,us] = stairs(Info.Topt,Info.Uopt);
plot(ts,us,'r-',Info.Topt,Info.Yopt,'b--')
legend('MV','OV')

plot игнорирует Info.Uopt(end), когда это - NaN.

Исследуйте оптимальную стоимость.

Info.Cost
ans = 0.0793

Советы

  • mpcmove обновляет x.

  • Если ym, r или v заданы как [], mpcmove использует соответствующее значение MPCobj.Model.Nominal вместо этого.

  • Чтобы просмотреть предсказанное оптимальное поведение для целого горизонта прогноза, постройте соответствующие последовательности, обеспеченные в Info.

  • Чтобы определить состояние оптимизации, проверяйте Info.Iterations и Info.QPCode.

Альтернативы

  • Используйте sim для несоответствия объекта и шумовой симуляции если не с помощью ограничений во время выполнения или изменений веса.

  • Используйте приложение MPC Designer, чтобы в интерактивном режиме разработать и моделировать образцовые прогнозирующие контроллеры.

  • Используйте блок MPC Controller в Simulink и для генерации кода.

  • Используйте mpcmoveCodeGeneration для генерации кода.
