Импортируйте четырехгранную mesh в модель PDE.

Загрузите четырехгранную mesh в свою рабочую область. Файл tetmesh поставляется с вашим программным обеспечением. Поместите данные в правильную форму для geometryFromMesh.

load tetmesh
nodes = X';
elements = tet';

Создайте модель PDE и импортируйте mesh в модель.

model = createpde();
geometryFromMesh(model,nodes,elements);

Просмотрите геометрию и столкнитесь с числами.

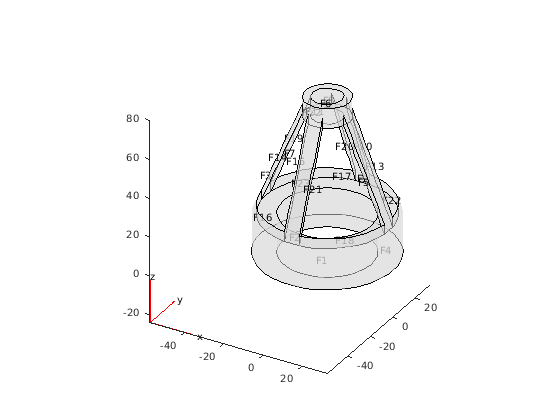

pdegplot(model,'FaceLabels','on','FaceAlpha',0.5)

Создайте геометрический блок от выпуклой оболочки сетки mesh точек.

Создайте 3-D сетку mesh.

[x,y,z] = meshgrid(-2:4:2);

Создайте выпуклую оболочку.

x = x(:);
y = y(:);
z = z(:);
K = convhull(x,y,z);

Поместите данные в правильную форму для geometryFromMesh.

nodes = [x';y';z'];
elements = K';

Создайте модель PDE и импортируйте mesh.

model = createpde();
geometryFromMesh(model,nodes,elements);

Просмотрите геометрию и столкнитесь с числами.

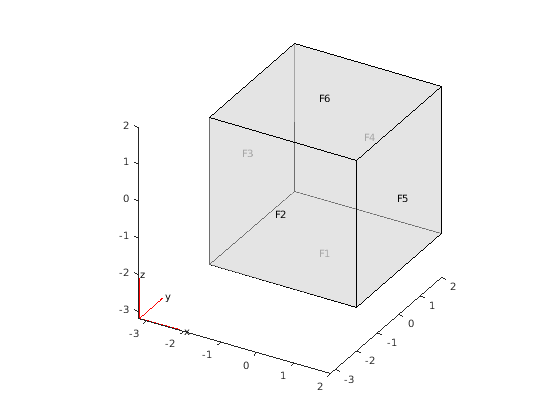

pdegplot(model,'FaceLabels','on','FaceAlpha',0.5)

Создайте 3-D геометрию с помощью функции alphaShape MATLAB. Во-первых, создайте alphaShape объект блока с цилиндрической дырой. Затем импортируйте геометрию в модель PDE от контура alphaShape.

Создайте 2D сетку mesh.

[xg, yg] = meshgrid(-3:0.25:3);
xg = xg(:);
yg = yg(:);

Создайте единичный диск. Удалите все узлы решетки mesh, которые падают в единичном диске и включают точки единичного диска.

t = (pi/24:pi/24:2*pi)';
x = cos(t);
y = sin(t);
circShp = alphaShape(x,y,2);
in = inShape(circShp,xg,yg);
xg = [xg(~in); cos(t)];
yg = [yg(~in); sin(t)];

Создайте 3-D копии остающихся узлов решетки mesh, с z - координирует в пределах от 0 до 1. Объедините точки в объект alphaShape.

zg = ones(numel(xg),1);
xg = repmat(xg,5,1);
yg = repmat(yg,5,1);
zg = zg*(0:.25:1);
zg = zg(:);
shp = alphaShape(xg,yg,zg);

Получите поверхностную сетку объекта alphaShape.

[elements,nodes] = boundaryFacets(shp);

Поместите данные в правильную форму для geometryFromMesh.

nodes = nodes';
elements = elements';

Создайте модель PDE и импортируйте поверхностную mesh.

model = createpde();
geometryFromMesh(model,nodes,elements);

Просмотрите геометрию и столкнитесь с числами.

pdegplot(model,'FaceLabels','on','FaceAlpha',0.5)

Чтобы использовать геометрию в анализе, создайте mesh объема.

generateMesh(model);

Создайте 2D многодоменную геометрию из mesh.

Загрузите информацию об узлах, элементах и соответствии элемента к области в вашу рабочую область. Файл MultidomainMesh2D поставляется с вашим программным обеспечением.

load MultidomainMesh2D

Создайте модель PDE.

model = createpde;

Импортируйте mesh в модель.

geometryFromMesh(model,nodes,elements,ElementIdToRegionId);

Просмотрите геометрию и столкнитесь с числами.

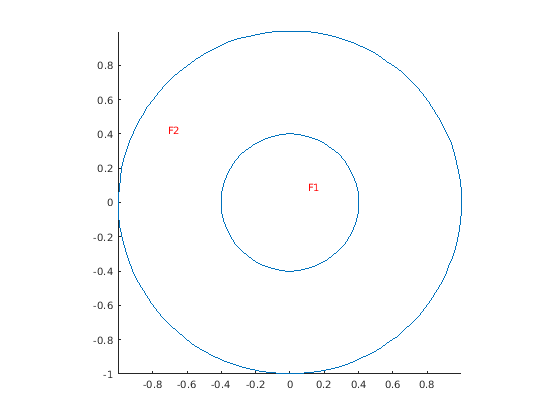

pdegplot(model,'FaceLabels','on')

Создайте 3-D многодоменную геометрию из mesh.

Загрузите информацию об узлах, элементах и соответствии элемента к области в вашу рабочую область. Файл MultidomainMesh3D поставляется с вашим программным обеспечением.

load MultidomainMesh3D

Создайте модель PDE.

model = createpde;

Импортируйте mesh в модель.

geometryFromMesh(model,nodes,elements,ElementIdToRegionId);

Просмотрите числа ячейки и геометрия.

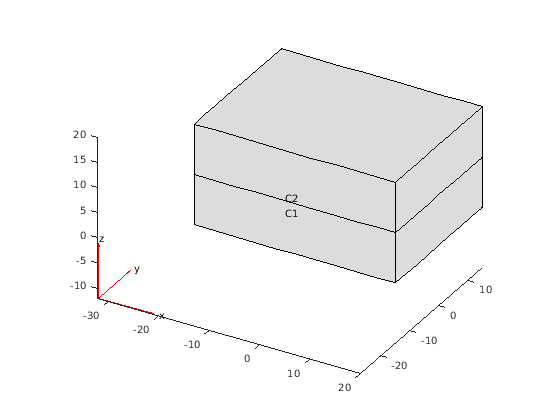

pdegplot(model,'CellLabels','on')
