Независимое от времени решение для УЧП и выведенные количества
Объект StationaryResults содержит решение УЧП и его градиентов в форме, удобной для графического вывода и постобработки.
Объект StationaryResults содержит решение и его градиент, вычисленный в узлах треугольной или четырехгранной mesh, сгенерированной generateMesh.
Значения решения в узлах появляются в свойстве NodalSolution.
Три компонента градиента значений решения в узлах появляются в XGradients, YGradients и свойствах ZGradients.
Измерения массива NodalSolution, XGradients, YGradients и ZGradients позволяют вам извлечь решение и значения градиента для заданных индексов уравнения в системе УЧП.
Интерполировать решение или его градиент к пользовательской сетке (например, заданный meshgrid), interpolateSolution использования или evaluateGradient.
Существует несколько способов создать объект StationaryResults:
Решите независимую от времени проблему с помощью функции solvepde. Эта функция возвращает решение для УЧП как объект StationaryResults. Это - рекомендуемый подход.
Решите независимую от времени проблему с помощью функции pdenonlin или assempde. Затем используйте функцию createPDEResults, чтобы получить объект StationaryResults из решения для УЧП, возвращенного assempde или pdenonlin. Обратите внимание на то, что assempde и pdenonlin являются устаревшими функциями. Им не рекомендуют для решения проблем УЧП.
evaluateCGradient | Оцените поток решения для УЧП |
evaluateGradient | Оцените градиенты решений для УЧП в произвольных точках |
interpolateSolution | Интерполируйте решение для УЧП произвольных точек |

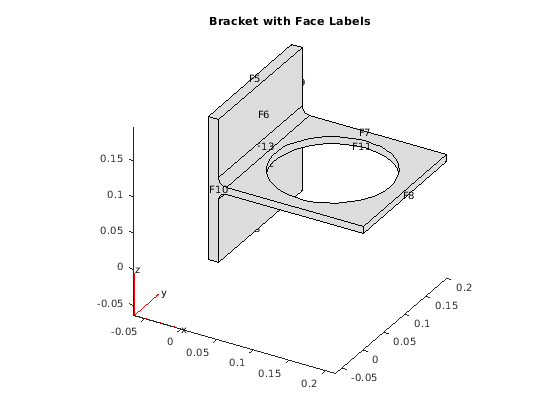

Создайте модель PDE для системы трех уравнений. Импортируйте геометрию скобки и постройте метки поверхности.
model = createpde(3); importGeometry(model,'BracketWithHole.stl'); figure pdegplot(model,'FaceLabels','on') view(30,30) title('Bracket with Face Labels')
figure pdegplot(model,'FaceLabels','on') view(-134,-32) title('Bracket with Face Labels, Rear View')
Граница множества обусловливает таким образом, которые стоят 4, неподвижно, и поверхность 8 имеет силу в отрицательном направлении z.
applyBoundaryCondition(model,'dirichlet','Face',4,'u',[0,0,0]); applyBoundaryCondition(model,'neumann','Face',8,'g',[0,0,-1e4]);
Установите коэффициенты, которые представляют уравнения линейной эластичности. Смотрите 3-D Линейные уравнения Эластичности в Форме Тулбокса.
E = 200e9; nu = 0.3; specifyCoefficients(model,'m',0,... 'd',0,... 'c',elasticityC3D(E,nu),... 'a',0,... 'f',[0;0;0]);
Создайте mesh.
generateMesh(model,'Hmax',1e-2);Решите УЧП.
results = solvepde(model)
results =
StationaryResults with properties:
NodalSolution: [14002x3 double]
XGradients: [14002x3 double]
YGradients: [14002x3 double]
ZGradients: [14002x3 double]
Mesh: [1x1 FEMesh]
Доступ к решению в узловых местоположениях.
u = results.NodalSolution;

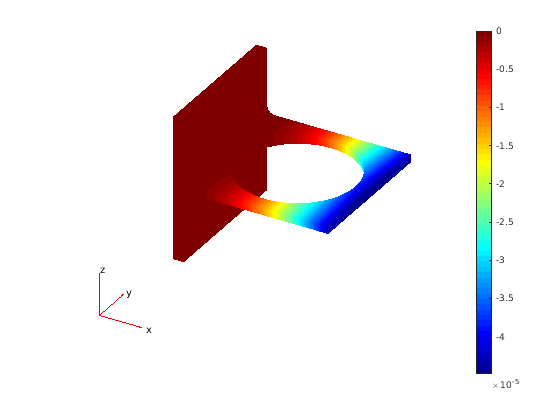

Постройте решение для z - компонент, который является компонента 3.
pdeplot3D(model,'ColorMapData',u(:,3))
Получите объект StationaryResults из устаревшего решателя вместе с createPDEResults.
Создайте модель PDE для системы трех уравнений. Импортируйте геометрию скобки и постройте метки поверхности.
model = createpde(3); importGeometry(model,'BracketWithHole.stl'); figure pdegplot(model,'FaceLabels','on') view(30,30) title('Bracket with Face Labels')

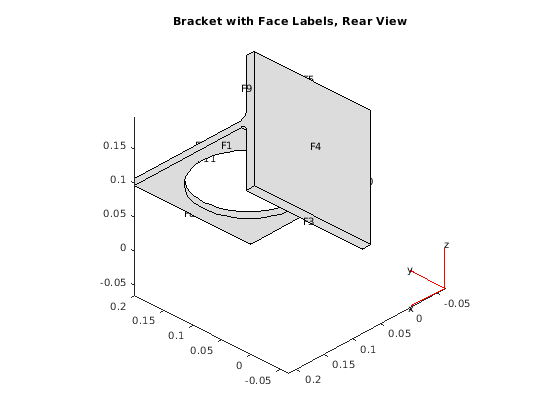

figure pdegplot(model,'FaceLabels','on') view(-134,-32) title('Bracket with Face Labels, Rear View')
Граница множества обусловливает таким образом, что F4 неподвижен, и F8 имеет силу в отрицательном направлении z.
applyBoundaryCondition(model,'dirichlet','Face',4,'u',[0,0,0]); applyBoundaryCondition(model,'neumann','Face',8,'g',[0,0,-1e4]);
Установите коэффициенты для устаревшего решателя, которые представляют уравнения линейной эластичности. Смотрите 3-D Линейные уравнения Эластичности в Форме Тулбокса.
E = 200e9; nu = 0.3; c = elasticityC3D(E,nu); a = 0; f = [0;0;0];
Создайте mesh.
generateMesh(model,'Hmax',1e-2);Решите проблему с помощью устаревшего решателя.
u = assempde(model,c,a,f);
Создайте объект StationaryResults из решения.
results = createPDEResults(model,u)
results =
StationaryResults with properties:
NodalSolution: [14002x3 double]
XGradients: [14002x3 double]
YGradients: [14002x3 double]
ZGradients: [14002x3 double]
Mesh: [1x1 FEMesh]
Доступ к решению в узловых местоположениях.
u = results.NodalSolution;
Постройте решение для z - компонент, который является компонента 3.
pdeplot3D(model,'ColorMapData',u(:,3))
EigenResults | TimeDependentResults | evaluateCGradient | evaluateGradient | interpolateSolution | solvepde
