Маятник Swing с изображением Среда MATLAB

Среда обучения укрепления для этого примера является простым лишенным трения маятником, который первоначально зависает в нисходящем положении. Учебная цель состоит в том, чтобы заставить маятник стоять вертикально, не запинаясь за использование и падая минимального усилия по управлению.

Для этой среды:

где:

Для получения дополнительной информации об этой модели смотрите Train Агент DDPG к Swing и Маятнику Баланса с Наблюдением Изображений.

Создайте интерфейс среды

Создайте предопределенный интерфейс среды для маятника.

env = rlPredefinedEnv('SimplePendulumWithImage-Discrete');

Интерфейс имеет два наблюдения. Первое наблюдение, названное "pendImage", 50x50 полутоновое изображение.

obsInfo = getObservationInfo(env);
obsInfo(1)

ans =
  rlNumericSpec with properties:

     LowerLimit: 0
     UpperLimit: 1
           Name: "pendImage"
    Description: [0×0 string]
      Dimension: [50 50 1]
       DataType: "double"

Второе наблюдение, названное "angularRate", является угловой скоростью маятника.

obsInfo(2)

ans =
  rlNumericSpec with properties:

     LowerLimit: -Inf
     UpperLimit: Inf
           Name: "angularRate"
    Description: [0×0 string]
      Dimension: [1 1]
       DataType: "double"

Интерфейс имеет дискретный пробел действия, где агент может применить одно из пяти возможных значений крутящего момента к маятнику: -2,-1, 0, 1, или 2 Nm.

actInfo = getActionInfo(env)

actInfo =
  rlFiniteSetSpec with properties:

       Elements: [-2 -1 0 1 2]
           Name: "torque"
    Description: [0×0 string]
      Dimension: [1 1]
       DataType: "double"

Зафиксируйте случайный seed генератора для воспроизводимости.

rng(0)

Создайте сеть критика Используя Deep Network Designer

Агент DQN аппроксимирует долгосрочное вознаграждение, данное наблюдения и действия с помощью представления функции значения критика. Для этой среды критик является глубокой нейронной сетью с тремя входными параметрами, этими двумя наблюдениями и действием и одним выводом. Для получения дополнительной информации о создании представления функции значения глубокой нейронной сети смотрите, Создают политику и Представления Функции Значения.

Можно в интерактивном режиме создать сеть критика использование приложения Deep Network Designer. Для этого вы сначала создаете отдельные входные пути для каждого наблюдения и действия. Эти пути узнают о функциях низшего уровня из своих соответствующих входных параметров. Вы затем создаете общий вывод path, который комбинирует выходные параметры от входных путей.

Создайте путь к наблюдению изображений

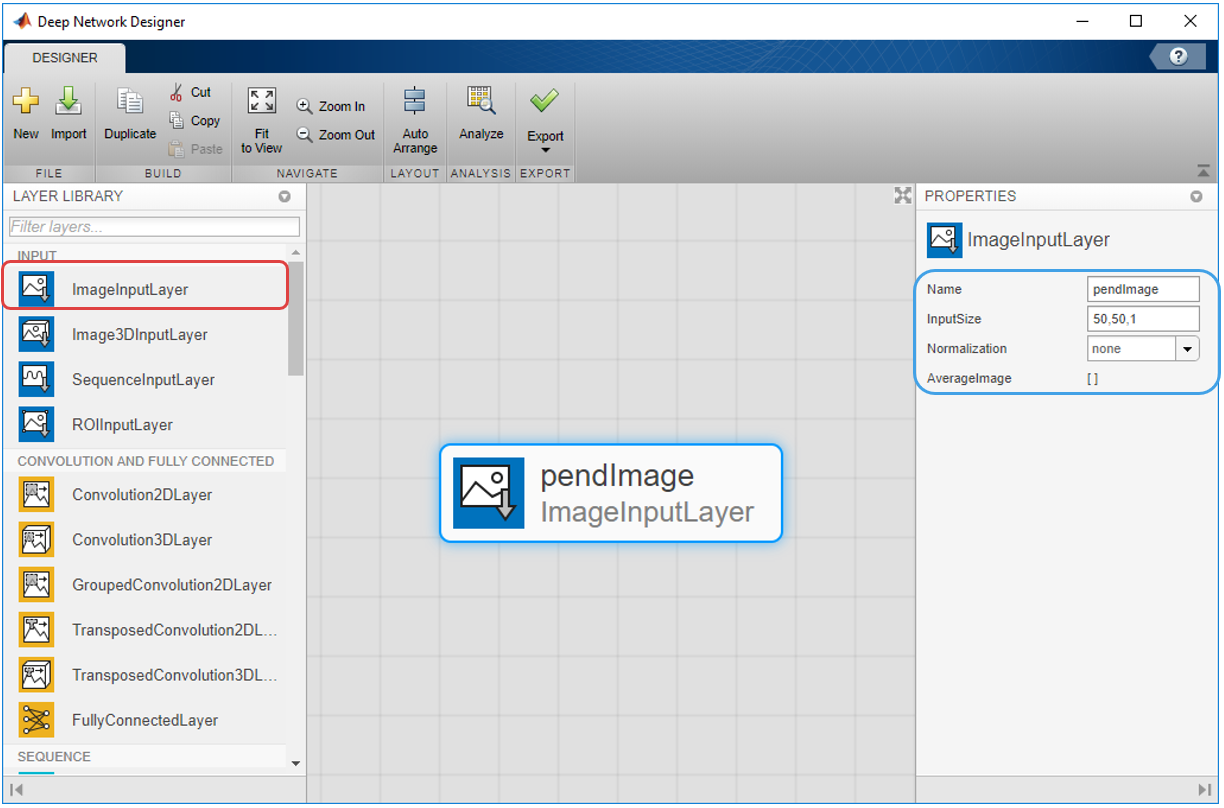

Чтобы создать путь к наблюдению изображений, сначала перетащите ImageInputLayer от панели Библиотеки Слоя до холста. Установите слой InputSize на 50,50,1 для наблюдения изображений и установите Нормализацию на none.

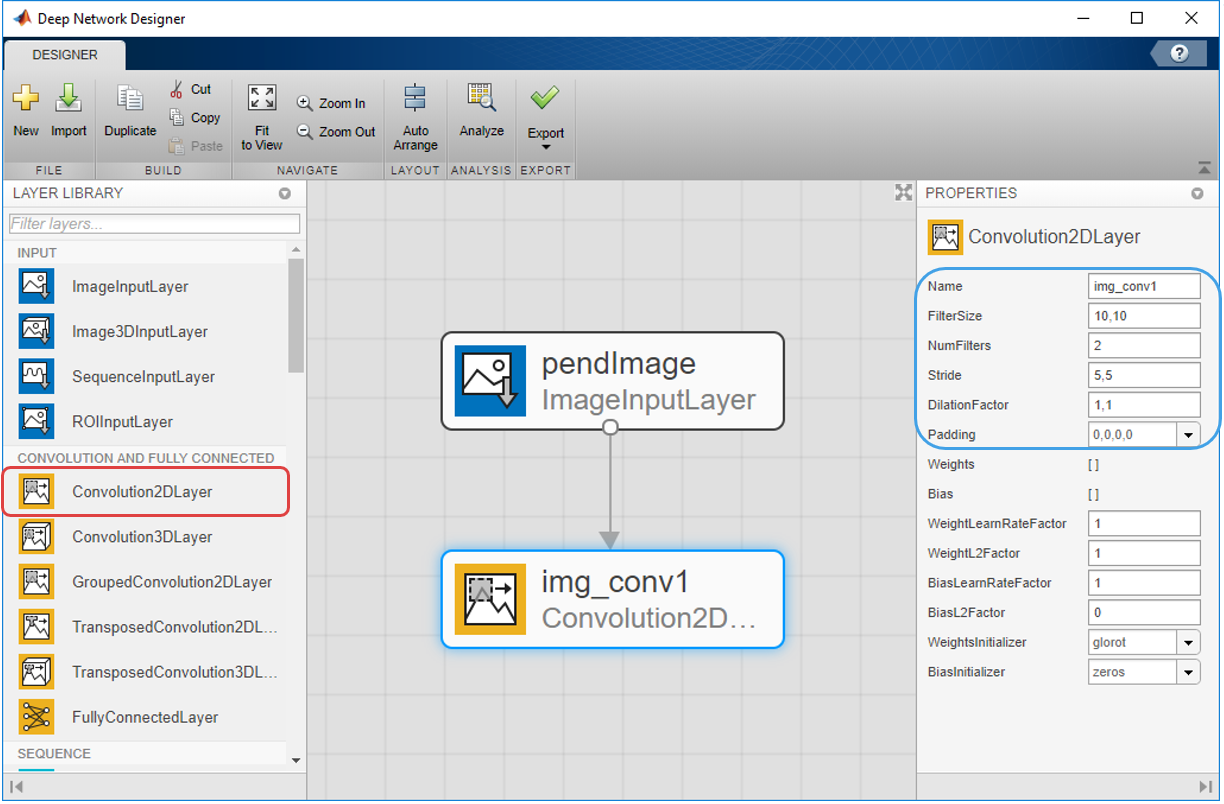

Во-вторых, перетащите Convolution2DLayer к холсту и соедините вход этого слоя к выводу ImageInputLayer. Создайте слой свертки с фильтрами 2 (свойство NumFilters), которые имеют высоту и ширину 10 (свойство FilterSize), и используют шаг 5 в горизонтальных и вертикальных направлениях (Свойство Stride).

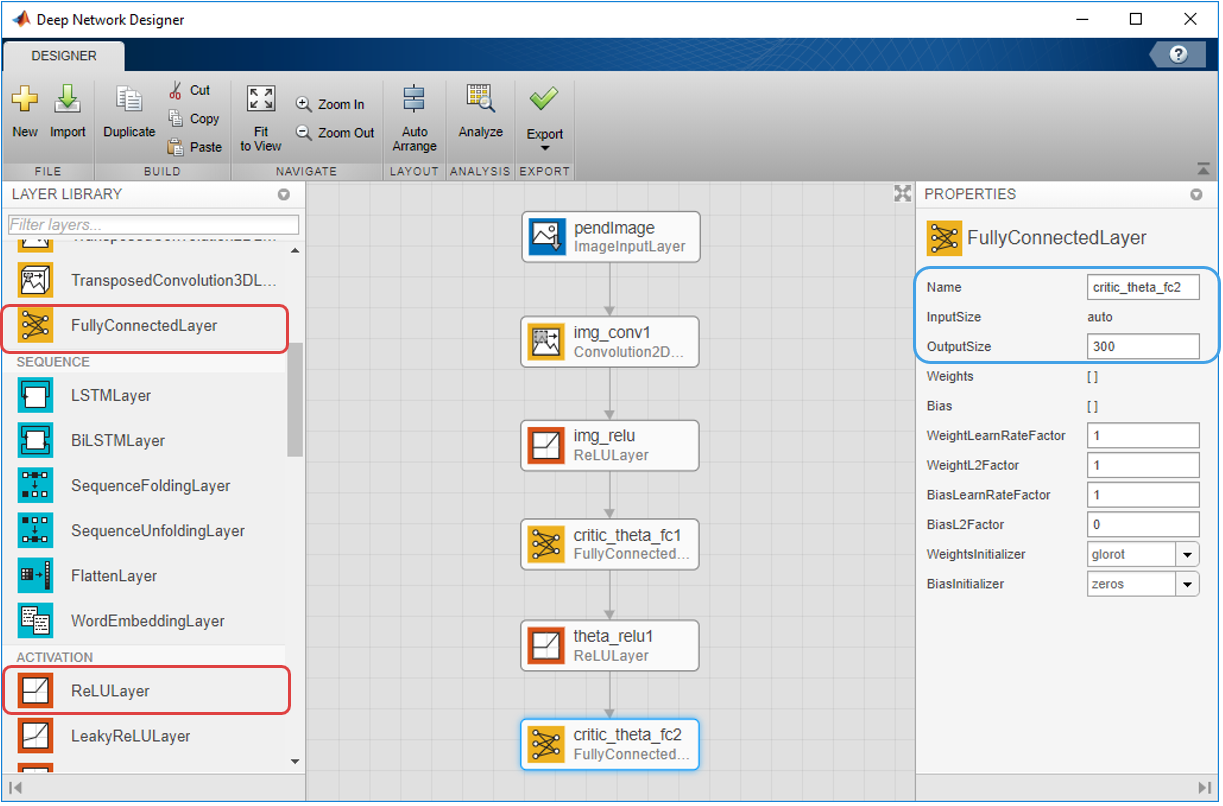

Наконец, завершите сеть канала передачи изображения с двумя наборами ReLULayer и FullyConnectedLayer. OutputSize двух слоев FullyConnectedLayer 400 и 300, соответственно.

Создайте все входные пути и Вывод Path

Создайте другие входные пути и вывод path точно так же. В данном примере используйте следующие опции:

Угловой Скоростной Путь (скалярный вход):

Путь к действию (скалярный вход):

Вывод Path:

Сеть экспорта от Deep Network Designer

Чтобы экспортировать сеть в рабочее пространство MATLAB, в Deep Network Designer, нажимают Export. Deep Network Designer экспортирует сеть в новую переменную, содержащую сетевые слои. Можно создать представление критика с помощью этой переменной сети слоя.

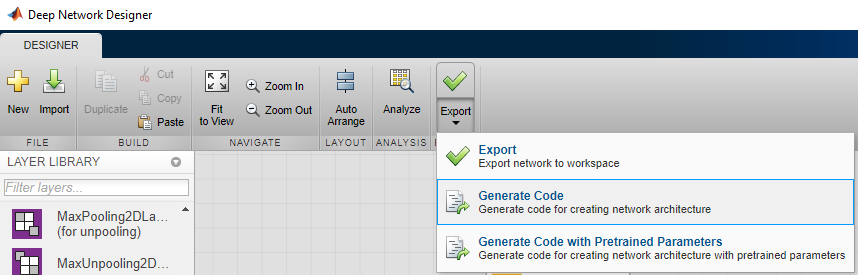

Также, чтобы сгенерировать эквивалентный код MATLAB для сети, нажмите Export> Generate Code.

Сгенерированный код:

lgraph = layerGraph();
layers = [
    imageInputLayer([1 1 1],"Name","torque","Normalization","none")
    fullyConnectedLayer(300,"Name","torque_fc1")];
lgraph = addLayers(lgraph,layers);
layers = [
    imageInputLayer([1 1 1],"Name","angularRate","Normalization","none")
    fullyConnectedLayer(400,"Name","dtheta_fc1")
    reluLayer("Name","dtheta_relu1")
    fullyConnectedLayer(300,"Name","dtheta_fc2")];
lgraph = addLayers(lgraph,layers);
layers = [
    imageInputLayer([50 50 1],"Name","pendImage","Normalization","none")
    convolution2dLayer([10 10],2,"Name","img_conv1","Stride",[5 5])
    reluLayer("Name","img_relu")
    fullyConnectedLayer(400,"Name","theta_fc1")
    reluLayer("Name","theta_relu1")
    fullyConnectedLayer(300,"Name","theta_fc2")];
lgraph = addLayers(lgraph,layers);
layers = [
    additionLayer(3,"Name","addition")
    reluLayer("Name","relu")
    fullyConnectedLayer(1,"Name","stateValue")];
lgraph = addLayers(lgraph,layers);
lgraph = connectLayers(lgraph,"torque_fc1","addition/in3");
lgraph = connectLayers(lgraph,"theta_fc2","addition/in1");
lgraph = connectLayers(lgraph,"dtheta_fc2","addition/in2");

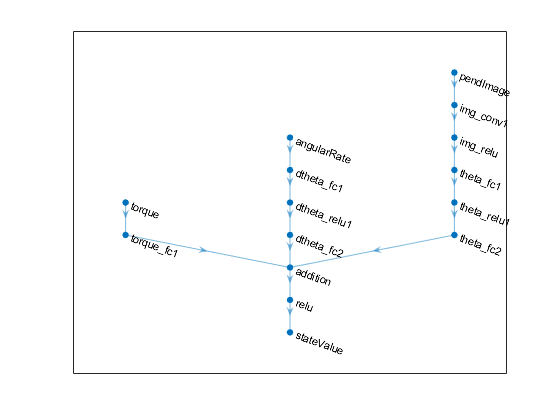

Просмотрите конфигурацию сети критика.

figure
plot(lgraph)

Задайте опции для представления критика с помощью rlRepresentationOptions.

criticOpts = rlRepresentationOptions('LearnRate',1e-03,'GradientThreshold',1);

Создайте представление критика с помощью заданной глубокой нейронной сети lgraph и опции. Необходимо также задать информацию о действии и наблюдении для критика, которого вы получаете из интерфейса среды. Для получения дополнительной информации смотрите rlRepresentation.

critic = rlRepresentation(lgraph,obsInfo,actInfo,'Observation',{'pendImage','angularRate'},'Action',{'torque'},criticOpts);

Чтобы создать агент DQN, сначала задайте опции агента DQN с помощью rlDQNAgentOptions.

agentOpts = rlDQNAgentOptions(...
    'UseDoubleDQN',false, ...
    'TargetUpdateMethod',"smoothing", ...
    'TargetSmoothFactor',1e-3, ...
    'ExperienceBufferLength',1e6,...
    'DiscountFactor',0.99, ...
    'SampleTime',env.Ts, ...
    'MiniBatchSize',64);
agentOpts.EpsilonGreedyExploration.EpsilonDecay = 1e-5;

Затем создайте агент DQN с помощью заданного представления критика и опций агента. Для получения дополнительной информации смотрите rlDQNAgent.

agent = rlDQNAgent(critic,agentOpts);

Обучите агент

Чтобы обучить агент, сначала задайте опции обучения. В данном примере используйте следующие опции:

Для получения дополнительной информации смотрите rlTrainingOptions.

trainOpts = rlTrainingOptions(...
    'MaxEpisodes',5000,...
    'MaxStepsPerEpisode',500,...
    'Verbose',false,...
    'Plots','training-progress',...
    'StopTrainingCriteria','AverageReward',...
    'StopTrainingValue',-1000);

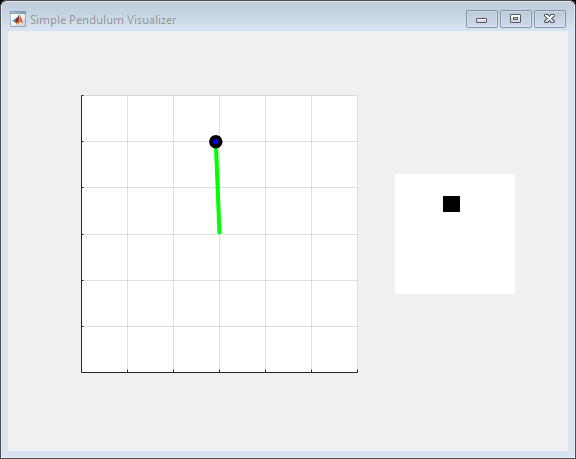

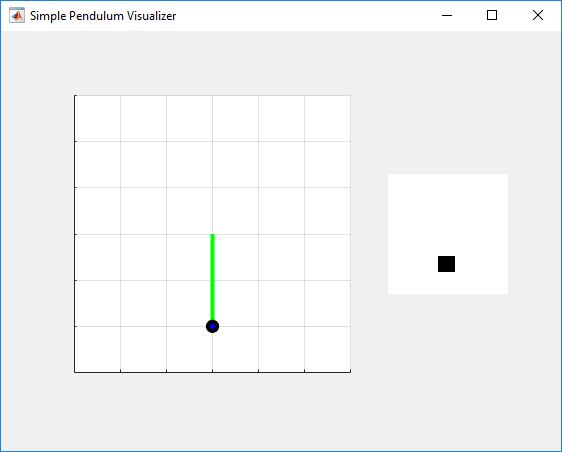

Система маятника может визуализироваться с plot(env) во время обучения или симуляции.

plot(env)

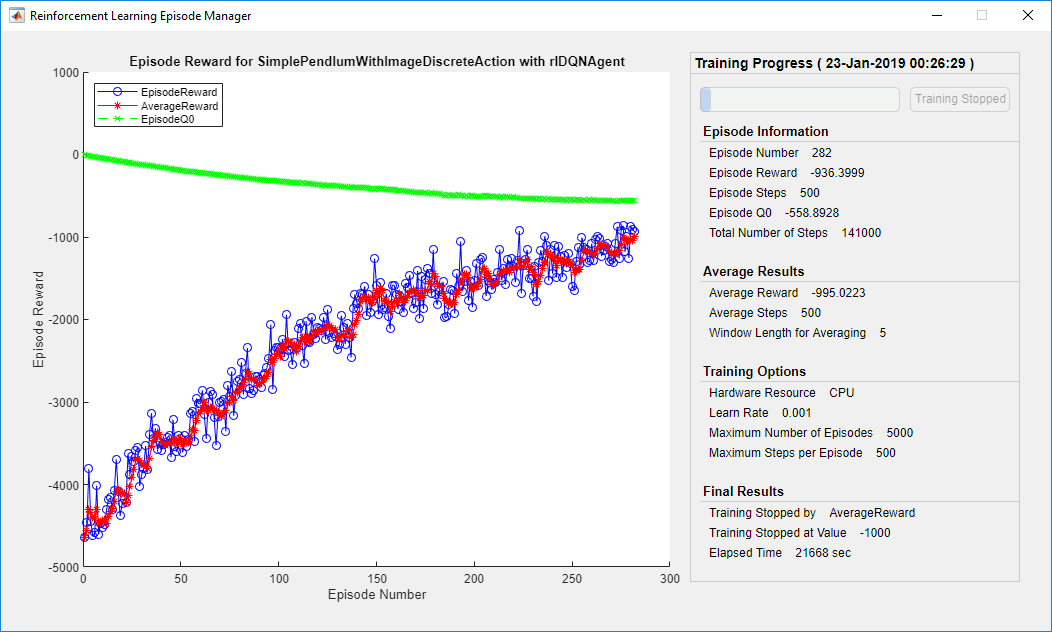

Обучите агент с помощью функции train. Это - в вычислительном отношении интенсивный процесс, который занимает несколько часов, чтобы завершиться. Чтобы сэкономить время при выполнении этого примера, загрузите предварительно обученный агент установкой doTraining к false. Чтобы обучить агент самостоятельно, установите doTraining на true.

doTraining = false;

if doTraining
    % Train the agent.
    trainingStats = train(agent,env,trainOpts);
else
    % Load pretrained agent for the example.
    load('MATLABPendImageDQN.mat','agent');
end

Моделируйте агент DQN

Чтобы подтвердить производительность обученного агента, моделируйте его в среде маятника. Для получения дополнительной информации о симуляции агента смотрите rlSimulationOptions и sim.

simOptions = rlSimulationOptions('MaxSteps',500);
experience = sim(env,agent,simOptions);

totalReward = sum(experience.Reward)

totalReward = -888.9802
