world2grid

Класс: робототехника. OccupancyGrid
Пакет: робототехника

Преобразуйте мировые координаты в индексы сетки

расширьте все на странице

Синтаксис

ij = world2grid(map,xy)

Описание

пример

ij = world2grid(map,xy) преобразовывает массив мировых координат, xy, к массиву индексов сетки, ij в формате [row col].

Входные параметры

развернуть все

Сопоставьте представление, заданное как объект robotics.OccupancyGrid. Этот объект представляет среду робота. Объект содержит матричную сетку со значениями, представляющими вероятность заполнения той ячейки. Значения близко к 1 представляют высокую уверенность, что ячейка содержит препятствие. Значения близко к 0 представляют уверенность, что ячейка не занята и свободное препятствие.

Мировые координаты, заданные как n-by-2 матрица пар [x y], где n является количеством мировых координат.

Типы данных: double

Выходные аргументы

развернуть все

Положения сетки, возвращенные как n-by-2 матрица пар [i j] в формате [rows cols], где n является количеством положений сетки. Местоположения ячейки сетки считаются от левого верхнего угла сетки.

Типы данных: double

Примеры

развернуть все

Скрипт Open Live Script

Создайте 10m-by-10m пустую карту.

map = robotics.OccupancyGrid(10,10,10);

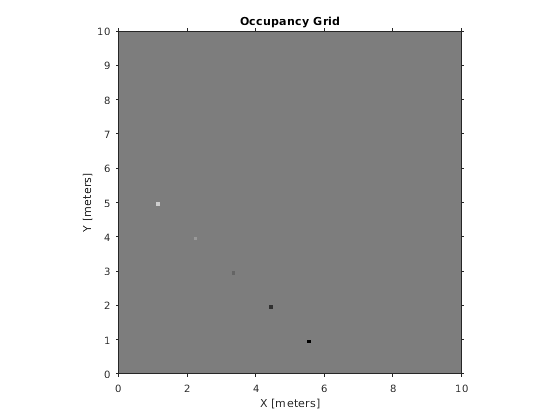

Обновите заполнение мировых местоположений с определенными значениями вероятности.

map = robotics.OccupancyGrid(10,10,10);
x = [1.2; 2.3; 3.4; 4.5; 5.6];
y = [5.0; 4.0; 3.0; 2.0; 1.0];

pvalues = [0.2 0.4 0.6 0.8 1];

updateOccupancy(map,[x y],pvalues)
figure
show(map)

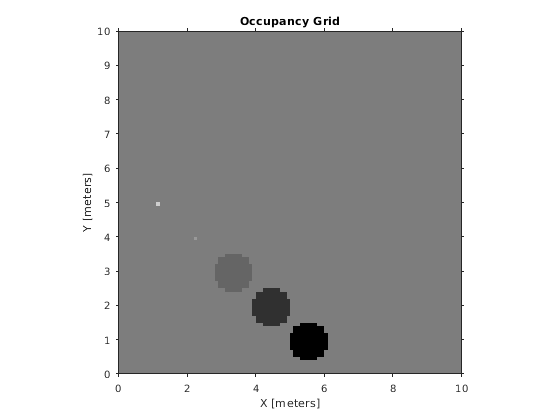

Раздуйте занятые области данным радиусом. Большие значения заполнения перезаписывают меньшие значения.

inflate(map,0.5)
figure
show(map)

Получите местоположения сетки от мировых местоположений.

ij = world2grid(map,[x y]);

Установите местоположения сетки на занятые местоположения.

setOccupancy(map,ij,ones(5,1),'grid')
figure
show(map)

Смотрите также

| |

Темы

Введенный в R2017b
