dmplot

Интерпретируйте дисковые запасы по амплитуде и фазе

Синтаксис

dmplot
dmplot(diskgm)

[dgm,dpm] = dmplot

Описание

dmplot поднимает график, который иллюстрирует, что диск получает поле (dgm) и дисковое поле фазы (dpm) для демонстрационной системы. Оба поля выведены от самого большого диска это

  • Содержит критическую точку (–1,0)

  • Не пересекает годограф Найквиста ответа разомкнутого цикла L

diskgm является радиусом этого диска и нижней границы на классическом поле усиления.

dmplot(diskgm) строит максимальное допустимое изменение фазы, когда функция фактического изменения усиления для данного диска получает граничный diskgm (максимальное изменение усиления, являющееся diskgm). Система с обратной связью, как гарантируют, останется стабильной для всех объединенных изменений усиления/фазы в нанесенном на график эллипсе.

[dgm,dpm] = dmplot возвращается данные раньше строили эллипс изменения усиления/фазы.

Примеры

свернуть все

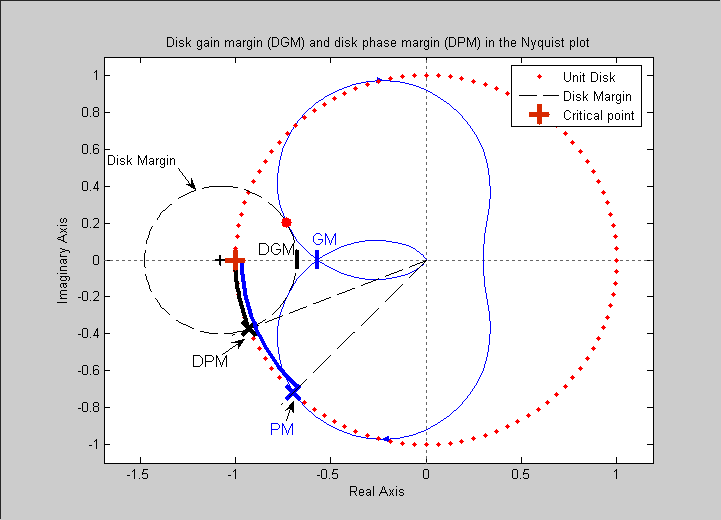

Когда вы вызываете dmplot без аргумента, получившийся график и текст показывают сравнение дискового анализа поля с классическими обозначениями запасов по амплитуде и фазе. Годограф Найквиста имеет передаточную функцию цикла L (s):

L(s)=s30+1(s+1)(s2+1.6s+16).

dmplot


This figure shows a comparison of a disk margin analysis
with the classical notations of gain and phase margins.
The Nyquist plot is of the loop transfer function

         L = 4(s/30 + 1)/((s+1)*(s^2 + 1.6s + 16))

 - The Nyquist plot of L corresponds to the blue line
 - The unit disk corresponds to the dotted red line
 - GM and PM indicate the location of the classical gain
    and phase margins for the system L.
 - DGM and DPM correspond to the disk gain and phase
   margins. The disk margins provide a lower bound on
   classical gain and phase margins.
 - The disk margin circle corresponds to the dashed black
   line. The disk margin corresponds to the largest disk
   centered at (GMD + 1/GMD)/2 that just touches the
   loop transfer function L. This location is indicated
   by the red dot.

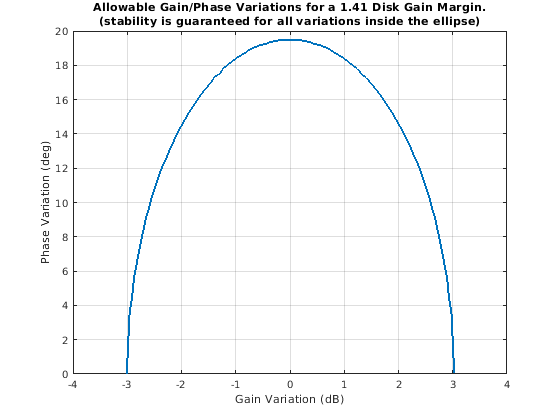

Ось X соответствует изменению усиления в дБ, и ось Y соответствует допустимому изменению фазы в градусах. Поскольку диск получает поле, соответствующее 3 дБ (1.414), система с обратной связью стабильна для всей фазы и изменений усиления в синем эллипсе. Например, система с обратной связью может одновременно терпеть + изменение/-2 усиления дБ и +/– изменения фазы на 14 градусов. Чтобы видеть, что допустимые изменения для данного диска получают поле, используйте данное значение в качестве входа к dmplot.

figure           % new figure window
dmplot(1.414)

Ссылки

Барретт, M.F., Консерватизм с робастностью тестирует на линейные системы управления с обратной связью, кандидатскую диссертацию. Управляйте Наукой и Динамическими Системами, Миннесотским университетом, 1980.

Загубите, степень доктора юридических наук, Р.Л. Дэйли, и Гэнгсэсс, D., “Практический проект закона о надзоре для самолета с помощью многомерных методов”, Международный журнал Управления, Издания 59, № 1, 1994, 93-137.

Убавляет, D. и я. Postlethwaite, устойчивое многомерное управление космических систем, Делфтского университетского издательства, Делфта, Нидерланды, ISBN: 90-407-2317-6, 2002.

Смотрите также

Представлено до R2006a
