chebwin
Окно Чебышева
Синтаксис
w = chebwin(L)w = chebwin(L,r)Описание
Примеры
Окно Чебышева

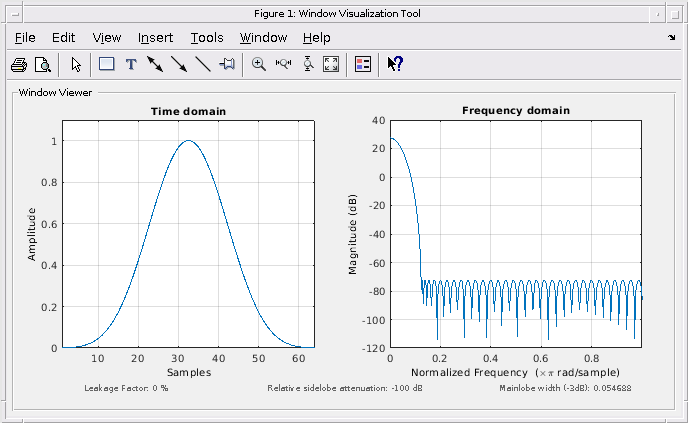

Создайте Окно Чебышева с 64 точками с 100 дБ затухания бокового лепестка. Отобразите результат с помощью wvtool.
L = 64; bw = chebwin(L); wvtool(bw)
Входные параметры
Выходные аргументы
Советы
Артефакт equiripple метода разработки, используемого в chebwin, является присутствием импульсов в конечных точках ответа временного интервала. Импульсы происходят из-за боковых лепестков постоянного уровня в частотном диапазоне. Значение импульсов находится на порядке размера спектральных боковых лепестков. Если боковые лепестки являются большими, эффект в конечных точках может быть значительным. Для получения дополнительной информации об этом эффекте см. [2].
Эквивалентная шумовая пропускная способность Окна Чебышева не растет монотонно с увеличивающимся затуханием бокового лепестка, когда затухание меньше, чем приблизительно 45 дБ. Для спектрального анализа используйте большие значения затухания бокового лепестка, или, если необходимо работать с маленькими затуханиями, используйте окно Kaiser.
Ссылки
[1] Комитет по Цифровой обработке сигналов Акустики IEEE, Речи, и Общества Обработки сигналов, программ редакторов для Цифровой обработки сигналов. Нью-Йорк: Нажатие IEEE, 1979, программа 5.2.
[2] harris, fredric j. Многоскоростная Обработка сигналов для Систем связи. Верхний Сэддл-Ривер, NJ: PTR Prentice Hall, 2004, стр 60–64.
