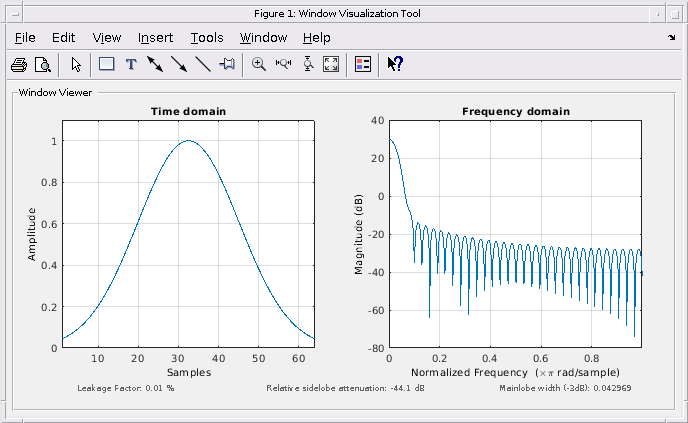

Создайте окно Gaussian с 64 точками. Отобразите результат в wvtool.

L = 64;
wvtool(gausswin(L))

Этот пример показывает, что преобразование Фурье окна Gaussian является также Гауссовым со взаимным стандартным отклонением. Это - рисунок принципа неуверенности частоты времени.

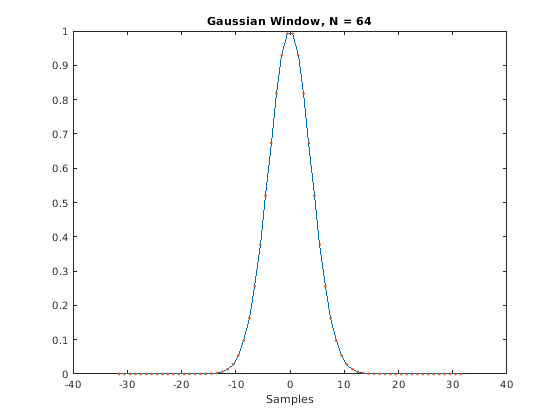

Создайте окно Gaussian длины 64 при помощи gausswin и уравнения определения. Набор $$\alpha =8$$, который приводит к стандартному отклонению 64/16 = 4. Соответственно, вы ожидаете, что Гауссово по существу ограничивается средним значением плюс или минус 3 стандартных отклонения или аппроксимированная поддержка [-12, 12].

N = 64;
n = -(N-1)/2:(N-1)/2;
alpha = 8;

w = gausswin(N,alpha);

stdev = (N-1)/(2*alpha);
y = exp(-1/2*(n/stdev).^2);

plot(n,w)
hold on
plot(n,y,'.')
hold off

xlabel('Samples')
title('Gaussian Window, N = 64')

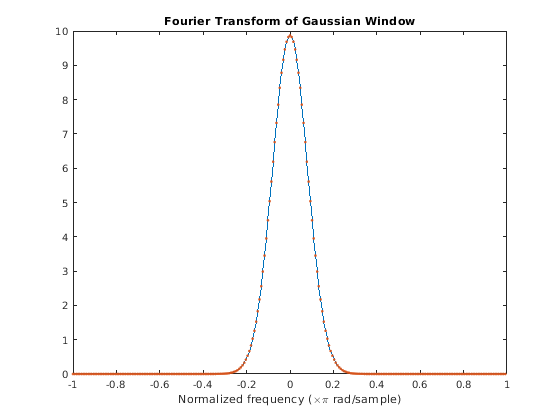

Получите преобразование Фурье окна Gaussian в 256 точках. Используйте fftshift, чтобы сосредоточить преобразование Фурье на нулевой частоте (DC).

nfft = 4*N;
freq = -pi:2*pi/nfft:pi-pi/nfft;

wdft = fftshift(fft(w,nfft));

Преобразование Фурье окна Gaussian является также Гауссовым со стандартным отклонением, которое является обратной величиной стандартного отклонения временного интервала. Включайте Гауссов коэффициент нормализации в свое вычисление.

ydft = exp(-1/2*(freq/(1/stdev)).^2)*(stdev*sqrt(2*pi));

plot(freq/pi,abs(wdft))
hold on
plot(freq/pi,abs(ydft),'.')
hold off

xlabel('Normalized frequency (\times\pi rad/sample)')
title('Fourier Transform of Gaussian Window')
