labeledSignalSet

Создайте маркированный набор сигнала

Описание

Используйте labeledSignalSet, чтобы сохранить маркированные сигналы наряду с определениями метки. Создайте определения метки сигнала с помощью signalLabelDefinition.

Создание

Синтаксис

lss = labeledSignalSet

lss = labeledSignalSet(src)

lss = labeledSignalSet(src,lbldefs)

lss = labeledSignalSet(src,lbldefs,'MemberNames',mnames)

lss = labeledSignalSet(src,lbldefs,Name,Value)

Описание

lss = labeledSignalSet создает пустой маркированный набор сигнала. Используйте addMembers, чтобы добавить сигналы в набор. Используйте addLabelDefinitions, чтобы добавить определения метки набору.

lss = labeledSignalSet(src) создает маркированный набор сигнала для источника входных данных src. Используйте addLabelDefinitions, чтобы добавить определения метки набору.

lss = labeledSignalSet(src,lbldefs) создает маркированный набор сигнала для источника входных данных src с помощью определений метки сигнала lbldefs. Используйте signalLabelDefinition, чтобы создать определения метки сигнала.

lss = labeledSignalSet(src,lbldefs,'MemberNames',mnames) создает маркированный набор сигнала для источника входных данных src и задает имена для членов набора. Используйте setMemberNames, чтобы изменить имена элемента. lbldefs является дополнительным.

пример

lss = labeledSignalSet(src,lbldefs,Name,Value) Свойства наборов с помощью пар "имя-значение". Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычки. lbldefs является дополнительным.

Входные параметры

развернуть все

`src` Источник входных данных
матрица | массив ячеек | расписание | аудио datastore

Источник входных данных, заданный как матрица, расписание, массив ячеек или аудио datastore. src задает число членов набора, количество сигналов в каждом участнике и данных в каждом сигнале.

`lbldefs` — Маркируйте определения
вектор объектов `signalLabelDefinition`

Маркируйте определения, заданные как вектор объектов signalLabelDefinition.

`mnames` — Имена элемента
вектор символов | представляет скаляр в виде строки | массив ячеек из символьных векторов | массив строк

Имена элемента, заданные как вектор символов, скаляр строки, массив ячеек из символьных векторов или массив строк.

Пример: labeledSignalSet({randn(100,1) randn(10,1)},'MemberNames',{'llama' 'alpaca'}) задает набор случайных сигналов с двумя участниками, 'llama' и 'alpaca'.

Свойства

развернуть все

`Описание` Маркированное описание набора сигнала
вектор символов | представляет скаляр в виде строки

Маркированное описание набора сигнала, заданное как вектор символов или скаляр строки.

Пример: 'Description','Sleep test patients by sex and age'

Типы данных: char | string

`SampleRate` — Значения частоты дискретизации
положительная скалярная величина | вектор

Это свойство доступно только для чтения.

Значения частоты дискретизации, заданные как положительная скалярная величина или вектор. Это свойство допустимо только, когда источник данных не содержит свойственную информацию времени.

Установите SampleRate на положительный числовой скаляр задавать ту же частоту дискретизации для всех сигналов в маркированном наборе.
Установите SampleRate на вектор указывать, что у каждого члена маркированного набора есть сигналы, выбранные на том же уровне, но частоты дискретизации отличаются от участника участнику. Вектор должен иметь много элементов, равных числу членов набора. Если у члена набора есть сигналы с различными частотами дискретизации, то задайте частоты дискретизации с помощью расписаний.

Пример: 'SampleRate',[1e2 1e3] указывает, что сигналы в первом члене набора выбираются на уровне 100 Гц, и сигналы во втором участнике выбираются на уровне 1 кГц.

`'SampleTime'` Значения шага расчета
положительная скалярная величина | вектор | скаляр `duration` | вектор `duration`

Это свойство доступно только для чтения.

Значения шага расчета, заданные как положительная скалярная величина, вектор, скаляр duration или вектор duration. Это свойство допустимо только, когда источник данных не содержит свойственную информацию времени.

Установите SampleTime на числовой скаляр или скаляр duration задавать тот же шаг расчета для всех сигналов в маркированном наборе.
Установите SampleTime на числовой вектор или вектор duration указывать, что у каждого члена маркированного набора есть сигналы с тем же временным интервалом между выборками, но интервалы отличаются от участника участнику. Вектор должен иметь много элементов, равных числу членов набора. Если у члена набора есть сигналы с различными шагами расчета, то задайте шаги расчета с помощью расписаний.

Пример: 'SampleTime',seconds([1e-2 1e-3]) указывает, что сигналы в первом члене набора имеют 0,01 секунды между выборками, и сигналы во втором участнике имеют 1 миллисекунду между выборками.

`TimeValues` — Временные стоимости
вектор | вектор `duration` | матрица | массив ячеек

Это свойство доступно только для чтения.

Временные стоимости, заданные как вектор, вектор duration, матрица или массив ячеек. Это свойство допустимо только, когда источник данных не содержит свойственную информацию времени. Временные стоимости должны быть уникальными и увеличиться.

Установите TimeValues на числовой вектор или вектор duration задавать те же временные стоимости для всех сигналов в маркированном наборе. Вектор должен иметь ту же длину как все сигналы в наборе.
Установите TimeValues на числовую матрицу или матрицу duration или массив ячеек указывать, что у каждого члена маркированного набора есть сигналы с теми же временными стоимостями, но временные стоимости отличаются от участника участнику.
- Если TimeValues является матрицей, то он должен иметь много столбцов, равных числу членов набора. Все сигналы в наборе должны иметь длину, равную количеству строк матрицы.
- Если TimeValues является массивом ячеек, то он должен содержать много векторов, равных числу членов набора. Все сигналы в участнике должны иметь длину, равную числу элементов соответствующего вектора в массиве ячеек.

Если у члена набора есть сигналы с различными временными стоимостями, то задайте временные стоимости с помощью расписаний.

Пример: 'TimeValues',[1:1000;0:1/500:2-1/500]' указывает, что сигналы в первом члене набора выбираются 1 Гц в течение 1 000 секунд. Сигналы во втором участнике выбираются на уровне 500 Гц в течение 2 секунд.

Пример: 'TimeValues',seconds([1:1000;0:1/500:2-1/500]') указывает, что сигналы в первом члене набора выбираются 1 Гц в течение 1 000 секунд. Сигналы во втором участнике выбираются на уровне 500 Гц в течение 2 секунд.

Пример: 'TimeValues',{1:1000,0:1/500:2-1/500} указывает, что сигналы в первом члене набора выбираются 1 Гц в течение 1 000 секунд. Сигналы во втором участнике выбираются на уровне 500 Гц в течение 2 секунд.

Пример: 'TimeValues',{seconds(1:1000),seconds(0:1/500:2-1/500)} указывает, что сигналы в первом члене набора выбираются 1 Гц в течение 1 000 секунд. Сигналы во втором участнике выбираются на уровне 500 Гц в течение 2 секунд.

`NumMembers` — Число членов в наборе
положительное целое число

Это свойство доступно только для чтения.

Число членов в наборе, заданном как положительное целое число.

Таблица `Labels` — Labels
таблица

Это свойство доступно только для чтения.

Таблица меток, заданная как таблица MATLAB^®. Каждая переменная Labels соответствует метке, заданной для набора. Каждая строка Labels соответствует члену источника данных. Имена строки Labels являются именами элемента.

Типы данных: table

`TimeInformation` — Информация времени источника
`'None'` | `'SampleRate'` | `'SampleTime'` | `'TimeValues'` | `'Inherent'`

Информация времени источника, заданного как одно из следующего:

'none' У сигналов в источнике нет времени информация.
'SampleRate' — Сигналы в источнике выбираются на заданном уровне.
'SampleTime' Сигналы в источнике имеют интервал требуемого времени между выборками.
'TimeValues — Сигналы в источнике имеют временную стоимость, соответствующую каждой выборке.
'Inherent' — Сигналы в источнике содержат свойственную информацию времени. Расписания MATLAB являются примером таких сигналов.

Типы данных: char | string

`Source` — Источник данных маркированного набора сигнала
матрица | массив ячеек | расписание

Это свойство доступно только для чтения.

Источник данных маркированного набора сигнала, заданного как матрица, расписание, массив ячеек или аудио datastore.

Если Source является числовой матрицей, то маркированный набор сигнала имеет одного участника, который содержит много сигналов, равных количеству столбцов матрицы.
Пример: labeledSignalSet(randn(10,3)) имеет одного участника, который содержит три сигнала с 10 выборками.
Если Source является массивом ячеек матриц, то маркированный набор сигнала имеет много участников, равных количеству матриц в массиве ячеек. Каждый участник содержит много сигналов, равных количеству столбцов соответствующей матрицы.
Пример: labeledSignalSet({randn(10,3),randn(17,9)}) имеет двух участников. Первый участник содержит три сигнала с 10 выборками. Второй участник содержит девять сигналов с 17 выборками.
Если Source является массивом ячеек, и каждый элемент массива ячеек является массивом ячеек числовых векторов, то маркированный набор сигнала имеет много участников, равных количеству элементов массива ячеек. Каждый сигнал в участнике может иметь любую длину.
Пример: labeledSignalSet({{randn(10,1)},{randn(17,1),randn(27,1)}}) имеет двух участников. Первый участник содержит один сигнал с 10 выборками. Второй участник содержит сигнал с 17 выборками и сигнал с 27 выборками.
Если Source является расписанием с переменными, содержащими числовые значения, то маркированный набор сигнала имеет одного участника, который содержит много сигналов, равных количеству переменных. Временные стоимости расписания должны иметь тип duration, уникальный, и увеличение.
Пример: labeledSignalSet(timetable(seconds(1:10)',randn(10,3))) имеет одного участника, который содержит три сигнала, выбранные на уровне 1 Гц в течение 10 секунд.
Если Source является массивом ячеек расписаний, и каждое расписание имеет произвольное число переменных с числовыми значениями, то маркированный набор сигнала имеет много участников, равных количеству расписаний. Каждый участник содержит много сигналов, равных количеству переменных в соответствующем расписании.
Пример: labeledSignalSet({timetable(seconds(1:10)',randn(10,3)),timetable(seconds(1:5)',randn(5,13))}) имеет двух участников. Первый участник содержит три сигнала, выбранные на уровне 1 Гц в течение 10 секунд. Второй участник содержит 13 сигналов, выбранных на уровне 1 Гц в течение 5 секунд.
Если Source является массивом ячеек, и каждый элемент массива ячеек является массивом ячеек расписаний, то маркированный набор сигнала имеет много участников, равных количеству элементов массива ячеек. У каждого участника может быть любое количество расписаний, и каждое расписание в участнике может иметь любое количество переменных.
Пример: labeledSignalSet({{timetable(seconds(1:10)',randn(10,3)),timetable(seconds(1:7)',randn(7,2))},{timetable(seconds(1:3)',randn(3,1))}}) имеет двух участников. Первый участник содержит три сигнала, выбранные на уровне 1 Гц в течение 10 секунд и двух сигналов, выбранных на уровне 1 Гц в течение 7 секунд. Второй участник содержит один сигнал, выбранный на уровне 1 Гц в течение 3 секунд.
Если источник входных данных, src, является аудио datastore, то маркированный набор сигнала имеет много участников, равных количеству файлов, на которые указывает datastore. Свойство Source содержит массив ячеек из символьных векторов с именами файлов. Каждый участник содержит все сигналы, возвращенные чтением соответствующего файла datastore.

Функции объекта

`addLabelDefinitions`	Добавьте определения метки маркированному набору сигнала
`addMembers`	Добавьте участников в маркированный набор сигнала
`concatenate`	Конкатенация двух или больше маркированных наборов сигнала
`editLabelDefinition`	Отредактируйте свойства определения метки
`getLabelDefinitions`	Получите определения метки в маркированном наборе сигнала
`getLabeledSignal`	Получите маркированные сигналы от маркированного набора сигнала
`getLabelNames`	Получите имена метки в маркированном наборе сигнала
`getLabelValues`	Получите значения метки от маркированного набора сигнала
`getMemberNames`	Получите имена элемента в маркированном наборе сигнала
`getSignal`	Получите сигналы от маркированного набора сигнала
`head`	Получите верхние строки таблицы меток
`labelDefinitionsHierarchy`	Получите иерархический список метки и подмаркируйте имена
`labelDefinitionsSummary`	Получите сводную таблицу определений метки сигнала
`removeLabelDefinition`	Удалите определение метки из маркированного набора сигнала
`removeMembers`	Удалите участников из маркированного набора сигнала
`removePointValue`	Удалите строку из метки точки
`removeRegionValue`	Удалите строку из метки ROI
`resetLabelValues`	Сбросьте метки к значениям по умолчанию
`setLabelValue`	Установите значение метки в маркированном наборе сигнала
`setMemberNames`	Элемент множества называет в маркированном наборе сигнала
`subset`	Получите новый маркированный набор сигнала с подмножеством участников

Примеры

свернуть все

Маркируйте Definitions for Whale Songs

Скрипт Open Live Script

Рассмотрите набор аудиозаписей кита. Записанные звуки кита состоят из трелей и стонов. Вы хотите посмотреть на каждый сигнал и маркировать его, чтобы идентифицировать тип кита, области трели и области стона. Для каждой области трели вы также хотите маркировать peaks сигнала выше, чем определенный порог.

Определения метки сигнала

Задайте метку атрибута, чтобы сохранить типы кита. Возможные категории являются голубым китом, горбатым китом и белухой.

dWhaleType = signalLabelDefinition('WhaleType',...
   'LabelType','attribute',...
   'LabelDataType','categorical',...
   'Categories', ["blue" "humpback" "white"],...
   'Description','Whale type');

Задайте метку видимой области (ROI), чтобы получить области стона. Задайте другую метку ROI, чтобы получить области трели.

dMoans = signalLabelDefinition('MoanRegions',...
   'LabelType','roi',...
   'LabelDataType','logical',...
   'Description','Regions where moans occur');

dTrills = signalLabelDefinition('TrillRegions',...
   'LabelType','roi',...
   'LabelDataType','logical',...
   'Description','Regions where trills occur');

Наконец, задайте метку точки, чтобы получить peaks трели. Установите эту метку как подметку определения dTrills.

dTrillPeaks = signalLabelDefinition('TrillPeaks',...
   'LabelType','point',...
   'LabelDataType','numeric',...
   'Description','Trill peaks');

dTrills.Sublabels = dTrillPeaks;

Маркированный набор сигнала

Создайте labeledSignalSet с сигналами кита и определениями метки. Добавьте значения метки, чтобы идентифицировать тип кита, стон и области трели и peaks трелей.

load labelwhalesignals
lbldefs = [dWhaleType dMoans dTrills];

lss = labeledSignalSet({whale1 whale2},lbldefs,...
   'SampleRate',Fs,'Description','Characterize wave song regions');

Визуализируйте иерархию метки и маркируйте свойства с помощью labelDefinitionsHierarchy и labelDefinitionsSummary.

labelDefinitionsHierarchy(lss)

ans =
    'WhaleType
       Sublabels: []
     MoanRegions
       Sublabels: []
     TrillRegions
       Sublabels: TrillPeaks
     '

labelDefinitionsSummary(lss)

ans=3×9 table
      LabelName        LabelType     LabelDataType     Categories     ValidationFunction    DefaultValue             Sublabels             Tag            Description
    ______________    ___________    _____________    ____________    __________________    ____________    ___________________________    ___    ____________________________

    "WhaleType"       "attribute"    "categorical"    [3x1 string]         ["N/A"]               []         []                             ""     "Whale type"
    "MoanRegions"     "roi"          "logical"        ["N/A"     ]         []                    []         []                             ""     "Regions where moans occur"
    "TrillRegions"    "roi"          "logical"        ["N/A"     ]         []                    []         [1x1 signalLabelDefinition]    ""     "Regions where trills occur"

Сигналы в загруженных данных соответствуют песням двух голубых китов. Установите значения 'WhaleType' для обоих сигналов.

setLabelValue(lss,1,'WhaleType','blue');
setLabelValue(lss,2,'WhaleType','blue');

Визуализируйте свойство 'Labels'. Таблица имеет недавно добавленные значения 'WhaleType' для обоих сигналов.

lss.Labels

ans=2×3 table
                 WhaleType    MoanRegions    TrillRegions
                 _________    ___________    ____________

    Member{1}      blue       [0x2 table]    [0x3 table]
    Member{2}      blue       [0x2 table]    [0x3 table]

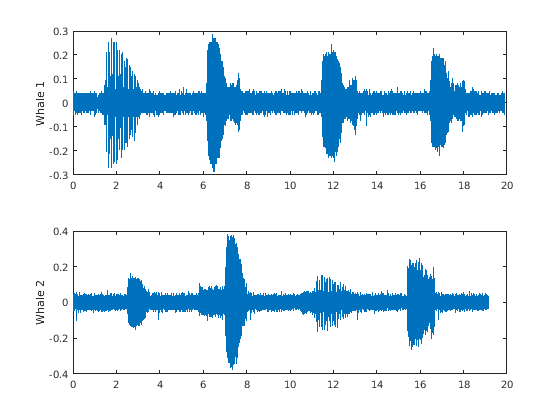

Визуализируйте области и точки

Визуализируйте песни кита, чтобы идентифицировать области стона и трель.

subplot(2,1,1)
plot((0:length(whale1)-1)/Fs,whale1)
ylabel('Whale 1')
hold on

subplot(2,1,2)
plot((0:length(whale2)-1)/Fs,whale2)
ylabel('Whale 2')
hold on

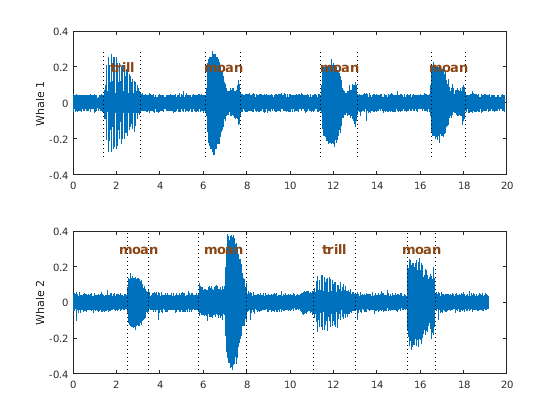

Добавьте стон и области трели к маркированному набору. Для меток ROI задайте пределы ROI в секундах и значениях метки. Маркируйте различные области в графиках с помощью вспомогательной функции.

moanRegionsWhale1 = [6.1 7.7; 11.4 13.1; 16.5 18.1];
setLabelValue(lss,1,'MoanRegions',moanRegionsWhale1,[true true true]);

trillRegionWhale1 = [1.4 3.1];
setLabelValue(lss,1,'TrillRegions',trillRegionWhale1,true);

subplot(2,1,1)
labelIntervals([moanRegionsWhale1;trillRegionWhale1])

moanRegionsWhale2 = [2.5 3.5; 5.8 8; 15.4 16.7];
setLabelValue(lss,2,'MoanRegions',moanRegionsWhale2,[true true true]);

trillRegionWhale2 = [11.1 13];
setLabelValue(lss,2,'TrillRegions',trillRegionWhale2,true);

subplot(2,1,2)
labelIntervals([moanRegionsWhale2;trillRegionWhale2])

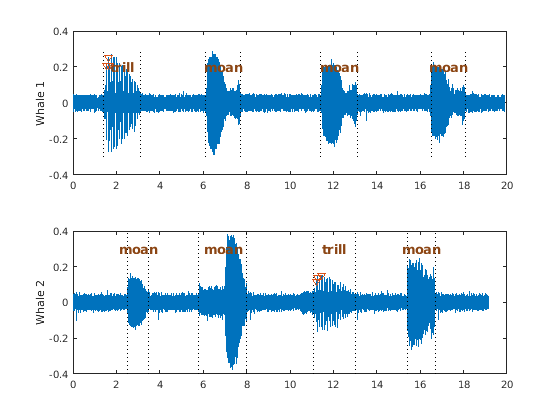

Маркируйте три peaks для каждой области трели. Для меток точки вы задаете местоположения точки и значения метки. В этом примере местоположения точки находятся в секундах.

peakLocsWhale1 = [1.553 1.626 1.7];
peakValsWhale1 = [0.211 0.254 0.211];

setLabelValue(lss,1,["TrillRegions" "TrillPeaks"],...
   peakLocsWhale1,peakValsWhale1,'LabelRowIndex',1);

subplot(2,1,1)
plot(peakLocsWhale1,peakValsWhale1,'v')
hold off

peakLocsWhale2 = [11.214 11.288 11.437];
peakValsWhale2 = [0.119 0.14 0.15];

setLabelValue(lss,2,["TrillRegions" "TrillPeaks"],...
   peakLocsWhale2,peakValsWhale2,'LabelRowIndex',1);

subplot(2,1,2)
plot(peakLocsWhale2,peakValsWhale2,'v')
hold off

Исследуйте значения метки

Исследуйте значения метки с помощью getLabelValues.

getLabelValues(lss)

ans=2×3 table
                 WhaleType    MoanRegions    TrillRegions
                 _________    ___________    ____________

    Member{1}      blue       [3x2 table]    [1x3 table]
    Member{2}      blue       [3x2 table]    [1x3 table]

Получите области стона для первого члена маркированного набора.

getLabelValues(lss,1,'MoanRegions')

ans=3×2 table
     ROILimits      Value
    ____________    _____

     6.1     7.7     [1]
    11.4    13.1     [1]
    16.5    18.1     [1]

Используйте второй выходной аргумент, чтобы перечислить подметки метки.

[value,valueWithSublabel] = getLabelValues(lss,1,'TrillRegions')

value=1×2 table
    ROILimits     Value
    __________    _____

    1.4    3.1     [1]

valueWithSublabel=1×3 table
    ROILimits     Value     Sublabels
                           TrillPeaks
    __________    _____    ___________

    1.4    3.1     [1]     [3x2 table]

Чтобы получить значения в подметке, выразите имя метки как двухэлементный массив.

getLabelValues(lss,1,["TrillRegions" "TrillPeaks"])

ans=3×2 table
    Location     Value
    ________    ________

     1.553      [0.2110]
     1.626      [0.2540]
       1.7      [0.2110]

Найдите значение третьего соответствия пика трели второму члену набора.

getLabelValues(lss,2,["TrillRegions" "TrillPeaks"], ...
    'LabelRowIndex',1,'SublabelRowIndex',3)

ans=1×2 table
    Location     Value
    ________    ________

     11.437     [0.1500]

function labelIntervals(moansTrills)
% Auxiliary function to label moan and trill regions in plots
    [X,Y] = meshgrid(moansTrills,ylim);
    plot(X,Y,'k:')
    topts = {'HorizontalAlignment','center','FontWeight','bold', ...
        'FontSize',12,'Color',[139 69 19]/255};
    text((X(1,1:4)+X(1,5:end))/2,Y(2,5:end)-0.1, ...
        ["moan" "moan" "moan" "trill"],topts{:})
end

Документация

labeledSignalSet

Описание

Создание

Синтаксис

Описание

Входные параметры

`src` Источник входных данных
матрица | массив ячеек | расписание | аудио datastore

`lbldefs` — Маркируйте определения
вектор объектов `signalLabelDefinition`

`mnames` — Имена элемента
вектор символов | представляет скаляр в виде строки | массив ячеек из символьных векторов | массив строк

Свойства

`Описание` Маркированное описание набора сигнала
вектор символов | представляет скаляр в виде строки

`SampleRate` — Значения частоты дискретизации
положительная скалярная величина | вектор

`'SampleTime'` Значения шага расчета
положительная скалярная величина | вектор | скаляр `duration` | вектор `duration`

`TimeValues` — Временные стоимости
вектор | вектор `duration` | матрица | массив ячеек

`NumMembers` — Число членов в наборе
положительное целое число

Таблица `Labels` — Labels
таблица

`TimeInformation` — Информация времени источника
`'None'` | `'SampleRate'` | `'SampleTime'` | `'TimeValues'` | `'Inherent'`

`Source` — Источник данных маркированного набора сигнала
матрица | массив ячеек | расписание

Функции объекта

Примеры

Маркируйте Definitions for Whale Songs

Смотрите также

Введенный в R2018b

Документация Signal Processing Toolbox

Поддержка

Документация

labeledSignalSet

Описание

Создание

Синтаксис

Описание

Входные параметры

src Источник входных данных матрица | массив ячеек | расписание | аудио datastore

lbldefs — Маркируйте определения вектор объектов signalLabelDefinition

mnames — Имена элемента вектор символов | представляет скаляр в виде строки | массив ячеек из символьных векторов | массив строк

Свойства

Описание Маркированное описание набора сигнала вектор символов | представляет скаляр в виде строки

SampleRate — Значения частоты дискретизации положительная скалярная величина | вектор

'SampleTime' Значения шага расчета положительная скалярная величина | вектор | скаляр duration | вектор duration

TimeValues — Временные стоимости вектор | вектор duration | матрица | массив ячеек

NumMembers — Число членов в наборе положительное целое число

Таблица Labels — Labels таблица

TimeInformation — Информация времени источника 'None' | 'SampleRate' | 'SampleTime' | 'TimeValues' | 'Inherent'

Source — Источник данных маркированного набора сигнала матрица | массив ячеек | расписание

Функции объекта

Примеры

Маркируйте Definitions for Whale Songs

Смотрите также

Введенный в R2018b

Документация Signal Processing Toolbox

Поддержка

`src` Источник входных данных
матрица | массив ячеек | расписание | аудио datastore

`lbldefs` — Маркируйте определения
вектор объектов `signalLabelDefinition`

`mnames` — Имена элемента
вектор символов | представляет скаляр в виде строки | массив ячеек из символьных векторов | массив строк

`Описание` Маркированное описание набора сигнала
вектор символов | представляет скаляр в виде строки

`SampleRate` — Значения частоты дискретизации
положительная скалярная величина | вектор

`'SampleTime'` Значения шага расчета
положительная скалярная величина | вектор | скаляр `duration` | вектор `duration`

`TimeValues` — Временные стоимости
вектор | вектор `duration` | матрица | массив ячеек

`NumMembers` — Число членов в наборе
положительное целое число

Таблица `Labels` — Labels
таблица

`TimeInformation` — Информация времени источника
`'None'` | `'SampleRate'` | `'SampleTime'` | `'TimeValues'` | `'Inherent'`

`Source` — Источник данных маркированного набора сигнала
матрица | массив ячеек | расписание
