Загрузите немаркированные данные

Запустите путем загрузки набора данных, который включает две записи песен кита. Сигналы называются whale1 и whale2 и выбираются на уровне 4 кГц. whale1 состоит из трели, сопровождаемой тремя стонами. whale2 состоит из двух стонов, трели и другого стона.

load labelwhalesignals

% To hear, type soundsc(whale1,Fs), pause(22), soundsc(whale2,Fs)

Принесите сигналы в Этикетировочную машину Сигнала:

Добавьте, что сигнал маркирует определения

Задайте метки, чтобы присоединить к сигналам. Метки могут иметь три типа:

Каждая метка может иметь один из четырех типов данных:

Любая метка может иметь любое количество подметок. Сами подметки не могут иметь подметок.

Для сигналов песни кита:

Чтобы задать каждую метку, нажмите Add Definition на вкладке Label. Чтобы задать подметку, выберите метку TrillRegions в Маркировать браузере Definitions, нажмите Add Definition ▼ и выберите Add sublabel definition.

Введите следующие значения в поля в диалоговом окне, которое появляется для каждого определения метки или подметки сигнала. Оставьте поле Default пустым в каждом случае.

Можно экспортировать определения сигнала, которые вы создали к MAT-файлу путем нажатия на Export. Диалоговое окно появляется, который предлагает вам имя файла. В любой точке можно импортировать определения сигнала, сохраненные в MAT-файле путем нажатия на Import.

Маркируйте Signal Attributes

Песни в данных от двух голубых китов. Установите значения WhaleType для обоих сигналов:

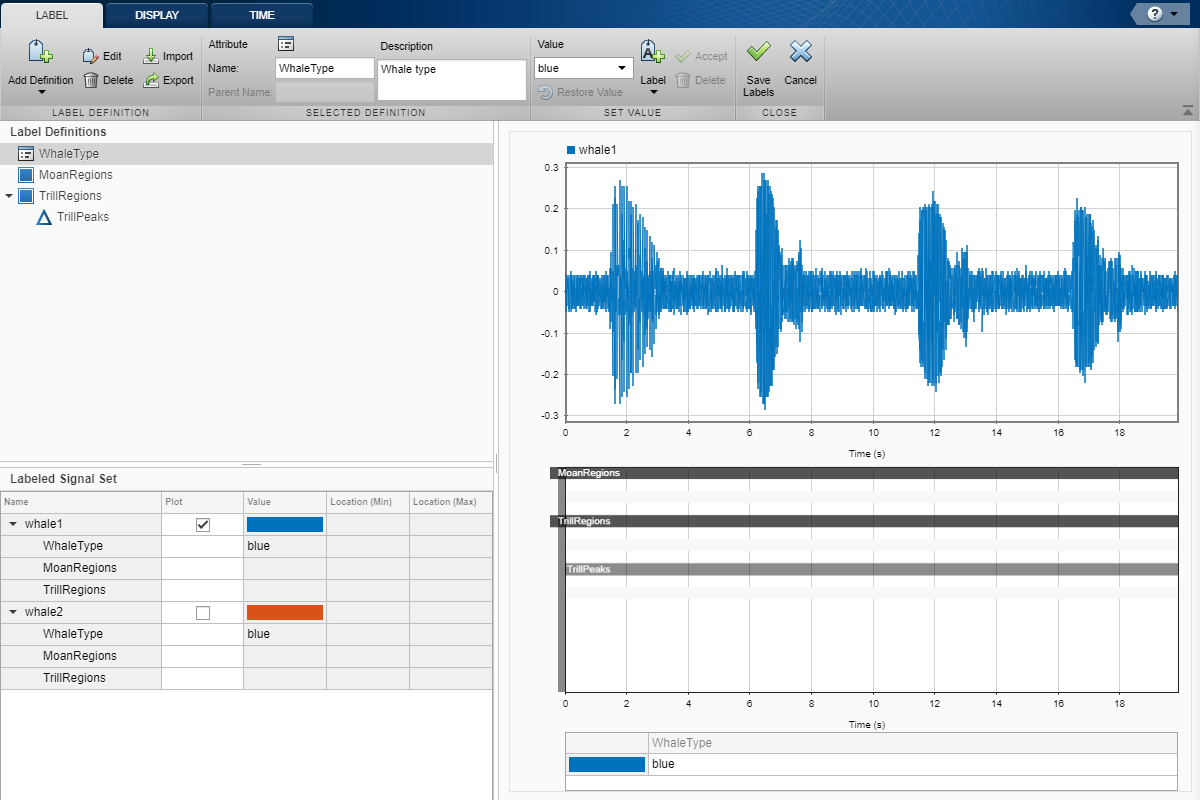

Постройте сигнал whale1 путем установки флажка рядом с его именем. Атрибуты сигнала появляются и в Маркированном Настроенном браузере Сигнала и в соответствии с графиком временной зависимости.

Маркируйте Signal Regions

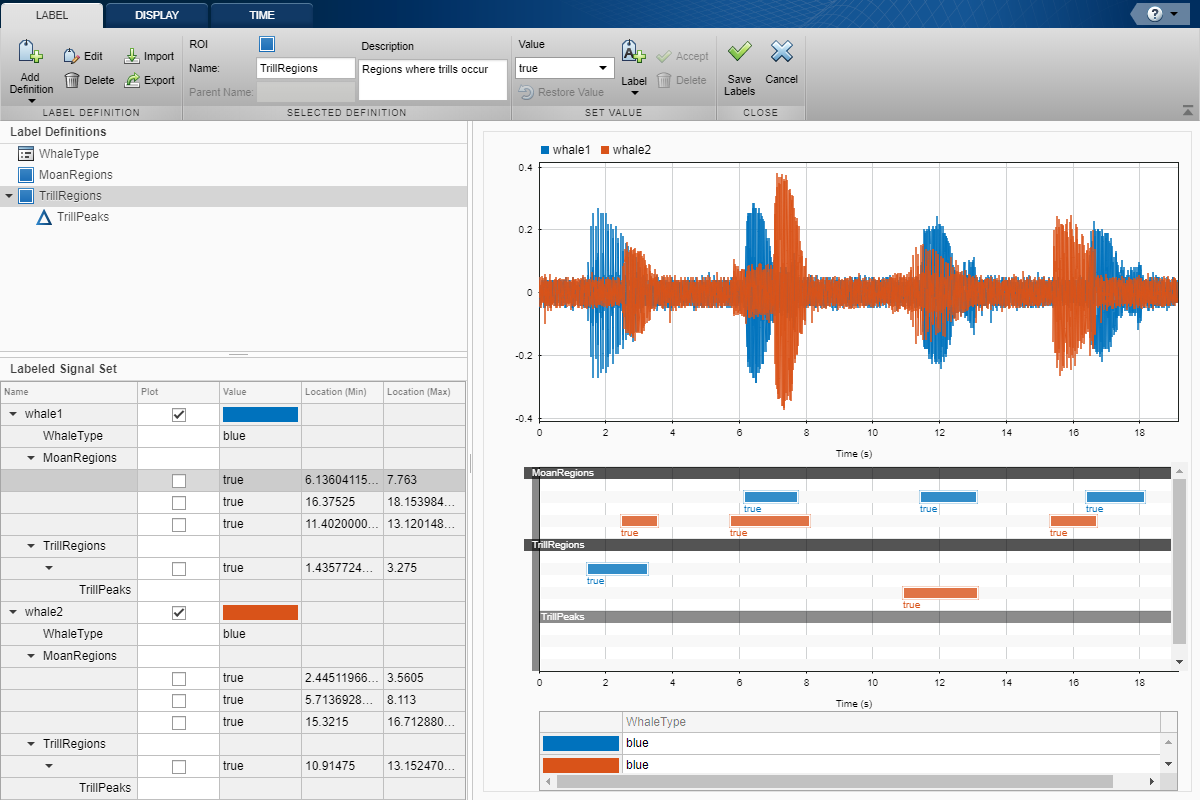

Визуализируйте песни кита и маркируйте области стона и трель.

Маркируйте сигналы по одному:

Оси средства просмотра метки показывают местоположения и ширины видимых областей. Они также показывают значение, присвоенное каждой области.

Маркируйте Signal Points

Области трели имеют отличный peaks, который соответствует пакетам звука. Маркируйте три peaks в каждой области трели. Поскольку peaks трели является подметками, каждый должен быть сопоставлен с конкретной меткой TrillRegions.

Маркируйте сигналы по одному:

Оси средства просмотра метки показывают местоположения интересных мест и значения, присвоенного каждой точке.

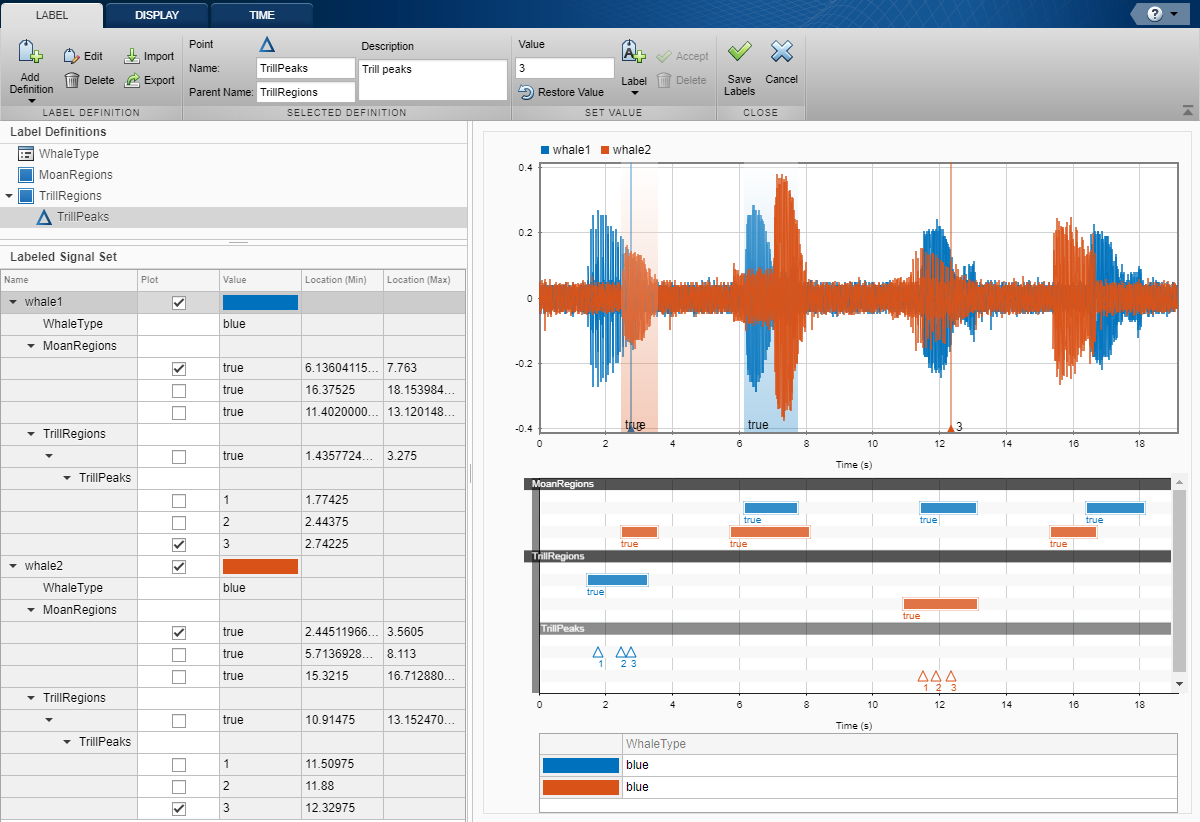

Постройте два сигнала видеть сводные данные их меток в Маркировать Viewer. Расширьте маркированную иерархию набора сигнала в Маркированном Настроенном браузере Сигнала видеть детали для всех меток. (Чтобы расширить иерархию, щелкните правой кнопкой по любому сигналу по браузеру и выберите Expand All.) Для каждого сигнала, постройте первую область стона и третий пик трели, который вы маркировали.

Отредактируйте значения метки сигнала

В любой точке можно отредактировать любую метку сигнала с помощью Маркированного Настроенного браузера Сигнала. Чтобы отредактировать метку атрибута, выберите его, щелкните правой кнопкой и выберите Edit. Например, если вы обнаруживаете, что второй кит является на самом деле белухой, можно выбрать атрибут WhaleType для whale2, щелкнуть правой кнопкой, выбрать Edit, и, на диалоговом окне, которое появляется, выберите white из выпадающего меню.

Если вы хотите отредактировать значение метки ROI или метки точки, можно изменить значение в диалоговом окне. Чтобы изменить местоположение метки ROI или метки точки, можно изменить поля местоположения в диалоговом окне. Также вы можете:

Экспортируйте маркированный набор сигнала

Экспортируйте маркированные сигналы путем сохранения маркировки и экспорта нового объекта labeledSignalSet. Нажмите кнопку Save Labels на панели инструментов. В диалоговом окне, которое появляется, дайте имени whalesongs маркированному набору сигнала. Нажатие на кнопку OK возвращает вас к Signal Analyzer. Смотрите Поведение Импорта и Экспорта Этикетировочной машины Сигнала для получения дополнительной информации о том, как экспорт Этикетировочной машины Сигнала маркировал наборы сигнала.

На таблице Signal выберите whalesongs и щелкните правой кнопкой, чтобы экспортировать его в файл под названием Whale_Songs.mat.

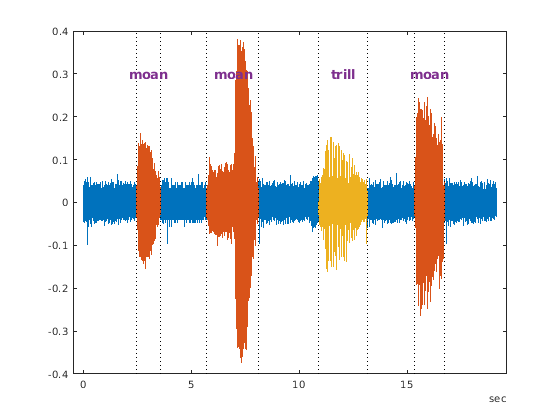

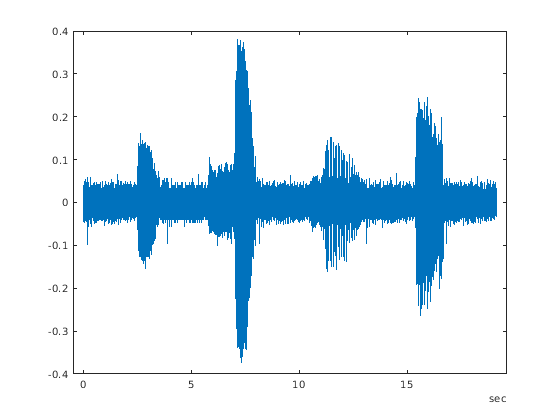

Визуализируйте маркированные области

Отобразите и идентифицируйте видимые области, которые вы маркировали. Для получения дополнительной информации см. код для функции labelIntervals в конце примера.

mvals = getLabelValues(whalesongs,2,'MoanRegions');
tvals = getLabelValues(whalesongs,2,'TrillRegions');

cmap = lines;

hold on

tmoan = mvals.ROILimits;
for kj = 1:size(tmoan,1)
    tv = find(seconds(t)>tmoan(kj,1) & seconds(t)<tmoan(kj,2));
    plot(t(tv),sng(tv),'Color',cmap(2,:))
end

ttrill = tvals.ROILimits;
for kj = 1:size(ttrill,1)
    tv = find(seconds(t)>ttrill(kj,1) & seconds(t)<ttrill(kj,2));
    plot(t(tv),sng(tv),'Color',cmap(3,:))
end

labelIntervals(mvals,tvals,cmap(4,:))

hold off

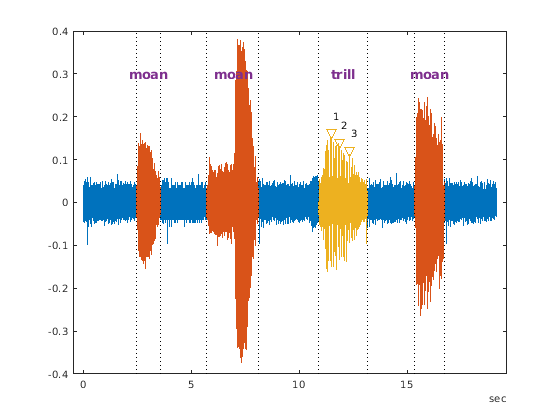

Визуализируйте маркированные точки

Отобразите и идентифицируйте peaks трели, который вы маркировали.

pk = getLabelValues(whalesongs,2,{'TrillRegions','TrillPeaks'});

locs  = zeros(size(pk,1),1);
for kj = 1:length(locs)
    locs(kj) = find(seconds(t) == pk.Location(kj));
end

hold on
plot(t(locs),sng(locs)+0.01,'v','MarkerSize',8,'Color',[0.929,0.694,0.125])
text(t(locs)+seconds(0.2),sng(locs)+0.05,int2str(cell2mat(pk.Value)), ...
    'HorizontalAlignment','center')
hold off

Эта функция помощника отображает и идентифицирует видимые области.

function labelIntervals(mvals,tvals,clr)
    [X,Y] = meshgrid(seconds([mvals.ROILimits;tvals.ROILimits]),ylim);
    plot(X,Y,':k')
    topts = {'HorizontalAlignment','center','FontWeight','bold', ...
        'FontSize',12,'Color',clr};
    text((X(1,1:4)+X(1,5:end))/2,Y(2,5:end)-0.1, ...
        ["moan" "moan" "moan" "trill"],topts{:})
end
