Реализуйте основной синтезатор цифровой музыки и используйте его, чтобы проигрывать традиционную песню в расположении с тремя речью. Задайте частоту дискретизации 2 кГц. Сохраните песню как расписание MATLAB®.

fs = 2e3;
t = 0:1/fs:0.3-1/fs;

l = [0 130.81 146.83 164.81 174.61 196.00 220 246.94];
m = [0 261.63 293.66 329.63 349.23 392.00 440 493.88];
h = [0 523.25 587.33 659.25 698.46 783.99 880 987.77];
note = @(f,g) [1 1 1]*sin(2*pi*[l(g) m(g) h(f)]'.*t);

mel = [3 2 1 2 3 3 3 0 2 2 2 0 3 5 5 0 3 2 1 2 3 3 3 3 2 2 3 2 1]+1;
acc = [3 0 5 0 3 0 3 3 2 0 2 2 3 0 5 5 3 0 5 0 3 3 3 0 2 2 3 0 1]+1;

song = [];
for kj = 1:length(mel)
    song = [song note(mel(kj),acc(kj)) zeros(1,0.01*fs)];
end
song = song'/(max(abs(song))+0.1);

% To hear, type sound(song,fs)

tune = timetable(seconds((0:length(song)-1)'/fs),song);

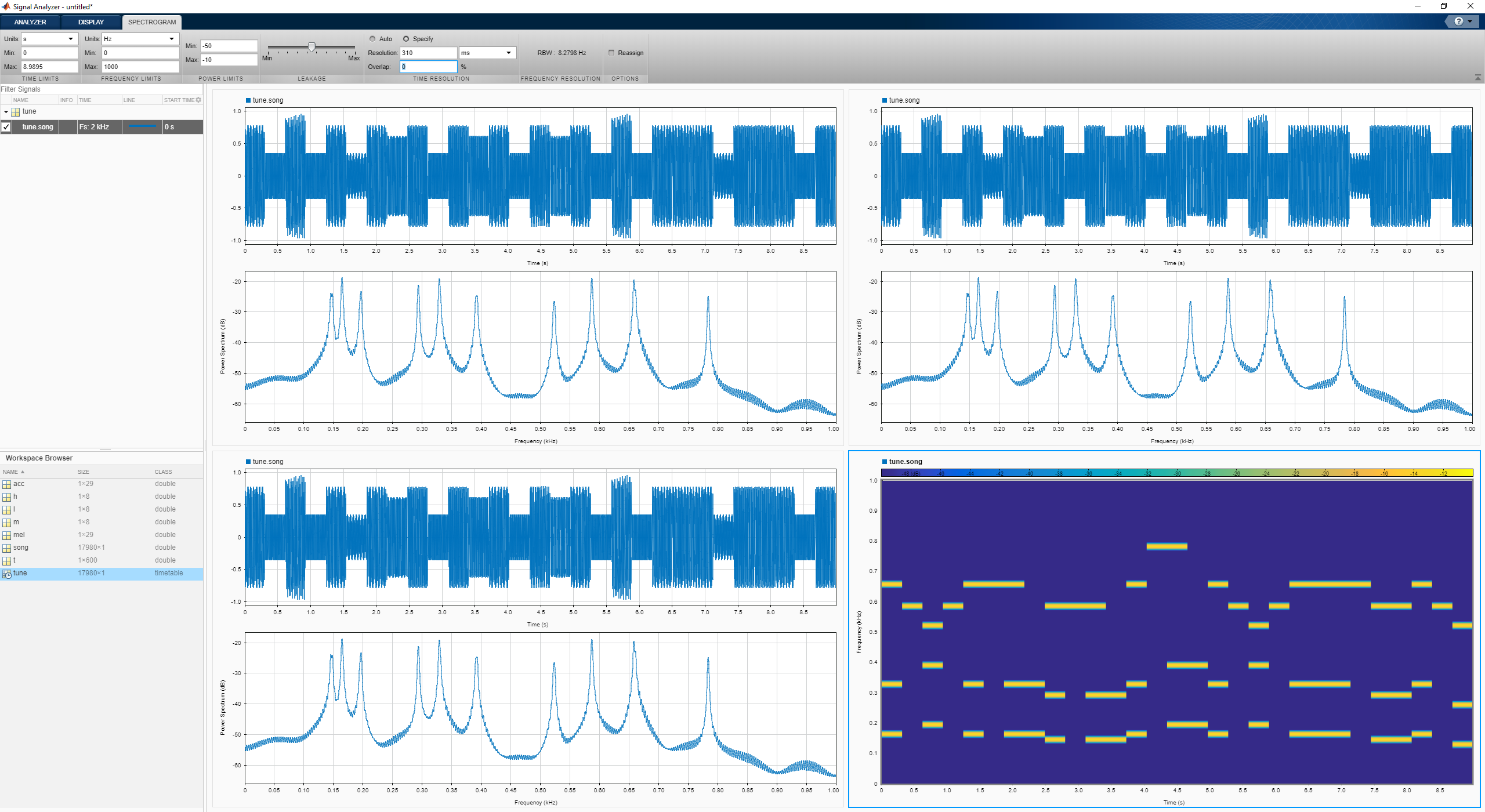

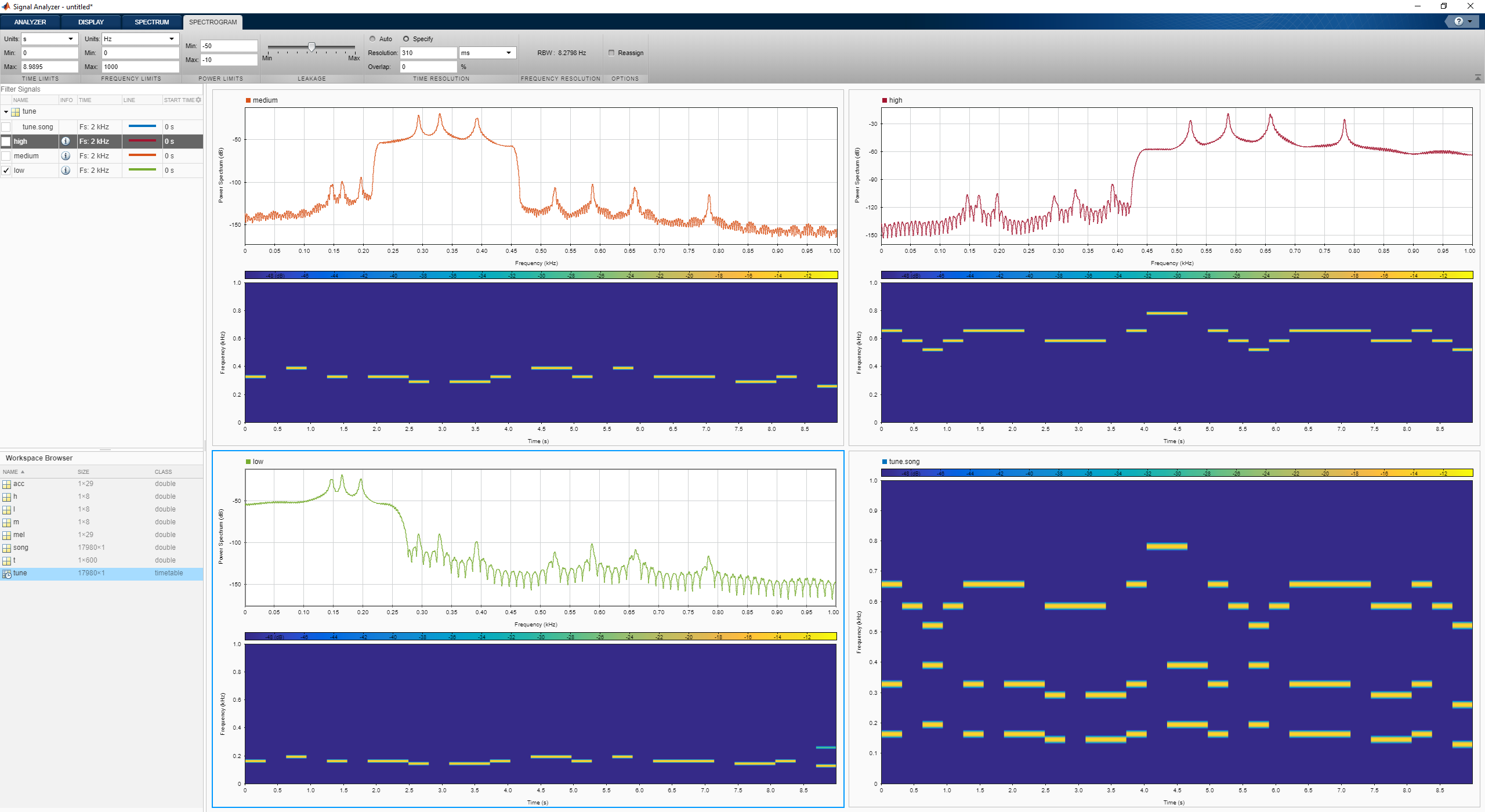

Откройте Signal Analyzer и перетащите расписание от браузера Рабочей области до таблицы Signal. Нажмите Display Grid ▼, чтобы создать two-two сетку отображений. Выберите лучшие два отображения и нижнее левое отображение и нажмите кнопку Spectrum, чтобы добавить представление спектра. Выберите нижнее правое отображение, нажмите Time-Frequency, чтобы добавить представление спектрограммы и нажать Time, чтобы удалить представление времени. Перетащите песню ко всем четырем отображениям. Выберите нижнее правое отображение, и во вкладке Spectrogram, задайте разрешение времени 0,31 вторых и 0%-х перекрытий (на 310 мс) между смежными сегментами. Установите Пределы Степени к $-50$ дБ и $-10$ дБ.

На вкладке Analyzer нажмите Duplicate три раза, чтобы создать три копии песни. Переименуйте копии как high, medium и low путем двойного клика по столбцу Имени в таблице Signal. Переместите копии в лучшие два и нижние левые отображения.

Предварительно обработайте дублирующиеся сигналы с помощью фильтров.

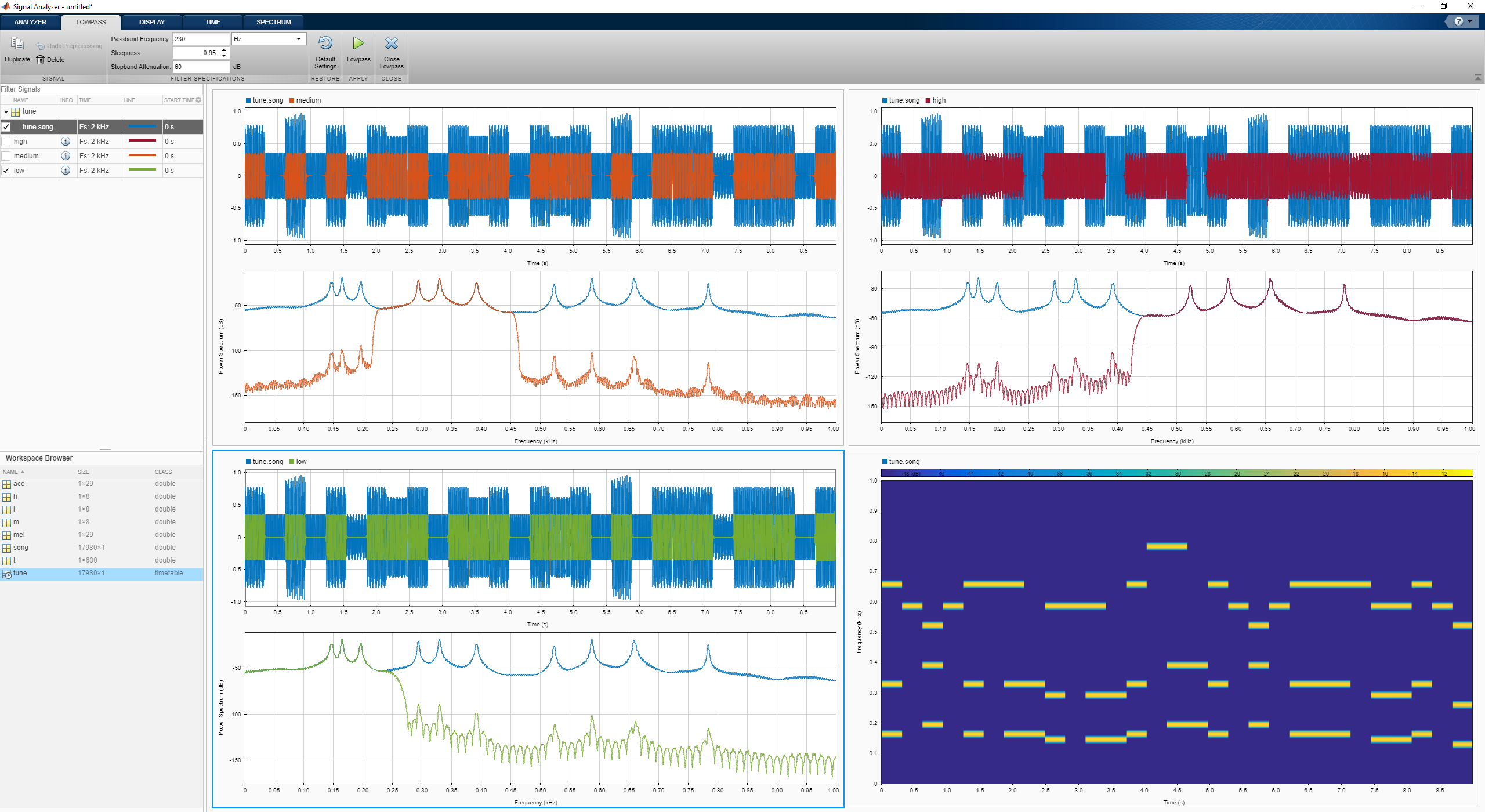

На каждом из трех отображений, содержащих отфильтрованные сигналы:

Выберите три отфильтрованных сигнала путем нажатия на их столбец Имени в таблице Signal. На вкладке Analyzer нажмите Export и сохраните сигналы в MAT-файл под названием music.mat. В MATLAB загрузите файл к рабочей области. Постройте спектры трех сигналов.

load music

pspectrum(low)
hold on
pspectrum(medium)
pspectrum(high)
hold off

% To hear the different voices, type
% sound(low.Var1,fs), pause(5), sound(medium.Var1,fs), pause(5), sound(high.Var1,fs)

Загрузите файл, который содержит аудиоданные от Тихоокеанского голубого кита, выбранного на уровне 4 кГц. Файл от библиотеки вокализаций животных, сохраняемых Программой исследований Биоакустики Корнелльского университета. Масштаб времени в данных сжат фактором 10, чтобы повысить подачу и выполнить более слышимые вызовы. Преобразуйте сигнал в расписание MATLAB®.

whaleFile = fullfile(matlabroot,'examples','matlab','bluewhale.au');
[w,fs] = audioread(whaleFile);

whale = timetable(seconds((0:length(w)-1)'/fs),w);

% To hear, type soundsc(w,fs)

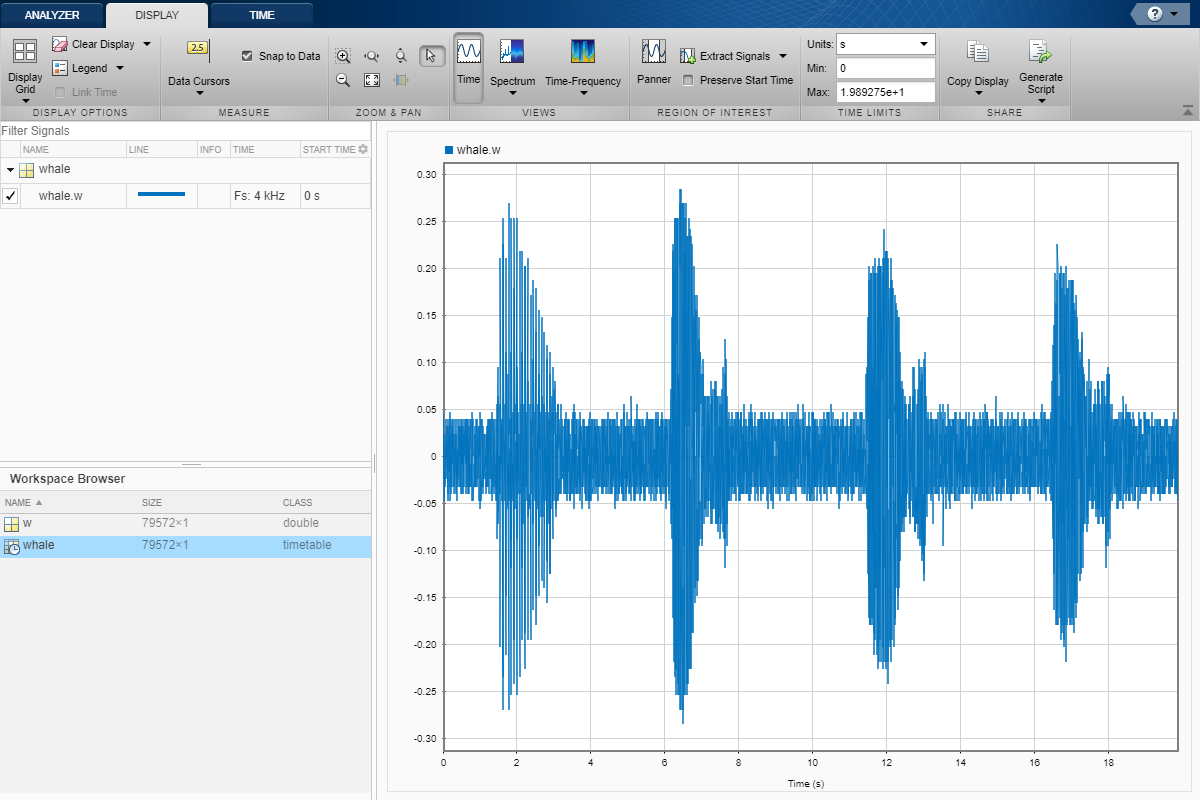

Откройте Signal Analyzer и перетащите расписание к отображению. Четыре функции выделяются от шума. Первое известно как трель, и другие три известны как стоны.

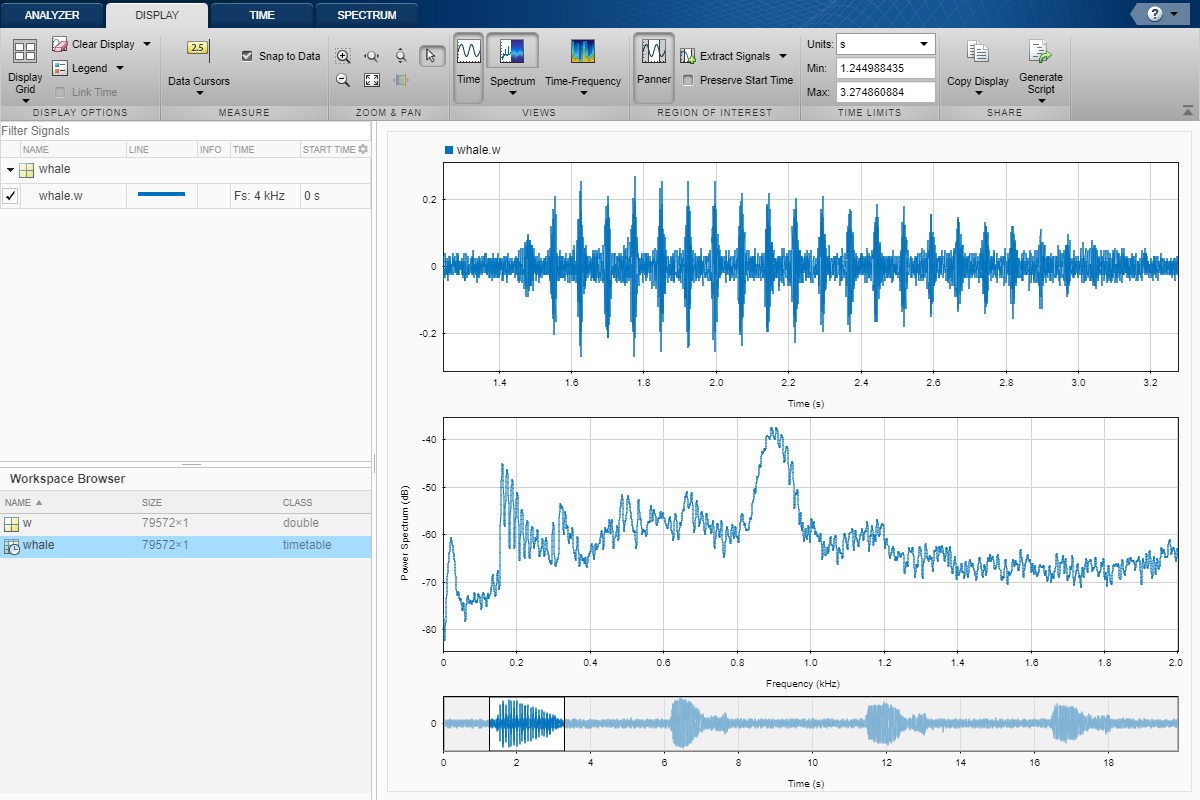

На вкладке Display нажмите Spectrum, чтобы открыть представление спектра и нажать Panner, чтобы активировать регулятор панорамы. Используйте регулятор панорамы, чтобы создать окно изменения масштаба с шириной приблизительно 2 секунд. Перетащите окно изменения масштаба так, чтобы оно было сосредоточено на трели. Спектр показывает значимый пик на уровне приблизительно 900 Гц.

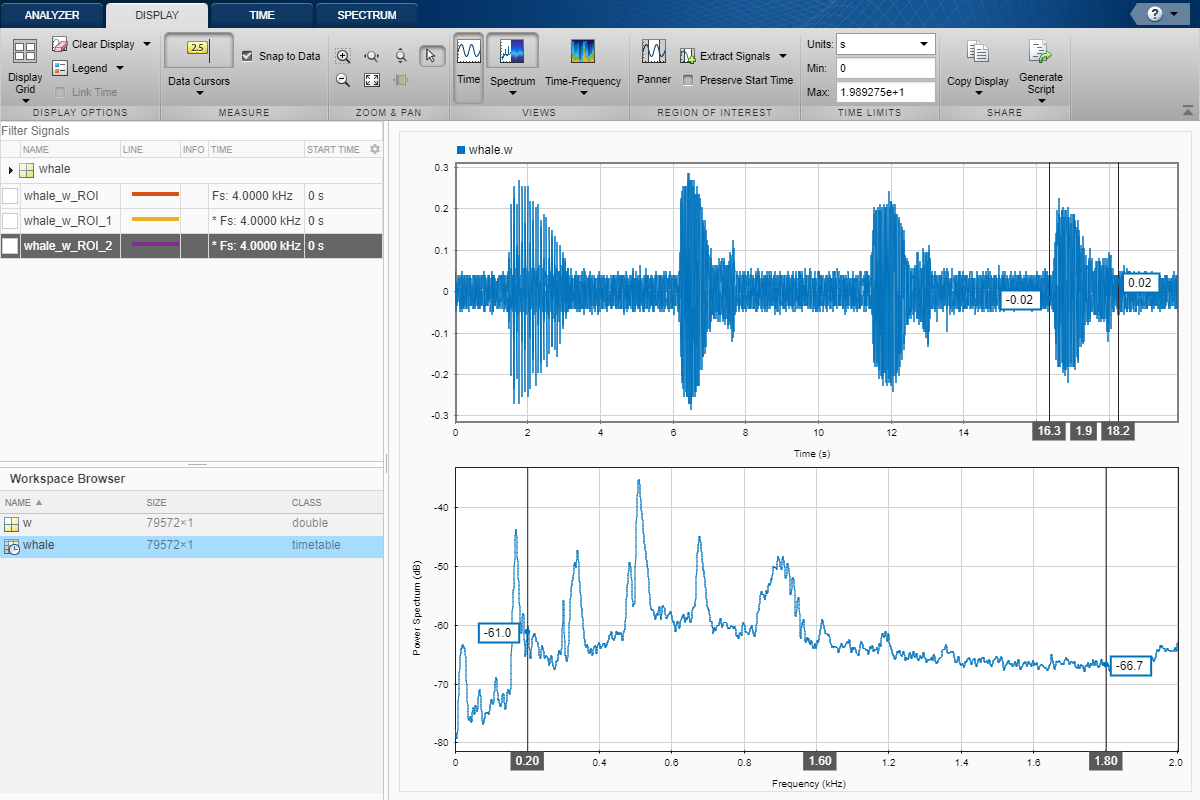

Извлеките три стона, чтобы сравнить их спектры:

Удалите исходный сигнал из отображения путем снятия флажка рядом с его именем в таблице Signal. Отобразите эти три видимых области, которые вы только извлекли. Их спектры лежат приблизительно друг на друге. Переместите курсоры частотного диапазона в местоположения первого и третьего спектрального peaks. Звездочки в метках курсора указывают на интерполированные значения сигналов.

Загрузите файл данных, содержащий импульс эхолотирования, испускаемый большой коричневой битой (Eptesicus fuscus) и измеренный с интервалом выборки 7 микросекунд. Создайте расписание MATLAB® с помощью сигнала и информации времени.

load batsignal

t = (0:length(batsignal)-1)*DT;
sg = timetable(seconds(t)',batsignal);

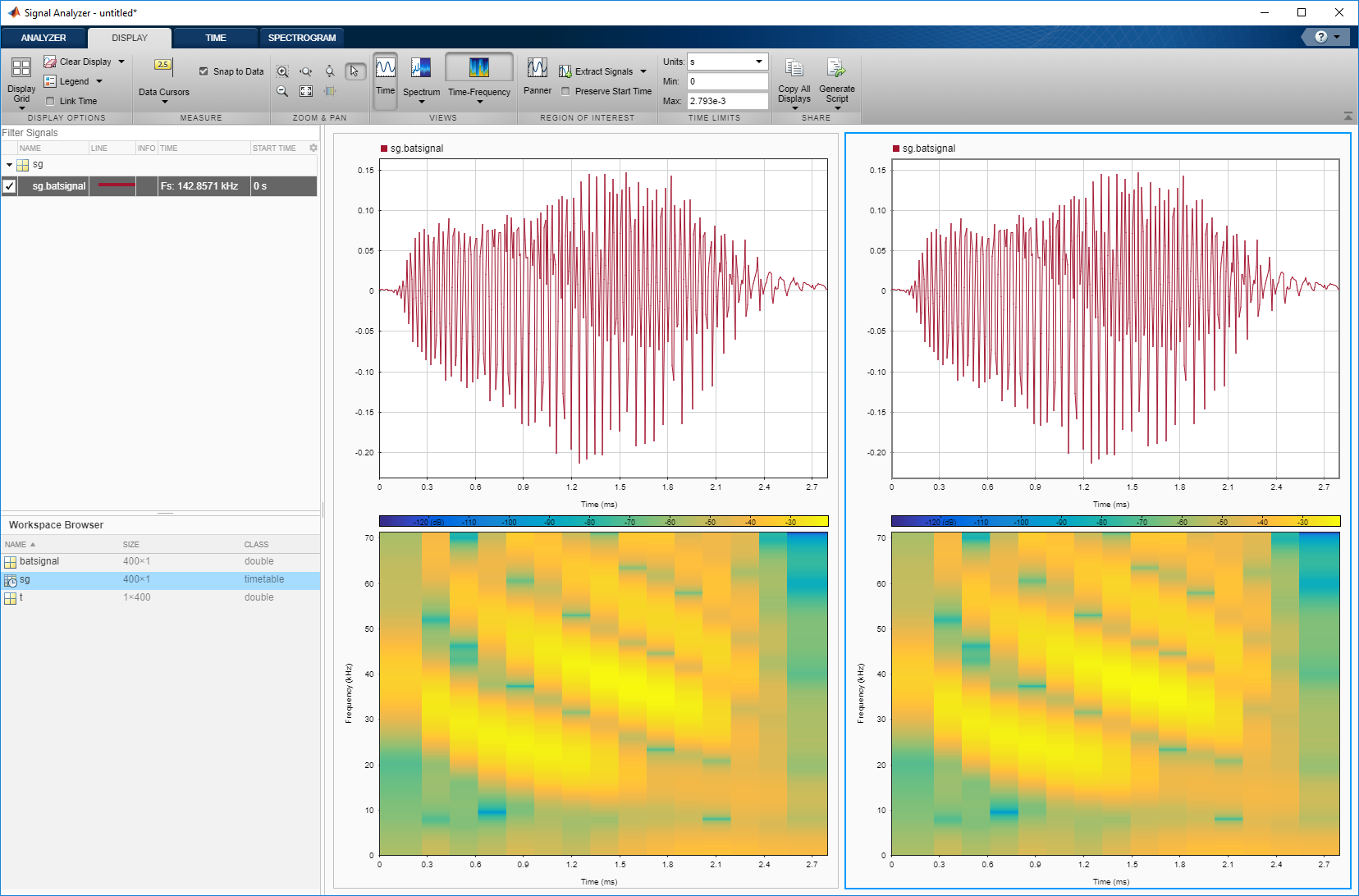

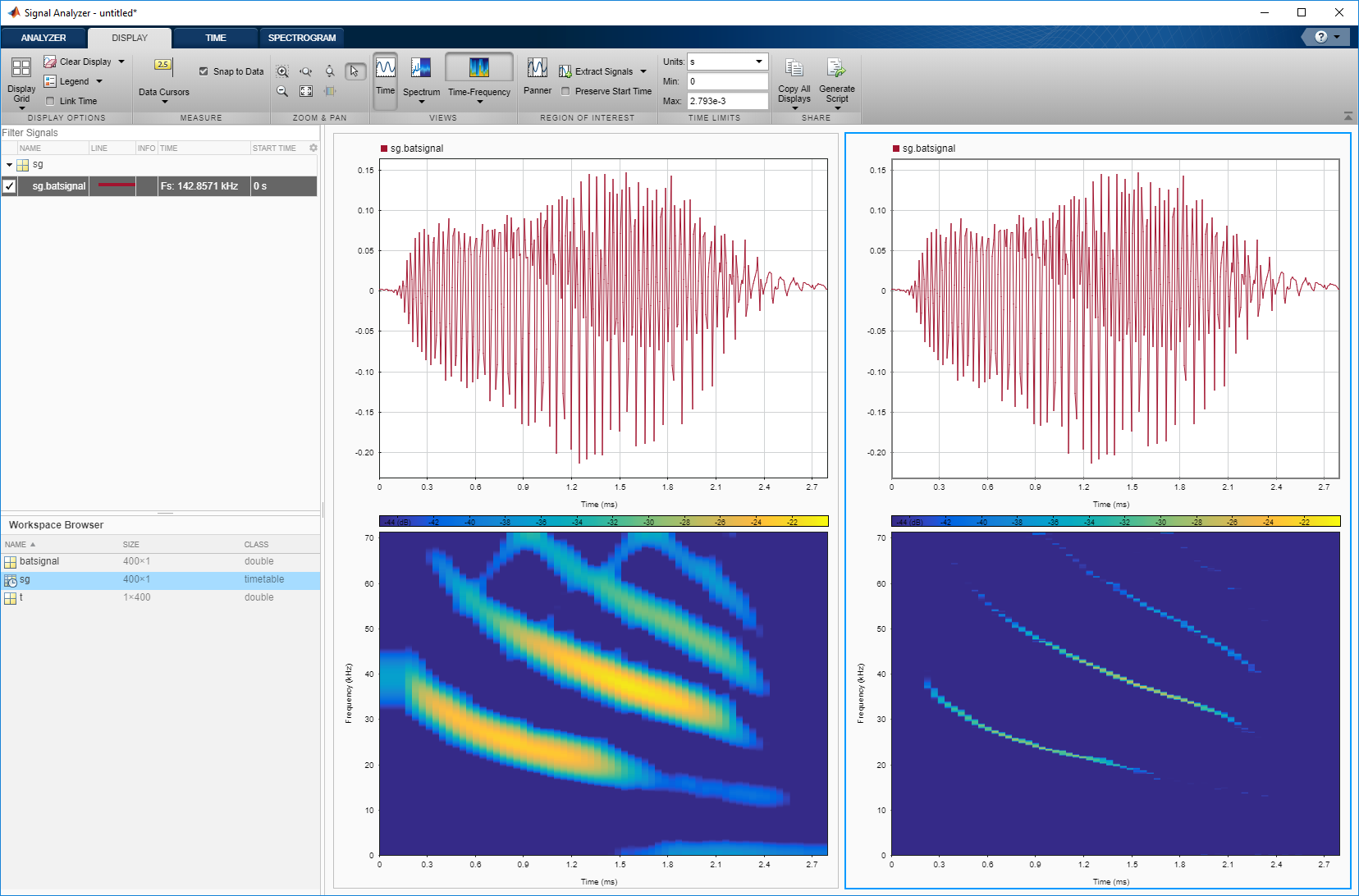

Откройте Signal Analyzer и перетащите расписание от браузера Рабочей области до таблицы Signal. Нажмите Display Grid ▼, чтобы создать два бок о бок отображения. Выберите каждое отображение и нажмите кнопку Time-Frequency, чтобы добавить представление спектрограммы.

Перетащите расписание к обоим отображениям.

Выберите вкладку Spectrogram. На отображении в праве проверяйте Переприсвоение. Для каждого отображения:

Переприсвоенная спектрограмма ясно показывает три гребня частоты времени. Чтобы отследить гребни, выберите отображение в праве. На вкладке Display нажмите Generate Script и выберите Spectrogram Script. Скрипт появляется в Редакторе.

% Compute spectrogram

% Generated by MATLAB(R) 9.7 and Signal Processing Toolbox 8.2.
% Generated on: 26-Dec-2018 17:21:44

% Parameters
timeLimits = seconds([0 0.002793]); % seconds
frequencyLimits = [0 71428.57]; % Hz
leakage = 0.9;
timeResolution = 0.00028; % seconds
overlapPercent = 85;
reassignFlag = true;

%%
% Index into signal time region of interest
sg_batsignal_ROI = sg(:,'batsignal');
sg_batsignal_ROI = sg_batsignal_ROI(timerange(timeLimits(1),timeLimits(2),'closed'),1);

% Compute spectral estimate
% Run the function call below without output arguments to plot the results
[P,F,T] = pspectrum(sg_batsignal_ROI, ...
    'spectrogram', ...
    'FrequencyLimits',frequencyLimits, ...
    'Leakage',leakage, ...
    'TimeResolution',timeResolution, ...
    'OverlapPercent',overlapPercent, ...
    'Reassign',reassignFlag);

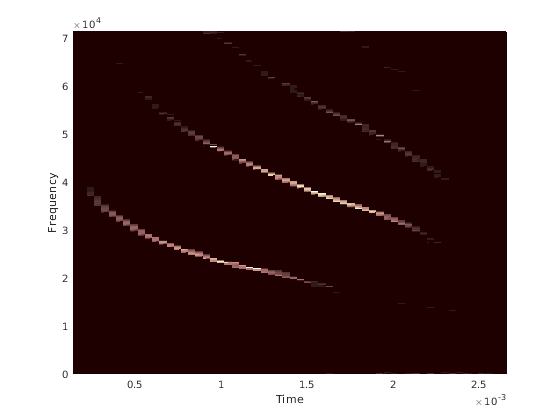

Запустите скрипт. Постройте переприсвоенную спектрограмму.

mesh(seconds(T),F,P)
xlabel('Time')
ylabel('Frequency')
axis tight
view(2)
colormap pink

Используйте функцию tfridge, чтобы отследить гребни.

[fridge,~,lridge] = tfridge(P,F,0.01,'NumRidges',3,'NumFrequencyBins',10);

hold on
plot3(seconds(T),fridge,P(lridge),':','linewidth',3)
hold off

Благодаря Кертису Кондону, Кену Вайту и Аль Фэну из Центра Бекмана в Университете Иллинойса для bat данных и разрешения использовать его в этом примере.

Датчики могут возвратить отсеченные показания, если данные больше, чем данная точка насыщения. Чтобы восстановить показания, можно соответствовать полиному через точки, смежные с влажными интервалами. Запишите функцию, которая выполняет реконструкцию, и интегрируйте ее в Signal Analyzer.

Сгенерируйте сигнал с тремя каналами, выбранный на уровне 1 кГц в течение 14 секунд. Сигнал имеет несколько peaks переменных размеров и форм. Датчик, который читает сигнал, насыщает на уровне 0,1 В.

fs = 1000;
t = 0:1/fs:14-1/fs;

sig = [chirp(t-1,0.1,17,2,'quadratic',1).*sin(2*pi*t/5);
    chirp(t-2,2,2,2.1,'quadratic',100).*exp(-(t-6.5).^2/20).*sin(2*pi*t*2);
    0.85*besselj(0,5*(sin(2*pi*(t+1.5).^2/20).^2)).*sin(2*pi*t/9)]';

sigsat = sig;
stv = 0.1;
sigsat(sigsat >= stv) = stv;

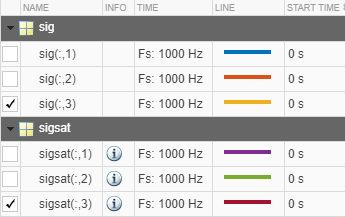

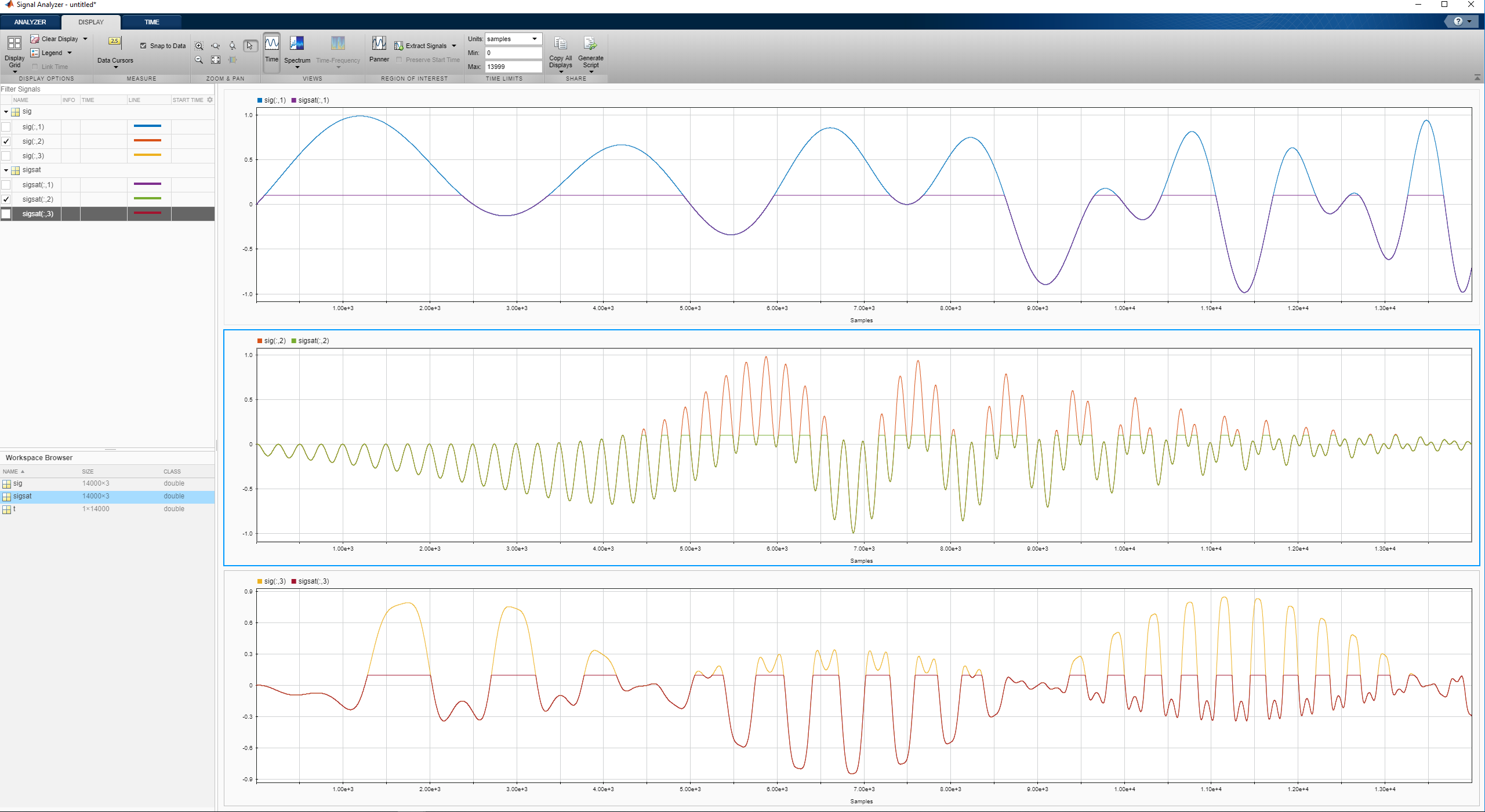

Откройте Signal Analyzer и перетащите исходный сигнал и влажный сигнал к таблице Signal. Перетащите каждый исходный и влажный канал к его собственному отображению.

Запишите функцию, которая использует полином, чтобы восстановить peaks сигнала:

function [y,tOut] = declip(x,tIn,varargin)
% Declip saturated signal by fitting a polynomial

    % Initialize the output signal

    y = x;

    % For signals with no time information, use sample numbers as abscissas

    if isempty(tIn)
        tOut = [];
        t = (1:length(x))';
    else
        t = tIn;
        tOut = t;
    end

    % Specify the degree of the polynomial as an optional input argument
    % and provide a default value of 4

    if nargin<3
        ndx = 4;
    else
        ndx = varargin{1};
    end

    % To implement your algorithm, you can use any MATLAB or Signal
    % Processing Toolbox function

    % Find the intervals where the signal is saturated and generate an
    % array containing the interval endpoints
    idx = find(x==max(x));
    fir = [true;diff(idx)~=1];
    ide = [idx(fir) idx(fir([2:end 1]))];
    % For each interval, fit a polynomial of degree ndx over the ndx+1 points
    % before the interval and the ndx+1 points after the interval
    for k = 1:size(ide,1)
        bef = ide(k,1); aft = ide(k,2);
        intv = [bef-1+(-ndx:0) aft+1+(0:ndx)];
        [pp,~,mu] = polyfit(t(intv),x(intv),ndx);
        y(bef:aft) = polyval(pp,t(bef:aft),[],mu);
    end

end

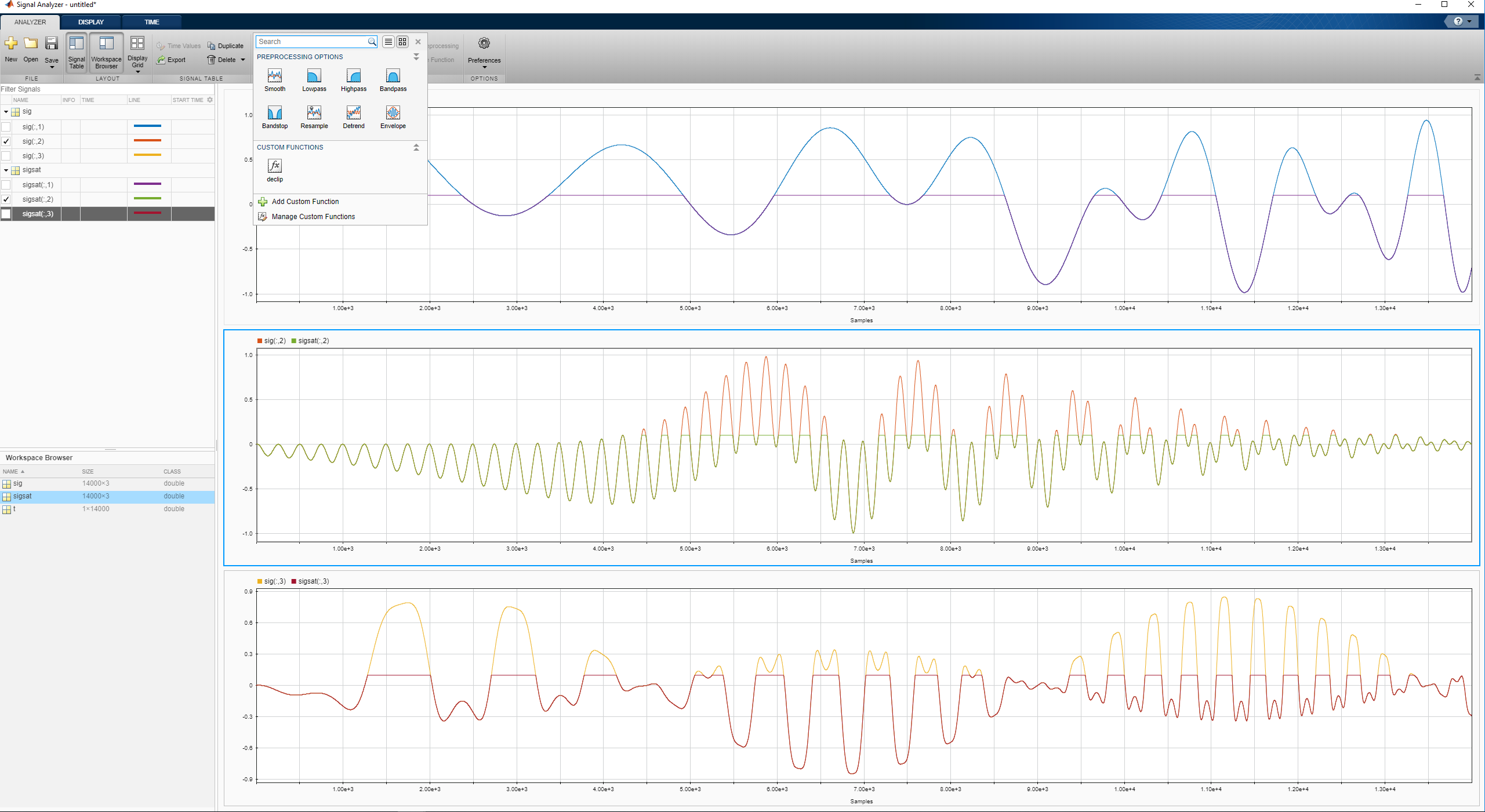

Добавьте функцию в Signal Analyzer как пользовательская функция предварительной обработки. На вкладке Analyzer нажмите Preprocessing ▼ и выберите Add Custom Function. Введите имя функции и описание. Вставьте текст своей функции в окне редактора, которое появляется. Сохраните файл. Функция появляется в галерее предварительной обработки.

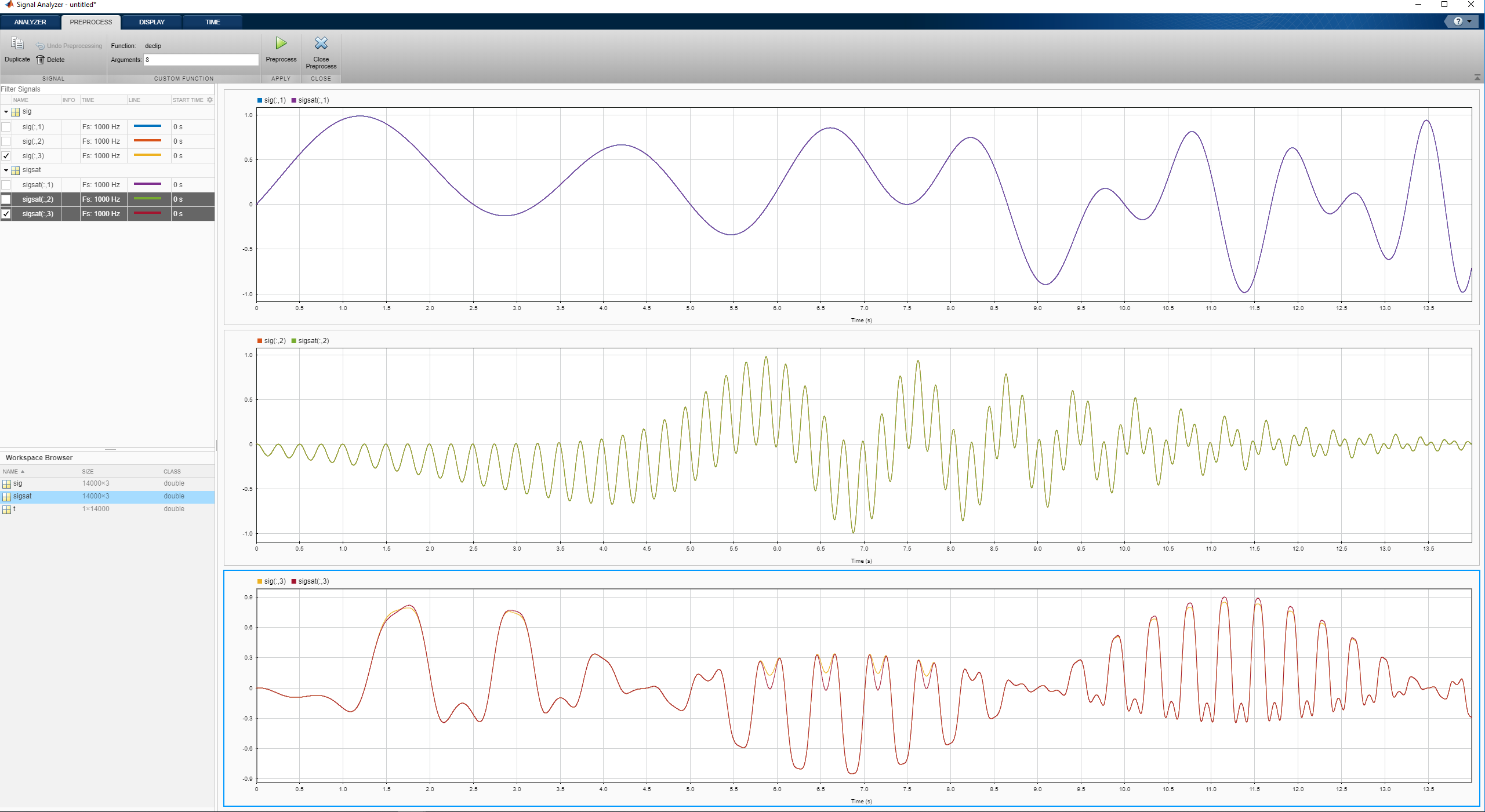

Продемонстрируйте, что функция, которую вы создали, восстанавливает влажные области.

Проверьте, что функция предварительной обработки работает, когда сигналы имеют информацию времени.

Проверяйте, что функция работает, когда вы задаете дополнительные входные параметры.

Используйте Signal Analyzer, чтобы вычислить спектр конверта вибрации переноса, сигнализируют и ищут дефекты. Сгенерируйте скрипты MATLAB® и функции, чтобы автоматизировать анализ.

[t,xBPFO,xBPFI,bpfi] = bearingdata;

envspec = preprocess(xBPFI,t);

% Compute power spectrum

% Generated by MATLAB(R) 9.6 and Signal Processing Toolbox 8.2.
% Generated on: 12-Nov-2018 15:13:34

% Parameters
timeLimits = [0 0.9999]; % seconds
frequencyLimits = [0 5000]; % Hz

%%
% Index into signal time region of interest
envspec_ROI = envspec(:);
sampleRate = 10000; % Hz
startTime = 0; % seconds
minIdx = ceil(max((timeLimits(1)-startTime)*sampleRate,0))+1;
maxIdx = floor(min((timeLimits(2)-startTime)*sampleRate,length(envspec_ROI)-1))+1;
envspec_ROI = envspec_ROI(minIdx:maxIdx);

% Compute spectral estimate
% Run the function call below without output arguments to plot the results
[Penvspec_ROI, Fenvspec_ROI] = pspectrum(envspec_ROI,sampleRate, ...
    'FrequencyLimits',frequencyLimits);

plot(Fenvspec_ROI,(Penvspec_ROI))
hold on
[X,Y] = meshgrid((1:10)*bpfi,ylim);
plot(X,Y,':k')
hold off
xlim([0 10*bpfi])

function y = preprocess(x,tx)
%  Preprocess input x
%    This function expects an input vector x and a vector of time values
%    tx. tx is a numeric vector in units of seconds.

% Generated by MATLAB(R) 9.6 and Signal Processing Toolbox 8.2.
% Generated on: 12-Nov-2018 15:09:44

y = detrend(x,'constant');
Fs = 1/mean(diff(tx)); % Average sample rate
y = bandpass(y,[2250 3750],Fs,'Steepness',0.85,'StopbandAttenuation',60);
[y,~] = envelope(y);
y = detrend(y,'constant');
end

function [t,xBPFO,xBPFI,bpfi] = bearingdata

p = 0.12;
d = 0.02;
n = 8;
th = 0;
f0 = 25;
fs = 10000;

t = 0:1/fs:1-1/fs;
z = [1 0.5 0.2 0.1 0.05]*sin(2*pi*f0*[1 2 3 4 5]'.*t);

xHealthy = z + randn(size(z))/10;

bpfo = n*f0/2*(1-d/p*cos(th));

tmp = 0:1/fs:5e-3-1/fs;
xmp = sin(2*pi*3000*tmp).*exp(-1000*tmp);

xBPFO = xHealthy + pulstran(t,0:1/bpfo:1,xmp,fs)/4;

bpfi = n*f0/2*(1+d/p*cos(th));

xBPFI = xHealthy + pulstran(t,0:1/bpfi:1,xmp,fs)/4;

end
