Оценка государственного уровня для двухуровневой формы волны с методом гистограммы
LEVELS = statelevels(X)
LEVELS = statelevels(X,NBINS)
LEVELS = statelevels(X,NBINS,METHOD)
[LEVELS,HISTOGRAM]
= statelevels(...)
[LEVELS,HISTOGRAM,BINLEVELS]
= statelevels(...)
statelevels(...)
LEVELS = statelevels(X)X, с помощью метода гистограммы. См. Алгоритмы.
LEVELS = statelevels(X,NBINS)NBINS к 100.
LEVELS = statelevels(X,NBINS,METHOD)METHOD является 'mean' или 'mode'. значения по умолчанию METHOD к 'mode'. См. Алгоритмы.
[ возвращает гистограмму, LEVELS,HISTOGRAM]
= statelevels(...)HISTOGRAM, значений в X.
[ возвращает центры интервалов гистограммы.LEVELS,HISTOGRAM,BINLEVELS]
= statelevels(...)
statelevels(...) отображает график сигнала и соответствующей вычисленной гистограммы.
|
Двухуровневая форма волны. |
|
Количество интервалов гистограммы Значение по умолчанию: |
|
Метод оценки государственного уровня в подгистограммах. Значение по умолчанию: |
|
Уровни низких и высоких состояний. |
|
Количества гистограммы (частоты). |
|
Центры интервала гистограммы. |

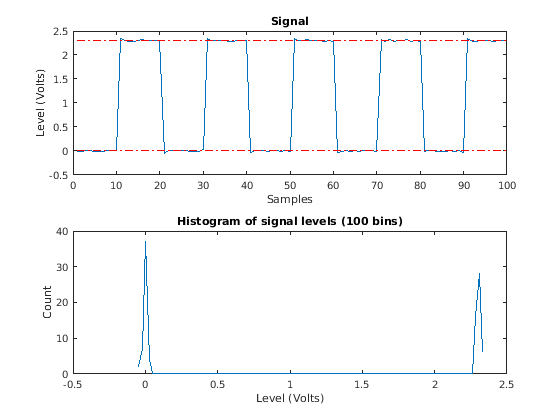

Оцените минимум - и высокие государственные уровни 2,3 В underdamped данные о часах. Отобразите данные на графике с предполагаемыми государственными уровнями и подгистограммами.
load('clockex.mat','x') statelevels(x);
Оцените низкие уровни и высокие государственные уровни 2,3 В underdamped данные о часах, выбранные на уровне 4 МГц.
Используйте количество по умолчанию интервалов и режимы подгистограмм, чтобы оценить государственные уровни.
load('clockex.mat','x','t') levs = statelevels(x);
Отобразите данные о часах на графике со строками, указывающими на предполагаемые низкие уровни и высокие государственные уровни.
statelevels(x)
ans = 1×2
0.0027 2.3068

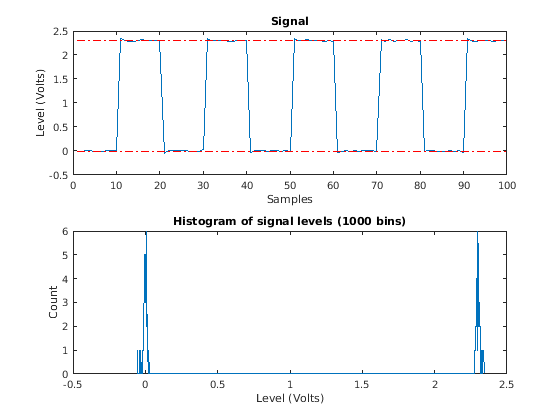

Оцените низкие уровни и высокие государственные уровни 2,3 В underdamped данные о часах, выбранные на уровне 4 МГц.
Используйте количество по умолчанию интервалов и средние значения подгистограмм, чтобы оценить государственные уровни. Отобразите данные о часах на графике со строками, указывающими на предполагаемые низкие уровни и высокие государственные уровни.
load('clockex.mat','x','t') statelevels(x,1e3,'mean')
ans = 1×2
-0.0014 2.3014
Оцените минимум - и высокие государственные уровни 2,3 В underdamped данные о часах, выбранные на уровне 4 МГц. Возвратите количества гистограммы и центры интервала гистограммы, используемые в методе гистограммы. Используйте четыре интервала.
load('clockex.mat','x','t') [levs,histog,bilevs] = statelevels(x,4)
levs = 1×2
0.2427 2.0428
histog = 4×1
50
0
0
50
bilevs = 4×1
0.2427
0.8427
1.4428
2.0428

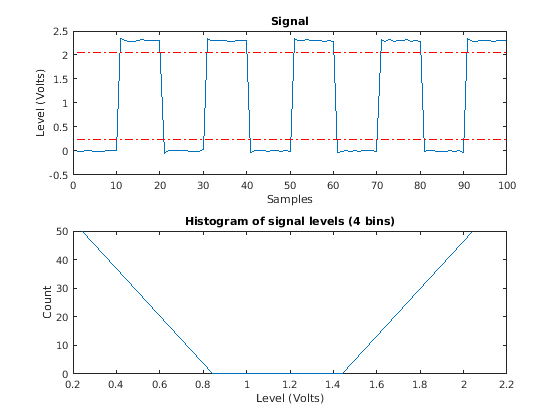

Постройте форму волны и аннотируйте уровни.
statelevels(x,4);
Каждый государственный уровень мог сопоставить ниже - и верхние государственные границы. Эти государственные границы заданы как государственный уровень плюс или минус скалярное кратное различие между высоким состоянием и низким состоянием. Чтобы обеспечить полезную область допуска, скаляр обычно является небольшим числом, таким как 2/100 или 3/100. В целом
область для низкого состояния задана как
где
низкий государственный уровень и
является высоким государственным уровнем. Замените первый срок в уравнении с получить область допуска для высокого состояния.
Следующая фигура иллюстрирует более низкие и верхние 2% государственных границ (области допуска) для положительной полярности двухуровневая форма волны. Красные пунктирные линии указывают на предполагаемые государственные уровни.
statelevels использует метод гистограммы, чтобы оценить состояния двухуровневой формы волны. Метод гистограммы описан в [1]. Обобщать метод:
Определите максимальные и минимальные амплитуды и амплитудную область значений данных.
Для конкретного количества интервалов гистограммы определите ширину интервала как отношение амплитудной области значений к количеству интервалов.
Сортировка значений данных в интервалы гистограммы.
Идентифицируйте индексированный самым низким образом интервал гистограммы, ilow, и индексированный самым высоким образом интервал гистограммы, ihigh, с ненулевыми количествами.
Разделите гистограмму на две подгистограммы.
Индексами более низких интервалов гистограммы является ilow ≤ i ≤ 1/2 (ihigh — ilow).
Индексами верхних интервалов гистограммы является ilow + 1/2 (ihigh – ilow) ≤ i ≤ ihigh.
Вычислите государственные уровни путем определения режима или среднего значения более низких и верхних гистограмм.
[1] Стандарт IEEE® на Переходах, Импульсах и Связанных Формах волны, Стандарт IEEE 181, 2003, стр 15–17.
