midcross
Середина контрольного уровня, пересекающегося для двухуровневой формы волны
Синтаксис
C = midcross(X)
C = midcross(X,FS)
C = midcross(X,T)
[C,MIDLEV]
= midcross(...)
C = midcross(X,Name,Value)
midcross(...)
Описание
C = midcross(X)C, моментов времени, где каждый переход входного сигнала, X, пересекает 50%-й контрольный уровень. Демонстрационные моменты соответствуют индексам входного вектора. Поскольку midcross использует интерполяцию, чтобы определить пересекающийся момент, C может содержать значения, которые не соответствуют выборке моментов. Чтобы определить переходы, midcross оценивает государственные уровни X методом гистограммы. midcross идентифицирует все интервалы, которые пересекают верхнюю государственную границу низкого состояния и более низкую государственную границу высокого состояния. Низкое состояние и высокие государственные границы выражаются как государственный уровень плюс или минус кратное различию между государственными уровнями. Смотрите Допуски Государственного уровня.
C = midcross(X,FS)FS, в герц как положительная скалярная величина. Первый демонстрационный момент соответствует t=0. Поскольку midcross использует интерполяцию, чтобы определить пересекающийся момент, C может содержать значения, которые не соответствуют выборке моментов.
C = midcross(X,T)T, как вектор с тем же числом элементов как X. Поскольку midcross использует интерполяцию, чтобы определить пересекающийся момент, C может содержать значения, которые не соответствуют выборке моментов.
[ возвращает значение формы волны, соответствующее середине контрольного уровня. C,MIDLEV]
= midcross(...)
C = midcross(X,Name,Value)Name,Value.
midcross(...) строит сигнал и отмечает местоположение середины пересечений (середина моментов контрольного уровня) и связанные контрольные уровни. midcross также строит государственные уровни с верхними и более низкими государственными границами.
Входные параметры
|
Двухуровневая форма волны. |
|
Частота дискретизации в герц. |
|
Вектор демонстрационных моментов. Длина |
Аргументы в виде пар имя-значение
Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
|
Середина контрольного уровня как процент амплитуды формы волны. Значение по умолчанию: |
|
Низкие и высокие государственные уровни. |
|
Уровни терпимости (ниже - и верхние государственные границы) выраженный как процент. Смотрите Допуски Государственного уровня. Значение по умолчанию: |
Выходные аргументы
|
Моменты времени середины пересечений контрольного уровня. |
|
Середина контрольного уровня. |
Примеры
Середина момента контрольного уровня двухуровневой формы волны

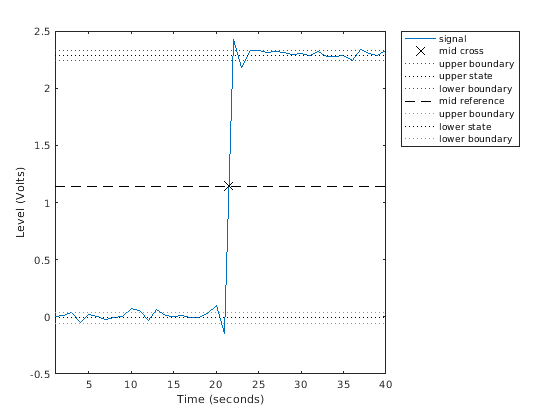

При принятии интервала выборки 1, вычислите середину момента контрольного уровня двухуровневой формы волны. Постройте результат.
load('transitionex.mat','x') midcross(x)
ans = 21.5000
Момент, в который форма волны пересекает 50%-й контрольный уровень, 21.5. Это не момент выборки, существующий во входном векторе. midcross использует интерполяцию, чтобы идентифицировать середину пересечения контрольного уровня.
Середина момента контрольного уровня с частотой дискретизации
Вычислите середину момента контрольного уровня для выбранной двухуровневой формы волны. Используйте информацию времени, чтобы определить частоту дискретизации, которая составляет 4 МГц.
load('transitionex.mat','x','t') Fs = 1/(t(2)-t(1))
Fs = 4000000
Используйте частоту дискретизации, чтобы выразить середину момента контрольного уровня в секундах. Постройте форму волны и аннотируйте результат.
midcross(x,Fs)
ans = 5.1250e-06
Середина момента контрольного уровня Используя демонстрационные моменты
Вычислите середину момента контрольного уровня использование вектора шагов расчета, равных в длине к двухуровневой форме волны. Частота дискретизации составляет 4 МГц.
load('transitionex.mat','x','t') C = midcross(x,t)
C = 5.1250e-06
Аннотируйте результат на графике формы волны.
midcross(x,t);
Середина значения контрольного уровня двухуровневой формы волны
Вычислите уровень, соответствующий середине момента контрольного уровня.
load('transitionex.mat','x','t') [~,midlev] = midcross(x,t)
midlev = 1.1388
Аннотируйте результат на графике формы волны.
midcross(x,t);
Значение момента и формы волны контрольного уровня на шестьдесят процентов
Получите 60%-й момент контрольного уровня и значение для двухуровневой формы волны, выбранной на уровне 4 МГц.
load('transitionex.mat','x','t') [mc,Lev60] = midcross(x,t,'MidPercentReferenceLevel',60)
mc = 5.1473e-06
Lev60 = 1.3682
Аннотируйте результат на графике формы волны.
midcross(x,t,'MidPercentReferenceLevel',60);
Больше о
Допуски государственного уровня
Каждый государственный уровень мог сопоставить ниже - и верхние государственные границы. Эти государственные границы заданы как государственный уровень плюс или минус скалярное кратное различие между высоким состоянием и низким состоянием. Чтобы обеспечить полезную область допуска, скаляр обычно является небольшим числом, таким как 2/100 или 3/100. В целом
область для низкого состояния задана как
где
низкий государственный уровень и
является высоким государственным уровнем. Замените первый срок в уравнении с получить область допуска для высокого состояния.
Следующая фигура иллюстрирует более низкие и верхние 2% государственных границ (области допуска) для положительной полярности двухуровневая форма волны. Красные пунктирные линии указывают на предполагаемые государственные уровни.
Ссылки
[1] Стандарт IEEE® на Переходах, Импульсах и Связанных Формах волны, Стандарт IEEE 181, 2003. p. 20.
Смотрите также
falltime | pulsewidth | risetime | settlingtime | statelevels
