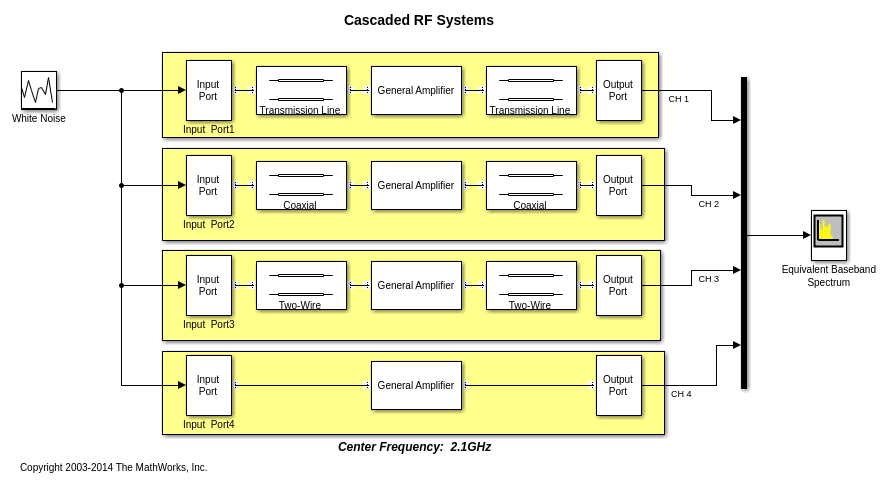

Каскадные подсистемы
Можно использовать поведенческие модели с 2 портами для бюджетного анализа ссылки. В этой библиотеке выборочные частотой компоненты описаны или как смешанные и распределенные элементы или как S-параметры.
Блоки
| General Amplifier | Образцовый нелинейный усилитель описан объектом rfdata или данными о файле |
| S-Parameters Amplifier | Образцовый нелинейный усилитель с помощью S-параметров |
| Y-Parameters Amplifier | Образцовый нелинейный усилитель с помощью Y-параметров |
| Z-Parameters Amplifier | Образцовый нелинейный усилитель с помощью Z-параметров |
| General Mixer | Образцовый микшер и локальный осциллятор описаны объектом rfdata |
| S-Parameters Mixer | Образцовый микшер и локальный осциллятор с помощью S-параметров |
| Y-Parameters Mixer | Образцовый микшер и локальный осциллятор с помощью Y-параметров |
| Z-Parameters Mixer | Образцовый микшер и локальный осциллятор с помощью Z-параметров |
| LC Bandpass Pi | Образцовая сеть пи полосы пропускания LC |
| LC Bandpass Tee | Образцовая полоса пропускания LC кладет сеть для первого удара |
| LC Bandstop Pi | Образцовый LC bandstop сеть пи |
| LC Bandstop Tee | Образцовый LC bandstop кладет сеть для первого удара |
| LC Highpass Pi | Образцовый LC highpass сеть пи |
| LC Highpass Tee | Образцовый LC highpass кладет сеть для первого удара |
| LC Lowpass Pi | Образцовый LC lowpass сеть пи |
| LC Lowpass Tee | Образцовый LC lowpass кладет сеть для первого удара |
| Series R | Образцовый последовательный резистор |
| Series L | Образцовый серийный индуктор |
| Series C | Образцовый последовательный конденсатор |
| Series RLC | Образцовая сеть серии RLC |
| Shunt R | Образцовый резистор шунта |
| Shunt L | Образцовый индуктор шунта |
| Shunt C | Образцовый шунтирующий конденсатор |
| Shunt RLC | Образцовая сеть RLC шунта |
| Connection Port | Порт подключения для подсистемы РФ |
| Input Port | Блок Connection от окружения Simulink до РФ физические блоки |
| Output Port | Блок Connection от РФ физические блоки к окружению Simulink |
| Coaxial Transmission Line | Образцовая коаксиальная линия передачи |
| Coplanar Waveguide Transmission Line | Образцовая компланарная линия передачи волновода |
| Microstrip Transmission Line | Образцовая микрополосковая линия передачи |
| Parallel-Plate Transmission Line | Образцовая линия передачи параллельной пластины |
| RLCG Transmission Line | Образцовая линия передачи RLCG |
| Transmission Line | Образцовая линия передачи |
| Two-Wire Transmission Line | Образцовая двухпроводная линия передачи |
Примеры и руководства
Создайте комплексную основополосно-эквивалентную модель
Описывает, как программное обеспечение RF Blockset™ использует параметры частотного диапазона блоков РФ, чтобы создать основополосно-эквивалентную модель для симуляции временного интервала.
Концепции
Преобразуйте в и от сигналов Simulink
Объясняет, как Входной порт и Выходной порт преобразовывают сигналы Simulink® в и от физической среды моделирования во время симуляции.
Объясняет, как задать нелинейность усилителя и микшера в физической системе
Объясняет, как смоделировать шум в физической системе
Объясняет, какой RF Blockset частот Эквивалентные Основополосные модели ПО для каждого компонента при симуляции каскада, который включает микшер.
Объясняет, как смоделировать повышающее преобразование и квадратурные микшеры понижающего преобразования.
Описывает, как добавлять и соединять блоки в модели Simulink, чтобы представлять компоненты РФ
