Сигналы
Сигналы представляют расчетные выходные параметры симуляции. Сигналы появляются в модели как строки, которые соединяют выходные параметры блоков к входным параметрам других блоков. Чтобы просмотреть данные сигнала в течение и после симуляции, можно отобразить значения сигналов в реальном времени на блок-схеме или регистрировать значения к переменным в рабочей области.
Чтобы управлять математическим поведением модели, можно задать характеристики сигнала включая тип числовых данных, начальное значение симуляции и диапазон значений.
Для обзора сигналов и как вы работаете с ними, смотрите Основы Сигнала.
Блоки
| Signal Specification | Задайте желаемые размерности, шаг расчета, тип данных, числовой тип и другие атрибуты сигнала |
| Bus to Vector | Преобразуйте виртуальную шину в вектор |
| IC | Установите начальное значение сигнала |
| Probe | Атрибуты выходного сигнала, включая ширину, размерность, шаг расчета и комплекс сигнализируют о флаге |
| Rate Transition | Обработайте передачу данных между блоками, действующими на различных уровнях |
| Signal Conversion | Преобразуйте сигнал в новый тип, не изменяя значения сигналов |
| Weighted Sample Time | Поддержите вычисления, включающие шаг расчета |
| Width | Вывод width входного вектора |
Функции
disableimplicitsignalresolution | Преобразуйте модель, чтобы использовать только явное разрешение сигнала |
signalbuilder | Создайте и блоки Signal Builder доступа |
Классы
Simulink.Signal | Задайте атрибуты сигнала |
Темы
Сигналы в Simulink
Создайте, сконфигурируйте и идентифицируйте сигнальные линии.
Модели могут содержать различные виды сигнальной линии включая составные сигналы, виртуальные сигналы и управляющие сигналы.
Виртуальные сигналы могут сделать модель легче поддержать и понять, не влияя на функциональность модели.
Инициализируйте, получите доступ и поймите значения, которые сигналы имеют во время запущенной симуляции.
Подсветите источники сигнала и места назначения
При отладке или исследовании модели, проследите сигнал до его источника или места назначения.
Чтобы протестировать или отладить модель, обеспечьте входной стимул симуляции путем создания взаимозаменяемых групп данных сигнала.
Отобразите значения порта для отладки
Отобразите значения блока выходные параметры на блок-схеме во время симуляции.
Свойства сигнала
Сконфигурируйте свойства данных при помощи Model Data Editor
Осмотрите и отредактируйте элементы данных (сигналы, параметры и состояния) в списке, который можно отсортировать, сгруппироваться, и фильтр.
Можно назвать сигнал так, чтобы можно было идентифицировать и получить доступ к нему более легко. Используйте в своих интересах распространение метки сигнала, чтобы уменьшать усилие по именованию сигнала что перекрестные системные контуры.
Полностью задайте свой проект и оптимизируйте типы данных и сгенерированный код путем определения минимального и максимального значения, которого сигнал может достигнуть во время симуляции.
Определите размерности выходного сигнала
Осмотрите и размерность управляющего сигнала. Используйте в своих интересах взаимодействие между размерностью параметра и сигналом.

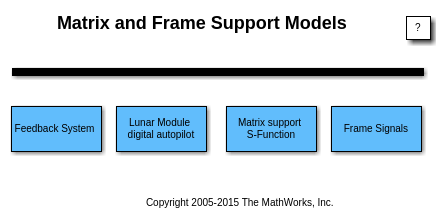

Образцовые системы уравнений и параллельные системы при помощи нескалярных сигналов.
Инициализируйте сигналы и дискретные состояния
Некоторые системы содержат сигналы и состояния, начальные значения которых необходимо задать, например, стартовую позицию и скорость прыгающего мяча.
Используйте тестовые точки, чтобы исключить сигнальные линии из оптимизации, позволяя вам получить доступ к данным моделирования.
Улучшите удобочитаемость модели путем отображения атрибутов сигнала, таких как типы данных и размерности, в блок-схеме.
Обзор диалогового окна свойств сигнала
Обзор диалогового окна свойств сигнала
Сигналы переменного размера
Основы сигнала переменного размера
Сигнал переменного размера является сигналом, размер которого (число элементов в размерности) может измениться во время симуляции.
Модели Simulink Используя сигналы Переменного Размера
Осмотрите модели в качестве примера, которые показывают, как использовать сигналы переменного размера.
S-функции Используя сигналы Переменного Размера
Осмотрите S-функции в качестве примера, которые показывают, как использовать сигналы переменного размера.
Поддержка блока Simulink сигналов Переменного Размера
Можно просмотреть список блоков тот переменный размер поддержки сигналы.
Ограничения сигнала переменного размера
Некоторые функции и продукты не поддерживают сигналы переменного размера.
