DocBlock

Создайте текст, что модель документов и сохранила текст с моделью

Библиотека:
Simulink / Утилиты Всей модели
HDL Coder / Утилиты Всей модели

Описание

DocBlock позволяет вам создавать и редактировать текст, который документирует модель, и сохраните тот текст с моделью. Двойной клик по экземпляру блока создает временный файл, содержащий текст, сопоставленный с этим блоком, и открывает файл в редакторе. Используйте редактор, чтобы изменить текст и сохранить файл. Программное обеспечение Simulink^® хранит содержимое сохраненного файла в образцовом файле.

DocBlock поддерживает HTML, Формат Rich Text Format (RTF) и типы документа текста ASCII. Редакторы по умолчанию для этих различных типов документа

HTML — Microsoft^® Word (при наличии). В противном случае DocBlock открывает документы HTML с помощью редактора, заданного на панели Editor/Debugger Preferences диалогового окна Preferences.
RTF — Microsoft Word (при наличии). В противном случае DocBlock открывает документы RTF с помощью редактора, заданного на панели Editor/Debugger Preferences диалогового окна Preferences.
Текст — DocBlock открывает текстовые документы с помощью редактора, заданного на панели Editor/Debugger Preferences диалогового окна Preferences.

Используйте команду docblock, чтобы изменить редакторы по умолчанию.

Совет

Чтобы отредактировать параметры блоков DocBlock, щелкните правой кнопкой по значку блока и выберите Mask > Mask Parameters....

Параметры

развернуть все

`Code generation template symbol` — Обработайте символ по шаблону для сгенерированного кода
`' '` | `Abstract` | `Description` | `History` | `Modified History` | `Notes`

Введите имя символа шаблона в этом поле. Программное обеспечение Embedded Coder^® использует этот символ, чтобы добавить комментарии в код, сгенерированный из модели. Для получения дополнительной информации смотрите, Добавляют Глобальные Комментарии (Embedded Coder).

Зависимости

Для комментариев, чтобы появиться в сгенерированном коде, необходимо также установить Document type на Text.

Программируемое использование

Параметры блоков: ECoderFlag

Ввод: символьный вектор

Значения: Abstract | Description | History | Modified History | Notes

Значение по умолчанию: '0'

`Document type` — Тип документа
`Text` (значение по умолчанию) | `RTF` | `HTML`

Выберите тип документа, сопоставленного с DocBlock. Опции:

Text
RTF
HTML

Зависимости

Если вы используете DocBlock, чтобы добавить комментарии в ваш код во время генерации кода, гарантировать, что вы устанавливаете Document Type как Text. Если вы установите Document Type как RTF или HTML, ваши комментарии не появятся в коде.

Программируемое использование

Параметры блоков: DocumentType

Ввод: символьный вектор

Значения: Text | RTF | HTML

Значение по умолчанию: 'Text'

Образцовые примеры

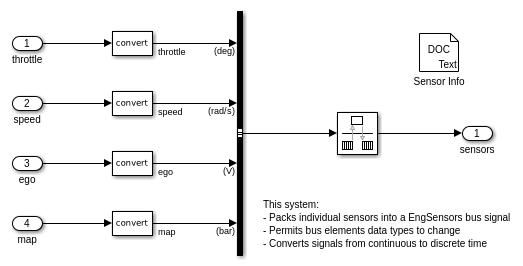

Capture Measurement Descriptions in a DocBlock

Получите описания измерения в DocBlock

Используйте DocBlock, чтобы получить информацию о модели.

Открытый пример

Характеристики блока

Типы данных
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Использует символ шаблона, который вы задаете для параметров блоков Флага Embedded Coder, чтобы добавить комментарии в сгенерированный код. Требует лицензии Embedded Coder. Для получения дополнительной информации смотрите Использование Simulink DocBlock, чтобы Добавить Комментарий (Embedded Coder).

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Для получения дополнительной информации о генерации HDL-кода, смотрите DocBlock.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Смотрите также

Образцовая информация | docblock
