Различный приемник
Направьте среди нескольких выходных параметров с помощью Вариантов
- Библиотека:
Simulink / Маршрутизация Сигнала
Описание
Блок Variant Sink имеет один входной порт и один или несколько выходных портов. Можно задать Варианты как блоки, которые соединяются с выходным портом так, чтобы самое большее один выбор был активен.
Каждый выходной порт сопоставлен с Различным управлением. Различное управление, которое оценивает к true, определяет, какой выходной порт активен.
Во время симуляции Simulink® соединяет активный выбор непосредственно с входным портом блока Variant Sink и игнорирует неактивный выбор.
Порты
Входной параметр
Вывод
Параметры
Variant control mode — Имя Различного режима управления
Expression (значение по умолчанию) | Label
Чтобы выбрать активный Вариант на основе оценки Различных условий, используйте режим Expression, еще выбирают режим Label. Когда вы выбираете Variant control mode как Label, опция Label mode active choice доступна. В режиме Label Различное управление не должно быть создано в глобальной рабочей области. В режиме Label Различное управление является строкой, которая не оценена, и выбор, используемый в симуляции, определяется параметром Label mode active choice. Можно выбрать активный Вариант из опций Label mode active choice.
Когда вы выбираете опцию Label, Различный значок указывает на изменение.
Примечание
Когда вы продвигаете параметр Label mode active choice маску, Variant control mode отключен.
Если блок находится в режиме
Expressionпри продвижении параметра Label mode active choice маску, можно изменить Variant control mode наLabelпутем изменения продвинутого параметра Label mode active choice от диалогового окна Mask.Если блок находится в режиме
Labelпри продвижении параметра Label mode active choice маску, вы не можете изменить Variant control mode на режимExpression.
Для получения информации о продвижении параметров к маске смотрите, Продвигают Параметр Маску.
Порт Количество связанного входного порта
никакое значение по умолчанию
Количество входного порта, который соединяется с одним Вариантом в восходящем направлении блока Variant Sink. Это значение только для чтения.
Щелкните
, чтобы добавить порт или
удалить существующий.
Variant control expression — Различные средства управления, доступные в глобальной рабочей области
'Variant' (значение по умолчанию) | выражение булева условия | объект Simulink.Variant | объект Simulink.Parameter | перечисление
Отображает Различные средства управления, доступные в глобальной рабочей области. Различное управление может быть выражением булева условия или объектом Simulink.Variant, представляющим выражение булева условия. Если вы хотите сгенерировать код для своей модели, необходимо задать контрольные переменные как переменные MATLAB®.
Чтобы ввести нечисловые Различные значения управления, используйте перечисленные данные. Для получения информации об использовании перечислимых данных смотрите Использование Перечислимые Данные в Моделях Simulink
Чтобы ввести Различное имя, дважды кликните ячейку Variant control expression в новой строке и тип в Различном выражении управления. Нажмите Apply после того, как вы отредактируете Различное имя элемента управления. Если вы добавляете или удаляете Различное управление, не применяя изменения, предыдущие редактирования на Различном имени элемента управления потеряны.
Программируемое использование
Параметры блоков:
VariantControls
|
| Ввод: массив ячеек из символьных векторов |
| Значения: Различное управление, которое сопоставлено с Вариантом |
Значение по умолчанию:
'Variant'
|
Condition (read-only) — Условие для Различных средств управления
никакое значение по умолчанию
Отображает Condition для Различных средств управления, которые являются объектами Simulink.Variant. Создайте или измените Различное условие в диалоговом окне параметра Simulink.Variant или в глобальной рабочей области.
Для получения дополнительной информации смотрите, Создают Различные Средства управления Программно и Simulink.Variant.
Label mode active choice — Имя Варианта, чтобы использовать, если режим Элемента управления "метка" выбран
Choice_1 (значение по умолчанию) | имя различного управления
Когда вы выбираете Variant control mode, когда Label, the Label mode active choice опция доступно. Можно выбрать активный Вариант из опций Label mode active choice. Можно также щелкнуть правой кнопкой по значку по блоку Variant Sink и выбрать Label Mode Active Choice.
Выпадающий список Label mode active choice отображает все Различные средства управления, которые в настоящее время заданы в глобальной рабочей области или словаре данных. Используйте допустимые идентификаторы MATLAB, чтобы задать Различные средства управления. Для получения дополнительной информации смотрите Simulink.Variant.
Примечание
Опция Label mode active choice не доступна в режиме Expression.
Зависимости
Чтобы включить этот параметр, выберите режим Label.
Программируемое использование
Параметры блоков:
LabelModeActivechoice
|
| Ввод: символьный вектор |
| Значения: Заданный Различным выражением управления |
Значение по умолчанию:
Choice_1 |
Модель Allow zero active variant controls — Simulate без активного Варианта
off (значение по умолчанию) | on
Чтобы моделировать модель (содержащий блок Variant) без активного Варианта, выберите опцию Allow zero active variant controls. Когда эта опция выбрана и нет никакого активного Варианта, Simulink отключает все блоки, соединенные с потоком ввода и вывода блока Variant Sink. Удаленные блоки проигнорированы из схемы обновления или симуляции.
Если вы не выбираете эту опцию, Simulink генерирует ошибку, когда нет никакого активного Варианта.
Когда вы выбираете эту опцию, Различный значок указывает на изменение.
Зависимости
Опция Expression от Variant control mode выбрана.
Программируемое использование
Параметры блоков:
AllowZeroVariantControls
|
| Ввод: символьный вектор |
Значения:
'off' | 'on'
|
Значение по умолчанию:
'off'
|
Порты блока Show variant condition on block — Annotate
off (значение по умолчанию) | on
Когда вы выбираете эту опцию, Simulink аннотирует каждое Различное управление (выражение условия) на портах блока Variant Sink.
Программируемое использование
Параметры блоков:
ShowConditionOnBlock
|
| Ввод: символьный вектор |
Значения:
'off' | 'on'
|
Значение по умолчанию:
'off'
|
Analyze all choices during update diagram and generate preprocessor conditionals — Анализируйте все Варианты во время схемы обновления или симуляции
off (значение по умолчанию) | on
Когда вы выбираете эту опцию, Simulink анализирует все Варианты во время схемы обновления или симуляции. Этот анализ помогает Simulink поддержать непротиворечивость всех Различных ответвлений во время симуляции и генерации кода. Simulink направляет вывод активных и неактивных областей к внутреннему блоку VariantMerge.
Когда вы выбираете эту опцию, условные выражения препроцессора (#if) сгенерированы в коде с основанными на ERT целями.
Когда вы выбираете эту опцию, Различный значок указывает на изменение.
Для получения дополнительной информации смотрите, Представляют Различные Блоки Источника и Приемника в Сгенерированном коде (Embedded Coder)
Зависимости
Опция
Expressionот Variant control mode выбрана.Флажок доступен для генерации целей ERT только.
Программируемое использование
Параметры блоков:
GeneratePreprocessorConditionals
|
| Ввод: символьный вектор |
Значения:
'off' | 'on'
|
Значение по умолчанию:
'off'
|

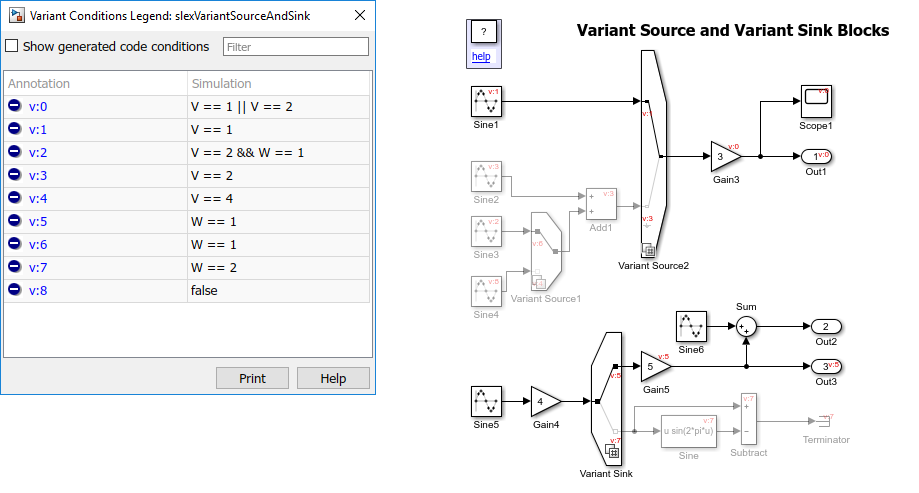

Образцовые примеры
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
Расширенные возможности
Смотрите также
Ручной различный приемник | Ручной различный источник | Модель | Simulink.Variant | Различный источник | Различная подсистема
