Направьте среди нескольких входных параметров с помощью Вариантов
Simulink / Маршрутизация Сигнала

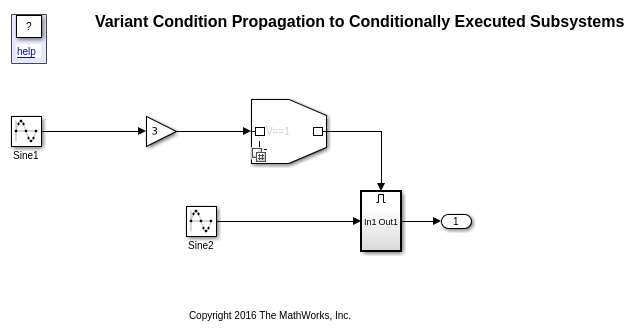

Различный Исходный блок имеет один или несколько входных портов и один выходной порт. Можно задать Варианты как блоки, которые соединяются с входным портом так, чтобы самое большее один выбор был активен.
Каждый входной порт сопоставлен с Различным управлением. Различное управление, которое оценивает к true, определяет, какой входной порт активен.
Когда опция Analyze all choices during update diagram and generate preprocessor conditionals в диалоговом окне блока очищена, затем во время симуляции, Simulink® соединяет активный выбор непосредственно с выходным портом Различного Исходного блока и игнорирует неактивный выбор.
Variant control mode — Имя Различного режима управленияExpression (значение по умолчанию) | LabelЧтобы выбрать активный Вариант на основе оценки Различных условий, используйте режим Expression, еще выбирают режим Label. Когда вы выбираете Variant control mode как Label, опция Label mode active choice доступна. В режиме Label Различное управление не должно быть создано в глобальной рабочей области. Можно выбрать активный Вариант из опций Label mode active choice.
Когда вы выбираете опцию Label, Различный значок указывает на изменение.
Когда вы продвигаете параметр Label mode active choice маску, Variant control mode отключен.
Если блок находится в режиме Expression при продвижении параметра Label mode active choice маску, можно изменить Variant control mode на Label путем изменения продвинутого параметра Label mode active choice от диалогового окна Mask.
Если блок находится в режиме Label при продвижении параметра Label mode active choice маску, вы не можете изменить Variant control mode на режим Expression.
Для получения информации о продвижении параметров к маске смотрите, Продвигают Параметр Маску.
Порт Количество связанного входного портаКоличество входного порта, который соединяется с одним Вариантом в восходящем направлении Различного Исходного блока. Это значение только для чтения.
Щелкните
, чтобы добавить порт или
удалить существующий.
Variant control expression — Различные средства управления, доступные в глобальной рабочей области'Variant' (значение по умолчанию) | выражение булева условия | объект Simulink.Variant | объект Simulink.Parameter | перечислениеОтображает Различные средства управления, доступные в глобальной рабочей области. Различное управление может быть выражением булева условия или объектом Simulink.Variant, представляющим выражение булева условия. Если вы хотите сгенерировать код для своей модели, необходимо задать контрольные переменные, когда Simulink.Parameter возражает.
Чтобы ввести нечисловые Различные значения управления, используйте перечисленные данные. Для получения информации об использовании перечислимых данных смотрите Использование Перечислимые Данные в Моделях Simulink
Чтобы отредактировать Различное имя, дважды кликните ячейку Variant control expression и тип в Различном выражении управления. Нажмите Apply после того, как вы отредактируете Различное имя элемента управления. Если вы добавляете или удаляете Различное управление, не применяя изменения, предыдущие редактирования на Различном имени элемента управления потеряны.
Variant control, который оценивает к true, определяет, какой входной порт должен быть активным.
Параметры блоков:
VariantControls
|
| Ввод: массив ячеек из символьных векторов |
| Значение: Различное управление, которое сопоставлено с Вариантом |
Значение по умолчанию:
'Variant'
|
Condition (read-only) — Условие для Различных средств управленияОтображает Condition для Различных средств управления, которые являются объектами Simulink.Variant. Создайте или измените Различное условие в диалоговом окне параметра Simulink.Variant или в глобальной рабочей области.
Для получения дополнительной информации смотрите, Создают Различные Средства управления Программно и Simulink.Variant.
Label mode active choice — Имя Варианта, чтобы использовать, если режим Элемента управления "метка" выбранChoice_1 (значение по умолчанию) | имя Различного управленияКогда вы выбираете Variant control mode, когда Label, the Label mode active choice опция доступно. Можно выбрать активный Вариант из опций Label mode active choice. Можно также щелкнуть правой кнопкой по значку по Различному Исходному блоку и выбрать Label Mode Active Choice.
Выпадающий список Label mode active choice отображает все Различные средства управления, которые в настоящее время заданы в глобальной рабочей области или словаре данных. Используйте допустимые идентификаторы MATLAB®, чтобы задать Различные средства управления. Для получения дополнительной информации смотрите Simulink.Variant.
Опция Label mode active choice не доступна в режиме Expression.
Чтобы включить этот параметр, выберите режим Label.
Параметры блоков:
LabelModeActivechoice
|
| Ввод: символьный вектор |
| Значение: Заданный Различным выражением управления. |
Значение по умолчанию:
Choice_1 |
Allow zero active variant controls — Simulate без активного Вариантаoff (значение по умолчанию) | onЧтобы моделировать модель (содержащий блок Variant) без активного Варианта, выберите опцию Allow zero active variant controls. Когда эта опция выбрана и нет никакого активного Варианта, Simulink отключает все блоки, соединенные с потоком ввода и вывода Различного Исходного блока. Удаленные блоки проигнорированы из схемы обновления или симуляции.
Если вы не выбираете эту опцию, Simulink генерирует ошибку, когда нет никакого активного Варианта.
Когда вы выбираете эту опцию, Различный значок указывает на изменение.
Опция Expression от Variant control mode выбрана.
Параметры блоков:
AllowZeroVariantControls
|
| Ввод: символьный вектор |
Значения:
'off' | 'on'
|
Значение по умолчанию:
'off'
|

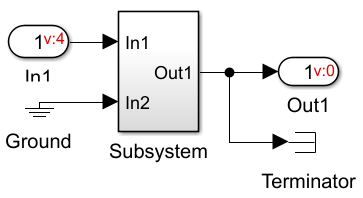

Show variant condition on block — Annotateoff (значение по умолчанию) | onКогда вы выбираете эту опцию, Simulink аннотирует каждое Различное управление (выражение условия) на Различных портах Исходного блока.
Параметры блоков:
ShowConditionOnBlock
|
| Ввод: символьный вектор |
Значение:
'off' | 'on'
|
Значение по умолчанию:
'off'
|
Analyze all choices during update diagram and generate preprocessor conditionals — Анализируйте все Варианты во время схемы обновления или симуляцииoff (значение по умолчанию) | onКогда вы выбираете эту опцию, Simulink анализирует все Варианты во время схемы обновления или симуляции. Этот анализ помогает Simulink поддержать непротиворечивость всех Различных ответвлений во время симуляции и генерации кода. Simulink направляет вывод активных и неактивных областей к внутреннему блоку VariantMerge.
Когда эта опция выбрана, условные выражения препроцессора (#if) сгенерированы в коде с основанными на ERT целями.
Если эта опция выбрана во время генерации кода, тип данных и семантика во всех входных портах Различного Исходного блока должны быть тем же самым, чтобы избежать отказа.
Когда вы выбираете эту опцию, Различный значок указывает на изменение.
Для получения дополнительной информации смотрите, Представляют Различные Блоки Источника и Приемника в Сгенерированном коде (Embedded Coder)
Опция Expression от Variant control mode выбрана.
Флажок доступен для генерации целей ERT только.
Параметры блоков:
GeneratePreprocessorConditionals
|
| Ввод: символьный вектор |
Значение:
'off' | 'on'
|
Значение по умолчанию:
'off'
|
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
Ручной различный приемник | Ручной различный источник | Модель | Simulink.Variant | Различный приемник | Различная подсистема
