vrpatch2ifs
Преобразуйте закрашенные фигуры MATLAB в узлы IndexedFaceSet
Синтаксис
node = vrpatch2ifs(patches,world)node = vrpatch2ifs(patches,shape)node = vrpatch2ifs(patches,parent)vrpatch2ifs(patches,ifs)Описание
node = vrpatch2ifs(patches,world)patches и сохраняет результат в массив vrnode node. Каждый получившийся узел IndexedFaceSet в node перенесен созданным узлом Shape, находящимся на корневом уровне виртуального мира world.
node = vrpatch2ifs(patches,shape)patches и сохраняет результат в массив vrnode node. Каждый получившийся узел IndexedFaceSet в узле является дочерним элементом соответствующего узла Формы в массиве формы. Если узел Формы уже содержит узел IndexedFaceSet, что IndexedFaceSet перезаписывается. Количество закрашенных фигур должно равняться количеству узлов Shape.
Примечание
Эта функция преобразовывает только геометрию и цветные данные закрашенной фигуры.
Примеры
Преобразуйте закрашенные фигуры MATLAB в узлы IndexedFaceSet
Эта команда преобразовывает три закрашенных фигуры MATLAB® в узлы IndexedFaceSet.

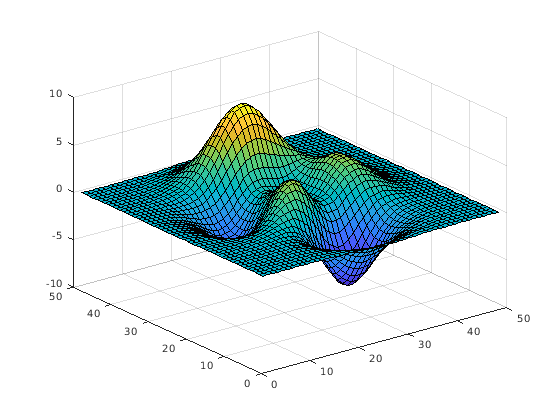

Создайте использование поверхности MATLAB функция peaks.
fig = figure('Name','Source peaks surface'); s = surf(peaks);
Преобразуйте поверхность peaks в закрашенную фигуру.
peaksPatch = patch(surf2patch(s));
delete(s);

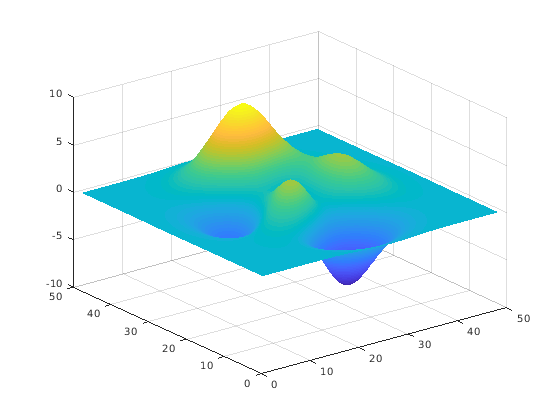

shading interp;
Создайте и откройте пустой виртуальный мир.
w2 = vrworld('');
open(w2);Создайте и свяжите точку зрения
dv = vrnode(w2, 'DefaultViewpoint','Viewpoint'); dv.position = [-1 15 30]; dv.orientation = [-0.38 -0.93 0 0.55]; setfield(dv,'set_bind',true); %#ok<STFLD,SFLD>
Преобразуйте закрашенную фигуру в IndexedFaceSet узлы. Получившиеся узлы создаются на корневом уровне предоставленного объекта vrworld),
vrpatch2ifs(peaksPatch,w2);

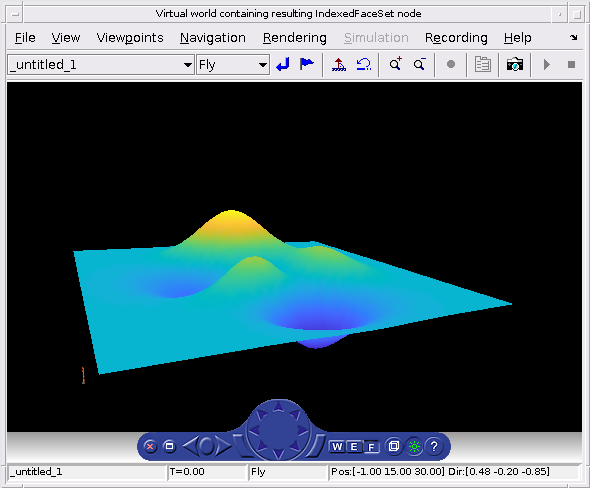

Покажите результат.
vrfig2 = vrfigure(w2,'Name',... 'Virtual world containing resulting IndexedFaceSet node');
