Сгенерируйте данные из смеси двух двумерных Распределений Гаусса.

mu1 = [1 2];
Sigma1 = [2 0; 0 0.5];
mu2 = [-3 -5];
Sigma2 = [1 0;0 1];
rng(1); % For reproducibility
X = [mvnrnd(mu1,Sigma1,1000);mvnrnd(mu2,Sigma2,1000)];

Соответствуйте Гауссовой модели смеси. Укажите, что существует два компонента.

GMModel = fitgmdist(X,2);

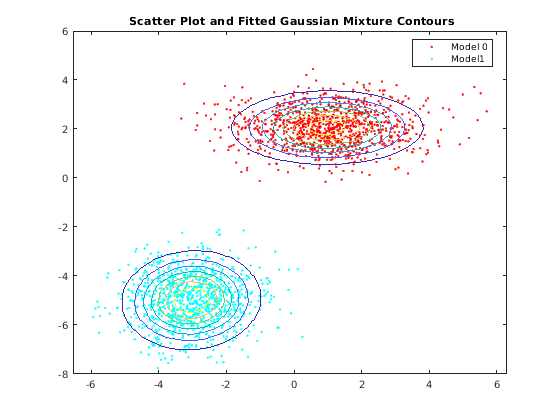

Отобразите данные на графике по подходящим Гауссовым контурам модели смеси.

figure
y = [zeros(1000,1);ones(1000,1)];
h = gscatter(X(:,1),X(:,2),y);
hold on
gmPDF = @(x1,x2)reshape(pdf(GMModel,[x1(:) x2(:)]),size(x1));
g = gca;
fcontour(gmPDF,[g.XLim g.YLim])
title('{\bf Scatter Plot and Fitted Gaussian Mixture Contours}')
legend(h,'Model 0','Model1')
hold off

Сгенерируйте данные из смеси двух двумерных Распределений Гаусса. Создайте третий предиктор, который является суммой первых и вторых предикторов.

mu1 = [1 2];
Sigma1 = [1 0; 0 1];
mu2 = [3 4];
Sigma2 = [0.5 0; 0 0.5];
rng(3); % For reproducibility
X1 = [mvnrnd(mu1,Sigma1,100);mvnrnd(mu2,Sigma2,100)];
X = [X1,X1(:,1)+X1(:,2)];

Столбцы X линейно зависят. Это может вызвать плохо обусловленные оценки ковариации.

Соответствуйте Гауссовой модели смеси к данным. Можно использовать операторы try / catch, чтобы помочь управлять сообщениями об ошибке.

rng(1); % Reset seed for common start values
try
    GMModel = fitgmdist(X,2)
catch exception
    disp('There was an error fitting the Gaussian mixture model')
    error = exception.message
end

There was an error fitting the Gaussian mixture model

error =
'Ill-conditioned covariance created at iteration 2.'

Оценки ковариации плохо обусловлены. Следовательно, остановки оптимизации и ошибка появляются.

Соответствуйте Гауссовой модели смеси снова, но используйте регуляризацию.

rng(3); % Reset seed for common start values
GMModel = fitgmdist(X,2,'RegularizationValue',0.1)

GMModel =

Gaussian mixture distribution with 2 components in 3 dimensions
Component 1:
Mixing proportion: 0.536725
Mean:    2.8831    3.9506    6.8338

Component 2:
Mixing proportion: 0.463275
Mean:    0.8813    1.9758    2.8571

В этом случае алгоритм сходится к решению из-за регуляризации.

Гауссовы модели смеси требуют, чтобы вы задали много компонентов перед стать подходящим к данным. Для многих приложений может быть трудно знать соответствующее количество компонентов. Этот пример показывает, как исследовать данные и попытаться получить исходное предположение в количестве компонентов с помощью анализа главных компонентов.

Загрузите ирисовый набор данных Фишера.

load fisheriris
classes = unique(species)

classes = 3x1 cell array
    {'setosa'    }
    {'versicolor'}
    {'virginica' }

Набор данных содержит три класса ирисовых разновидностей. Анализ продолжает, как будто это неизвестно.

Используйте анализ главных компонентов, чтобы уменьшать размерность данных к двум размерностям для визуализации.

[~,score] = pca(meas,'NumComponents',2);

Соответствуйте трем Гауссовым моделям смеси к данным путем определения 1, 2, и 3 компонента. Увеличьте число итераций оптимизации к 1000. Используйте запись через точку, чтобы сохранить итоговые оценки параметра. По умолчанию программное обеспечение соответствует полным и различным ковариациям для каждого компонента.

GMModels = cell(3,1); % Preallocation
options = statset('MaxIter',1000);
rng(1); % For reproducibility

for j = 1:3
    GMModels{j} = fitgmdist(score,j,'Options',options);
    fprintf('\n GM Mean for %i Component(s)\n',j)
    Mu = GMModels{j}.mu
end

 GM Mean for 1 Component(s)

Mu = 1×2
10-14 ×

   -0.2861   -0.0871

 GM Mean for 2 Component(s)

Mu = 2×2

    1.3212   -0.0954
   -2.6424    0.1909

 GM Mean for 3 Component(s)

Mu = 3×2

    0.4856   -0.1287
    1.4484   -0.0904
   -2.6424    0.1909

GMModels является массивом ячеек, содержащим три, адаптированные модели gmdistribution. Средние значения в этих трех моделях компонента отличаются, предполагая, что модель различает три ирисовых разновидности.

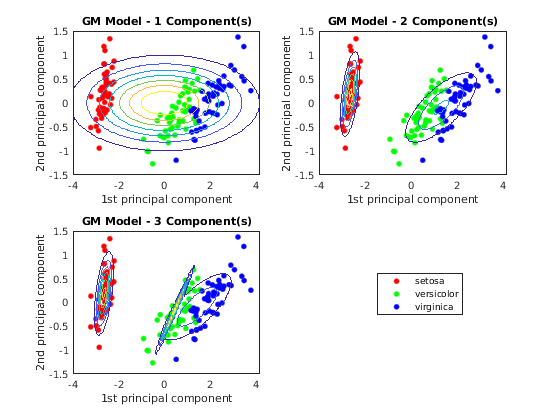

Постройте очки по подходящим Гауссовым контурам модели смеси. Поскольку набор данных включает метки, используйте gscatter, чтобы различать истинное количество компонентов.

figure
for j = 1:3
    subplot(2,2,j)
    h1 = gscatter(score(:,1),score(:,2),species);
    h = gca;
    hold on
    gmPDF = @(x1,x2)reshape(pdf(GMModels{j},[x1(:) x2(:)]),size(x1));
    fcontour(gmPDF,[h.XLim h.YLim],'MeshDensity',100)
    title(sprintf('GM Model - %i Component(s)',j));
    xlabel('1st principal component');
    ylabel('2nd principal component');
    if(j ~= 3)
        legend off;
    end
    hold off
end
g = legend(h1);
g.Position = [0.7 0.25 0.1 0.1];

Трехкомпонентная Гауссова модель смеси, в сочетании с PCA, похожа на него, различает три ирисовых разновидности.

Существуют другие опции, которые можно использовать, чтобы помочь выбрать соответствующее количество компонентов для Гауссовой модели смеси. Например,

Гауссовы модели смеси требуют, чтобы вы задали много компонентов перед стать подходящим к данным. Для многих приложений может быть трудно знать соответствующее количество компонентов. Этот пример использует статистическую величину подгонки AIC, чтобы помочь вам выбрать оптимальную подгонку Гауссова модель смеси по переменным количествам компонентов.

Сгенерируйте данные из смеси двух двумерных Распределений Гаусса.

mu1 = [1 1];
Sigma1 = [0.5 0; 0 0.5];
mu2 = [2 4];
Sigma2 = [0.2 0; 0 0.2];
rng(1);
X = [mvnrnd(mu1,Sigma1,1000);mvnrnd(mu2,Sigma2,1000)];

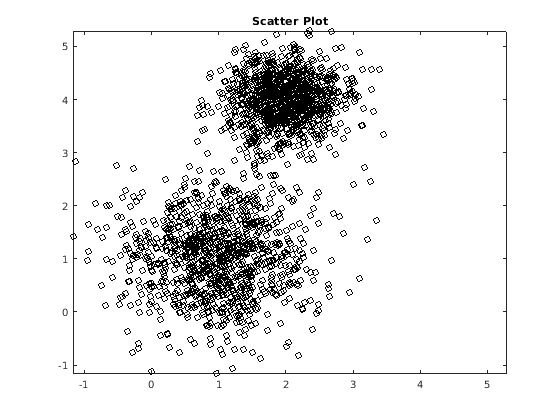

plot(X(:,1),X(:,2),'ko')
title('Scatter Plot')
xlim([min(X(:)) max(X(:))]) % Make axes have the same scale
ylim([min(X(:)) max(X(:))])

Если вы не знаете базовые значения параметров, графики рассеивания предлагает:

Соответствуйте двухкомпонентной Гауссовой модели смеси. На основе контроля графика рассеивания укажите, что ковариационные матрицы являются диагональными. Распечатайте итоговую итерацию и loglikelihood статистическую величину к Командному окну путем передачи структуры statset как значения аргумента пары "имя-значение" Options.

options = statset('Display','final');
GMModel = fitgmdist(X,2,'CovarianceType','diagonal','Options',options);

11 iterations, log-likelihood = -4787.38

GMModel является подходящей моделью gmdistribution.

Исследуйте AIC по переменным количествам компонентов.

AIC = zeros(1,4);
GMModels = cell(1,4);
options = statset('MaxIter',500);
for k = 1:4
    GMModels{k} = fitgmdist(X,k,'Options',options,'CovarianceType','diagonal');
    AIC(k)= GMModels{k}.AIC;
end

[minAIC,numComponents] = min(AIC);
numComponents

numComponents = 2

BestModel = GMModels{numComponents}

BestModel =

Gaussian mixture distribution with 2 components in 2 dimensions
Component 1:
Mixing proportion: 0.501719
Mean:    1.9824    4.0013

Component 2:
Mixing proportion: 0.498281
Mean:    0.9880    1.0511

Самый маленький AIC происходит, когда программное обеспечение соответствует двухкомпонентной Гауссовой модели смеси.

Гауссовы оценки параметра модели смеси могут меняться в зависимости от различных начальных значений. Этот пример показывает, как управлять начальными значениями, когда вы соответствуете Гауссовым моделям смеси с помощью fitgmdist.

Загрузите ирисовый набор данных Фишера. Используйте лепестковые длины и ширины как предикторы.

load fisheriris
X = meas(:,3:4);

Соответствуйте Гауссовой модели смеси к данным с помощью начальных значений по умолчанию. Существует три ирисовых разновидности, поэтому задайте k = 3 компонента.

rng(10); % For reproducibility
GMModel1 = fitgmdist(X,3);

По умолчанию, программное обеспечение:

Соответствуйте Гауссовой модели смеси путем соединения каждого наблюдения с его меткой.

y = ones(size(X,1),1);
y(strcmp(species,'setosa')) = 2;
y(strcmp(species,'virginica')) = 3;

GMModel2 = fitgmdist(X,3,'Start',y);

Соответствуйте Гауссовой модели смеси путем явного определения начальных средних значений, ковариационных матриц, и смешивания пропорций.

Mu = [1 1; 2 2; 3 3];
Sigma(:,:,1) = [1 1; 1 2];
Sigma(:,:,2) = 2*[1 1; 1 2];
Sigma(:,:,3) = 3*[1 1; 1 2];
PComponents = [1/2,1/4,1/4];
S = struct('mu',Mu,'Sigma',Sigma,'ComponentProportion',PComponents);

GMModel3 = fitgmdist(X,3,'Start',S);

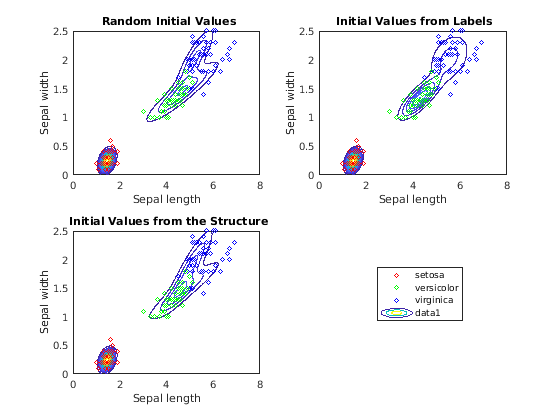

Используйте gscatter, чтобы построить точечную диаграмму, которая различает ирисовые разновидности. Для каждой модели постройте подходящие Гауссовы контуры модели смеси.

figure
subplot(2,2,1)
h = gscatter(X(:,1),X(:,2),species,[],'o',4);
haxis = gca;
xlim = haxis.XLim;
ylim = haxis.YLim;
d = (max([xlim ylim])-min([xlim ylim]))/1000;
[X1Grid,X2Grid] = meshgrid(xlim(1):d:xlim(2),ylim(1):d:ylim(2));
hold on
contour(X1Grid,X2Grid,reshape(pdf(GMModel1,[X1Grid(:) X2Grid(:)]),...
    size(X1Grid,1),size(X1Grid,2)),20)
uistack(h,'top')
title('{\bf Random Initial Values}');
xlabel('Sepal length');
ylabel('Sepal width');
legend off;
hold off
subplot(2,2,2)
h = gscatter(X(:,1),X(:,2),species,[],'o',4);
hold on
contour(X1Grid,X2Grid,reshape(pdf(GMModel2,[X1Grid(:) X2Grid(:)]),...
    size(X1Grid,1),size(X1Grid,2)),20)
uistack(h,'top')
title('{\bf Initial Values from Labels}');
xlabel('Sepal length');
ylabel('Sepal width');
legend off
hold off
subplot(2,2,3)
h = gscatter(X(:,1),X(:,2),species,[],'o',4);
hold on
contour(X1Grid,X2Grid,reshape(pdf(GMModel3,[X1Grid(:) X2Grid(:)]),...
    size(X1Grid,1),size(X1Grid,2)),20)
uistack(h,'top')
title('{\bf Initial Values from the Structure}');
xlabel('Sepal length');
ylabel('Sepal width');
legend('Location',[0.7,0.25,0.1,0.1]);
hold off

Согласно контурам, GMModel2, кажется, предлагает небольшой trimodality, в то время как другие предлагают бимодальные распределения.

Отобразите предполагаемые средние значения компонента.

table(GMModel1.mu,GMModel2.mu,GMModel3.mu,'VariableNames',...
    {'Model1','Model2','Model3'})

ans=3×3 table
         Model1               Model2              Model3
    _________________    ________________    ________________

    5.2115     2.0119    4.2857    1.3339    1.4604    0.2429
     1.461    0.24423     1.462     0.246    4.7509    1.4629
    4.6829     1.4429    5.5507    2.0316    5.0158    1.8592

GMModel2, кажется, отличает между ирисовыми разновидностями лучшее.
