bboxOverlapRatio
Вычислите отношение перекрытия ограничительной рамки
Синтаксис
overlapRatio = bboxOverlapRatio(bboxA,bboxB)overlapRatio = bboxOverlapRatio(bboxA, bboxB, ratioType)Описание
overlapRatio = bboxOverlapRatio(bboxA,bboxB)bboxA и bboxB. Функция возвращает значение overlapRatio между 0 и 1, где 1 подразумевает совершенное перекрытие.
overlapRatio = bboxOverlapRatio(bboxA, bboxB, ratioType)ratioType или на 'Union' или на 'Min'.
Примеры
Вычислите отношение перекрытия между двумя ограничительными рамками
Задайте две ограничительных рамки в формате [x y высота ширины].
bboxA = [150,80,100,100]; bboxB = bboxA + 50;

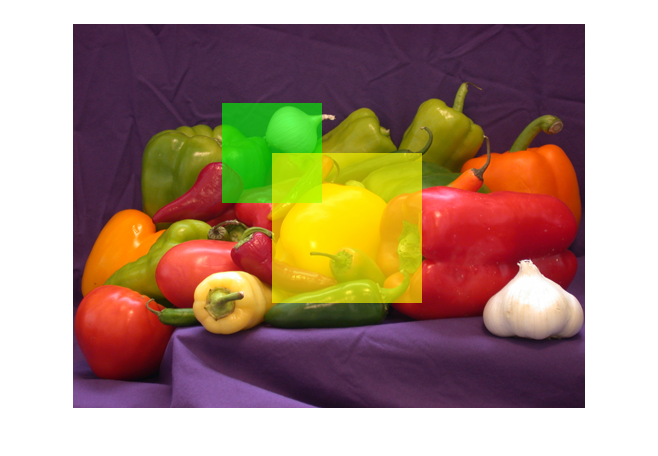

Отобразите ограничительные рамки на изображении.
I = imread('peppers.png'); RGB = insertShape(I,'FilledRectangle',bboxA,'Color','green'); RGB = insertShape(RGB,'FilledRectangle',bboxB,'Color','yellow'); imshow(RGB)
Вычислите отношение перекрытия между этими двумя ограничительными рамками.
overlapRatio = bboxOverlapRatio(bboxA,bboxB)
overlapRatio = 0.0833
Вычислите отношение перекрытия между каждой парой ограничительных рамок
Случайным образом сгенерируйте два набора ограничительных рамок.
bboxA = 10*rand(5,4); bboxB = 10*rand(10,4);
Гарантируйте, что ширина и высота полей положительны.
bboxA(:,3:4) = bboxA(:,3:4) + 10; bboxB(:,3:4) = bboxB(:,3:4) + 10;
Вычислите отношение перекрытия между каждой парой.
overlapRatio = bboxOverlapRatio(bboxA,bboxB)
overlapRatio = 5×10
0.2431 0.2329 0.3418 0.5117 0.7972 0.1567 0.1789 0.4339 0.0906 0.5766
0.3420 0.1655 0.7375 0.5188 0.2786 0.3050 0.2969 0.4350 0.2477 0.2530
0.4844 0.3290 0.3448 0.1500 0.1854 0.4976 0.5629 0.4430 0.5027 0.2685
0.3681 0.0825 0.3499 0.0840 0.0658 0.5921 0.6498 0.1930 0.7433 0.0676
0.3752 0.1114 0.3114 0.0696 0.0654 0.5408 0.6234 0.2046 0.7557 0.0717
Входные параметры
bboxA — Boundingbox
M-by-4 матрица
Ограничительная рамка, заданная как M-by-4 матрица. Каждая строка bboxA содержит вектор в формате [x y width height], где x и y соответствуют левому верхнему углу ограничительной рамки. Ограничительные рамки вводят bboxA, и bboxB должен быть действительным, конечным, и неразреженным.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32
bboxB — Boundingbox
M-by-4 матрица
Ограничительная рамка, заданная как M-by-4 матрица. Каждая строка bboxB содержит вектор в формате [x y width height], где x и y соответствуют левому верхнему углу ограничительной рамки. Ограничительные рамки вводят bboxA, и bboxB должен быть действительным, конечным, и неразреженным.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32
ratioType — Тип отношения
'Union' (значение по умолчанию) | 'Min'
Тип отношения, заданный как вектор символов 'Union' или 'Min'.
Установите тип отношения на
'Union'вычислять отношение как область пересечения междуbboxAиbboxB, разделенным на область объединения двух.Установите тип отношения на
'Min'вычислять отношение как область пересечения междуbboxAиbboxB, разделенным на минимальную область этих двух ограничительных рамок.
Типы данных: char
Выходные аргументы
overlapRatio — Перекройте отношение между двумя ограничительными рамками
M-by-N матрица
Перекройте отношение между двумя ограничительными рамками, возвращенными как M-by-N матрица. Каждый (I, J) элемент в выходной матрице соответствует отношению перекрытия между строкой I в bboxA и строкой J в bboxB. Функция возвращает overlapRatio в между 0 и 1, где 1 подразумевает совершенное перекрытие. Если или bboxA или bboxB являются двойными, то функция возвращает overlapRatio как double. В противном случае функция возвращает его как single.
Функция вычисляет отношение перекрытия на основе типа отношения. Можно установить ratioType на 'Union' или 'Min':
Типы данных: single | double
