wlanHTLTFChannelEstimate

Оценка канала с помощью HT-LTF

Синтаксис

chEst = wlanHTLTFChannelEstimate(demodSig,cfg)

chEst = wlanHTLTFChannelEstimate(demodSig,cfg,span)

Описание

chEst = wlanHTLTFChannelEstimate(demodSig,cfg) возвращает оценку канала с помощью демодулируемого HT-LTF ^{[] 1}сигнал, demodSig, учитывая параметры, заданные в объекте cfg настройки.

пример

chEst = wlanHTLTFChannelEstimate(demodSig,cfg,span) возвращает оценку канала и указывает, что промежуток фильтра скользящего среднего значения раньше выполнял сглаживание частоты.

Примеры

свернуть все

Оцените канал SISO Используя HT-LTF

Скрипт Open Live Script

Оцените и постройте коэффициенты канала канала формата HT-mixed при помощи высокой пропускной способности длинное учебное поле.

Создайте объект настройки формата HT. Сгенерируйте соответствующий HT-LTF на основе объекта.

cfg = wlanHTConfig;
txSig = wlanHTLTF(cfg);

Умножьте переданный сигнал HT-LTF на 0,2 + 0.1i и передайте его через канал AWGN. Демодулируйте полученный сигнал.

rxSig = awgn(txSig*(0.2+0.1i),30);
demodSig = wlanHTLTFDemodulate(rxSig,cfg);

Оцените ответ канала с помощью демодулируемого HT-LTF.

est = wlanHTLTFChannelEstimate(demodSig,cfg);

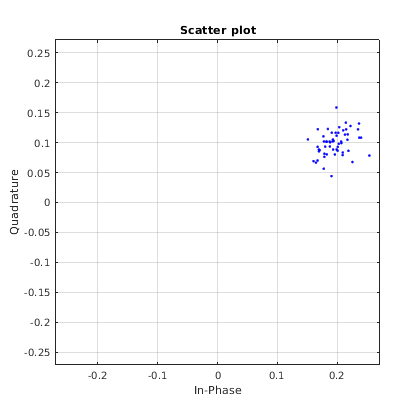

Постройте оценку канала.

scatterplot(est)
grid

Оценка канала совпадает с комплексным множителем канала.

Оцените канал MIMO Используя HT-LTF

Скрипт Open Live Script

Оцените коэффициенты канала 2x2 канал MIMO при помощи высокой пропускной способности длинное учебное поле. Восстановите HT-поле-данных и определите количество битовых ошибок.

Создайте объект настройки формата HT-mixed для канала, имеющего два пространственных потока и четыре антенны передачи. Передайте полную форму волны HT.

cfg = wlanHTConfig('NumTransmitAntennas',2, ...
    'NumSpaceTimeStreams',2,'MCS',11);
txPSDU = randi([0 1],8*cfg.PSDULength,1);
txWaveform = wlanWaveformGenerator(txPSDU,cfg);

Передайте переданную форму волны через 2x2 канал TGn.

tgnChan = wlanTGnChannel('SampleRate',20e6, ...
    'NumTransmitAntennas',2, ...
    'NumReceiveAntennas',2, ...
    'LargeScaleFadingEffect','Pathloss and shadowing');
rxWaveformNoNoise = tgnChan(txWaveform);

Создайте канал AWGN с шумовой степенью, nVar, соответствуя получателю, имеющему шумовую фигуру на 9 дБ. Шумовая степень равна kTBF, где k является константой Больцманна, T является окружающей шумовой температурой (290K), B является пропускной способностью (20 МГц), и F является шумовой фигурой (9 дБ).

nVar = 10^((-228.6 + 10*log10(290) + 10*log10(20e6) + 9)/10);
awgnChan = comm.AWGNChannel('NoiseMethod','Variance', ...
    'Variance',nVar);

Передайте сигнал через канал AWGN.

rxWaveform = awgnChan(rxWaveformNoNoise);

Определите индексы для HT-LTF. Извлеките HT-LTF от полученной формы волны. Демодулируйте HT-LTF.

indLTF  = wlanFieldIndices(cfg,'HT-LTF');
rxLTF = rxWaveform(indLTF(1):indLTF(2),:);
ltfDemodSig = wlanHTLTFDemodulate(rxLTF,cfg);

Сгенерируйте оценку канала при помощи демодулируемого сигнала HT-LTF. Задайте промежуток фильтра сглаживания трех поднесущих.

chEst = wlanHTLTFChannelEstimate(ltfDemodSig,cfg,3);

Извлеките HT-поле-данных от полученной формы волны.

indData = wlanFieldIndices(cfg,'HT-Data');
rxDataField = rxWaveform(indData(1):indData(2),:);

Восстановите данные и проверьте, что там никакие битовые ошибки не произошли.

rxPSDU = wlanHTDataRecover(rxDataField,chEst,nVar,cfg);

numErrs = biterr(txPSDU,rxPSDU)

numErrs = 0

Входные параметры

свернуть все

`demodSig` — Демодулируемый сигнал HT-LTF
Трехмерный массив

Демодулируемый сигнал HT-LTF, заданный как _ST N N_SYM N_R массивом. _ST N является количеством занятых поднесущих, N_{, SYM} является количеством символов HT-LTF OFDM, и N _R является количеством, получают антенны.

Типы данных: double
Поддержка комплексного числа: Да

`cfg` — Конфигурационная информация
`wlanHTConfig`

Конфигурационная информация, заданная как объект wlanHTConfig. Функция использует следующие свойства объектов wlanHTConfig:

`ChannelBandwidth` — Пропускная способность канала
`'CBW20'` (значение по умолчанию) | `'CBW40'`

Пропускная способность канала в МГц, заданном как 'CBW20' или 'CBW40'.

Типы данных: char | string

`NumSpaceTimeStreams` — Количество пространственно-временных потоков
1 (значение по умолчанию) | 2 | 3 | 4

Количество пространственно-временных потоков в передаче, заданной как 1, 2, 3, или 4.

Типы данных: double

`NumExtensionStreams` — Количество дополнительных пространственных потоков
0 (значений по умолчанию) | 1 | 2 | 3

Количество дополнительных пространственных потоков в передаче, заданной как 0, 1, 2, или 3. Когда NumExtensionStreams больше, чем 0, SpatialMapping должен быть 'Custom'.

Типы данных: double

`MCS` — Модуляция и схема кодирования
0 (значений по умолчанию) | целое число от 0 до 31

Модуляция и схема кодирования использовать для передачи текущего пакета, заданного как целое число от 0 до 31. Установка MCS идентифицирует, какая комбинация уровня модуляции и кодирования используется, и количество пространственных потоков (_NSS).

MCS ^{(Примечание 1)}	_NSS ^{(Примечание 1)}	Модуляция	Кодирование уровня
0, 8, 16, или 24	1, 2, 3, или 4	`BPSK`	1/2
1, 9, 17, или 25	1, 2, 3, или 4	`QPSK`	1/2
2, 10, 18, или 26	1, 2, 3, или 4	`QPSK`	3/4
3, 11, 19, или 27	1, 2, 3, или 4	`16QAM`	1/2
4, 12, 20, или 28	1, 2, 3, или 4	`16QAM`	3/4
5, 13, 21, или 29	1, 2, 3, или 4	`64QAM`	2/3
6, 14, 22, или 30	1, 2, 3, или 4	`64QAM`	3/4
7, 15, 23, или 31	1, 2, 3, или 4	`64QAM`	5/6
^{Примечание 1} MCS от 0 до 7 имеет один пространственный поток. MCS от 8 до 15 имеет два пространственных потока. MCS от 16 до 23 имеет три пространственных потока. MCS от 24 до 31 имеет четыре пространственных потока.

Смотрите IEEE^® 802.11™-2012, Раздел 20.6 для дальнейшего описания зависимых параметров MCS.

При работе с HT-полем-данных, если количество пространственно-временных потоков равно количеству пространственных потоков, не используется никакое пространственно-временное блочное кодирование (STBC). Смотрите IEEE 802.11-2012, Раздел 20.3.11.9.2 для дальнейшего описания отображения STBC.

Пример: 22 указывает на MCS с тремя пространственными потоками, 64-QAM модуляцией и уровнем кодирования 3/4.

Типы данных: double

`span` — Отфильтруйте промежуток
положительное нечетное целое число

Отфильтруйте промежуток фильтра сглаживания частоты, заданного как нечетное целое число. Промежуток выражается как много поднесущих.

Примечание

Если смежные поднесущие будут высоко коррелироваться, сглаживание частоты приведет к значительному шумоподавлению. Однако в высоко частоте выборочный канал, сглаживание может ухудшить качество оценки канала.

Типы данных: double

Выходные аргументы

свернуть все

`chEst` — Оценка канала
Трехмерный массив

Оценка канала между всеми комбинациями пространственно-временных потоков и получает антенны, возвращенные как N _"ST" (N _STS+NESS)-by-NR массив. _ST N является количеством занятых поднесущих, N_{, STS} является количеством пространственно-временных потоков. _ESS N является количеством дополнительных пространственных потоков. N _R является количеством, получают антенны. Данные и экспериментальные поднесущие включены в оценку канала.

Типы данных: double
Поддержка комплексного числа: Да

Больше о

свернуть все

HT-LTF

Высокая пропускная способность длинное учебное поле (HT-LTF) расположена между HT-STF и полем данных пакета HT-mixed.

Как описано в Станд. IEEE 802.11-2012, Раздел 20.3.9.4.6, получатель может использовать HT-LTF, чтобы оценить канал MIMO между набором картопостроителя QAM выходные параметры (или, если STBC применяется, энкодер STBC выходные параметры), и получить цепочки. Фрагмент HT-LTF имеет одну или две части. Первая часть состоит из один, два, или четыре HT-LTFs, которые необходимы для демодуляции фрагмента HT-данных PPDU. Эти HT-LTFs упоминаются как HT-DLTFs. Дополнительная вторая часть состоит из нуля, один, два, или четыре HT-LTFs, которые могут использоваться, чтобы звучать как дополнительные пространственные размерности канала MIMO, не используемого фрагментом HT-данных PPDU. Эти HT-LTFs упоминаются как HT-ELTFs. Каждый HT длинный учебный символ является 4 μs. Количество пространственно-временных потоков и количество дополнительных потоков определяют количество переданных символов HT-LTF.

Таблицы 20-12, 20-13 и 20-14 от Станд. IEEE 802.11-2012 воспроизводятся здесь.

Определение _NSTS Определение _NHTDLTF Определение _NHTELTF

Таблица 20-12 задает количество пространственно-временных потоков (_NSTS) на основе количества пространственных потоков (_NSS) от MCS и поля STBC.

Таблица 20-13 задает количество HT-DLTFs, требуемого для _NSTS.

Таблица 20-14 задает количество HT-ELTFs, требуемого для количества дополнительных пространственных потоков (_NESS). _NESS задан в _HT-SIG2.

_{NSS from MCS}	Поле STBC	_NSTS
1	0	1
1	1	2
2	0	2
2	1	3
2	2	4
3	0	3
3	1	4
4	0	4

_NSTS	_NHTDLTF
1	1
2	2
3	4
4	4

_NESS	_NHTELTF
0	0
1	1
2	2
3	4

Дополнительные ограничения включают:

_NHTLTF = _NHTDLTF + _NHTELTF ≤ 5.
_NSTS + _NESS ≤ 4.
- Когда _NSTS = 3, _NESS не может превысить тот.
- Если _NESS = 1, когда _NSTS = 3 затем _{NHTLTF = 5}.

Ссылки

[1] Станд. IEEE 802.11™-2012 Стандарт IEEE для Информационных технологий — Телекоммуникаций и обмена информацией между системами, Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Спецификации.

[2] Perahia, E. и Р. Стейси. Беспроводная LAN следующего поколения: 802.11n и 802.11ac. 2-й выпуск, Соединенное Королевство: Издательство Кембриджского университета, 2013.
