Восстановите информационные биты в поле VHT-SIG-A путем выполнения оценки канала на L-LTF по 1x2 квазистатический исчезающий канал

Создайте объект wlanVHTConfig, имеющий пропускную способность канала 80 МГц. Сгенерируйте сигналы поля L-LTF и VHT-SIG-A с помощью этого объекта.

cfg = wlanVHTConfig('ChannelBandwidth','CBW80');
txLLTF = wlanLLTF(cfg);
[txVHTSIGA, txBits] = wlanVHTSIGA(cfg);
chanBW = cfg.ChannelBandwidth;
noiseVarEst = 0.1;

Передайте L-LTF и сигналы VHT-SIG-A через 1x2 квазистатический исчезающий канал с AWGN.

H = 1/sqrt(2)*complex(randn(1,2),randn(1,2));
rxLLTF    = awgn(txLLTF*H,10);
rxVHTSIGA = awgn(txVHTSIGA*H,10);

Выполните оценку канала на основе L-LTF.

demodLLTF = wlanLLTFDemodulate(rxLLTF,chanBW,1);
chanEst = wlanLLTFChannelEstimate(demodLLTF,chanBW);

Восстановите VHT-SIG-A. Проверьте, что проверка CRC была успешна.

[rxBits,failCRC] = wlanVHTSIGARecover(rxVHTSIGA,chanEst,noiseVarEst,'CBW80');
failCRC

failCRC = logical
   0

Проверка отказа CRC возвращает 0, указывая, что CRC передал.

Сравните переданные биты с полученными битами. Подтвердите, что результат CRC, о котором сообщают, правилен, потому что вывод совпадает с входом.

isequal(txBits,rxBits)

ans = logical
   1

Восстановите VHT-SIG-A в канале AWGN. Сконфигурируйте сигнал VHT иметь пропускную способность канала на 160 МГц, один пространственно-временной поток, и каждый получает антенну.

Создайте объект wlanVHTConfig, имеющий пропускную способность канала 160 МГц. Используя объект создать форму волны VHT-SIG-A.

cfg = wlanVHTConfig('ChannelBandwidth','CBW160');

Сгенерируйте сигналы поля L-LTF и VHT-SIG-A.

txLLTF = wlanLLTF(cfg);
[txSig,txBits] = wlanVHTSIGA(cfg);
chanBW = cfg.ChannelBandwidth;
noiseVar = 0.1;

Передайте переданный VHT-SIG-A через канал AWGN.

awgnChan = comm.AWGNChannel('NoiseMethod','Variance','Variance',noiseVar);
rxLLTF = awgnChan(txLLTF);
rxSig = awgnChan(txSig);

Используя wlanRecoveryConfig, набор метод коррекции к принуждению нуля, 'ZF'.

cfgRec = wlanRecoveryConfig('EqualizationMethod','ZF');

Выполните оценку канала на основе L-LTF.

demodLLTF = wlanLLTFDemodulate(rxLLTF,chanBW,1);
chanEst = wlanLLTFChannelEstimate(demodLLTF,chanBW);

Восстановите VHT-SIG-A. Проверьте, что нет никаких битовых ошибок в полученной информации.

[rxBits,crcFail] = wlanVHTSIGARecover(rxSig,chanEst,noiseVar,'CBW160',cfgRec);
crcFail

crcFail = logical
   0

Проверка отказа CRC возвращает 0, указывая, что CRC передал. Сравнение переданных битов к полученным битам подтверждает результат CRC, о котором сообщают, потому что вывод совпадает с входом.

biterr(txBits,rxBits)

ans = 0

Восстановите VHT-SIG-A в 2x2 канал MIMO с AWGN. Подтвердите, что CRC проверяет передачи.

Сконфигурируйте 2x2 канал MIMO VHT.

chanBW = 'CBW20';
cfgVHT = wlanVHTConfig('ChannelBandwidth', chanBW, 'NumTransmitAntennas', 2, 'NumSpaceTimeStreams', 2);

Сгенерируйте L-LTF и формы волны VHT-SIG-A.

txLLTF  = wlanLLTF(cfgVHT);
txVHTSIGA = wlanVHTSIGA(cfgVHT);

Передайте L-LTF и формы волны VHT-SIG-A через 2×2 канал MIMO с белым шумом.

mimoChan = comm.MIMOChannel('SampleRate', 20e6);
rxLLTF = awgn(mimoChan(txLLTF), 15);
rxVHTSIGA = awgn(mimoChan(txVHTSIGA),15);

Демодулируйте сигнал L-LTF. Чтобы сгенерировать оценку канала, используйте демодулируемый L-LTF.

demodLLTF = wlanLLTFDemodulate(rxLLTF, chanBW, 1);
chanEst = wlanLLTFChannelEstimate(demodLLTF, chanBW);

Восстановите информационные биты в VHT-SIG-A.

[recVHTSIGABits, failCRC, eqSym] = wlanVHTSIGARecover(rxVHTSIGA, chanEst, 0, chanBW);

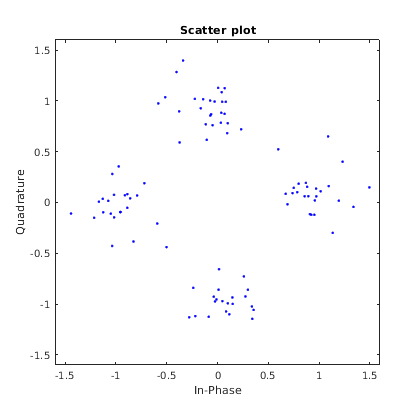

Визуализируйте график рассеивания компенсируемых символов, eqSym.

scatterplot(eqSym(:))
