TCP

Связь в режиме реального времени с протоколом управления передачей

Протокол управления передачей (TCP) является клиент-серверным основанным на пакете протоколом, который использует плату Ethernet в качестве физического уровня. Каждый пакет TCP содержит байты, обеспеченные прикладным уровнем. Можно передать данные с помощью этого протокола из приложения реального времени, которое выполняется на целевом компьютере. Для получения дополнительной информации о стандарте TCP, см. Транспортный протокол TCP.

Реализация Simulink® Real-Time™ может поддержать или специализированную сеть Ethernet или разделяемую сеть Ethernet.

Чтобы создать специализированную сеть Ethernet, используйте отдельную плату Ethernet, которая совместима с шинными архитектурами стандарта PCI, такова как PCI, PCI Express® и PXI®. Сконфигурируйте Клиент TCP, Конфигурируют, и Сервер TCP Конфигурируют блоки с номером шины PCI и номером слота специализированной платы Ethernet. Можно затем передать данные и от совместимого устройства TCP, которое соединяется с целевым компьютером через специализированную плату Ethernet.

Чтобы создать разделяемую сеть Ethernet, используйте тот же аппаратный порт Ethernet в качестве использования целевого компьютера, чтобы связаться с компьютером разработчика. Сконфигурируйте Клиент TCP, Конфигурируют, и Сервер TCP Конфигурируют блоки, чтобы использовать связь между разработкой и целевыми компьютерами. Чтобы передать данные и от совместимого устройства TCP, которое соединяется с этой сетью, используйте переключатель.

TCP Simulink Real-Time блокирует функцию только, когда выполняется на целевом компьютере. Когда моделируется на компьютере разработчика, они ничего не делают.

Блоки

развернуть все

TCP Client ConfigureСконфигурируйте клиентское приложение TCP, которое использует заданный интерфейс Ethernet
TCP Server ConfigureСконфигурируйте серверное приложение TCP, которое использует заданный интерфейс Ethernet
TCP SendОтправьте данные по сети TCP к удаленному устройству
TCP ReceiveПолучите данные по сети TCP от удаленного устройства
Byte PackingСоздайте кадры данных
Byte UnpackingВскройте противоречия в кадрах данных
Byte Reversal/Change EndianessИнвертируйте данные с прямым порядком байтов для процессора с обратным порядком байтов

Функции

macaddrПреобразуйте вектор символов или представьте скалярный Мак адрес в виде строки к основанному на векторе адресу

Темы

Транспортный протокол TCP

Программное обеспечение Simulink Real-Time поддерживает коммуникацию от целевого компьютера до других систем или устройств с помощью протокола управления передачей (TCP).

Поиск и устранение проблем

Диагностируйте настройку блока TCP

Исследуйте проблемы с настройкой блока TCP и использованием, которые генерируют проблемы коммуникации.

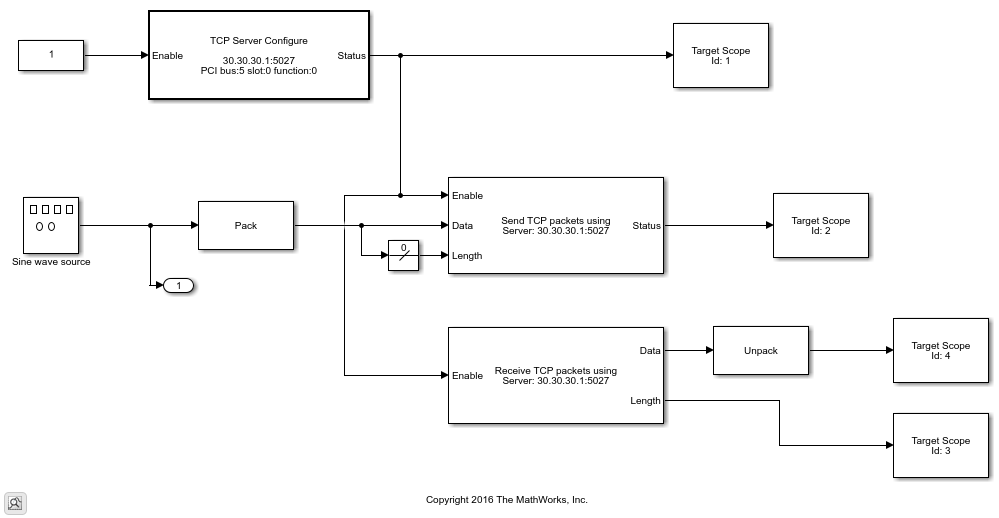

Популярные примеры
