Начало работы с Antenna Toolbox
Antenna Toolbox™ обеспечивает функции и приложения для проекта, анализа и визуализации элементов антенны и массивов. Можно спроектировать автономные антенны и создать массивы антенн с помощью или предопределенных элементов с параметризованной геометрией или произвольных плоских элементов.
Antenna Toolbox использует метод моментов (MoM), чтобы вычислить свойства портов, такие как импеданс, поверхностные свойства, такие как распределение тока и распределение заряда и свойства полей, такие как диаграмма направленности почти поля и далекого поля. Можно визуализировать геометрию антенны и результаты анализа в 2D и 3D.
Можно интегрировать антенны и массивы в беспроводные системы и использовать анализ импеданса, чтобы спроектировать соответствие с сетями. Antenna Toolbox обеспечивает диаграммы направленности для симуляции формирования луча и руководящих алгоритмов луча. Файлы Гербера могут быть сгенерированы из вашего проекта для производства антенн печатной платы (PCB). Можно установить антенны на больших платформах, таких как автомобили или самолеты и анализировать эффекты структуры на производительности антенны. Средство просмотра сайта позволяет вам визуализировать покрытие антенны на 3D карте ландшафта с помощью множества моделей распространения.
Примеры

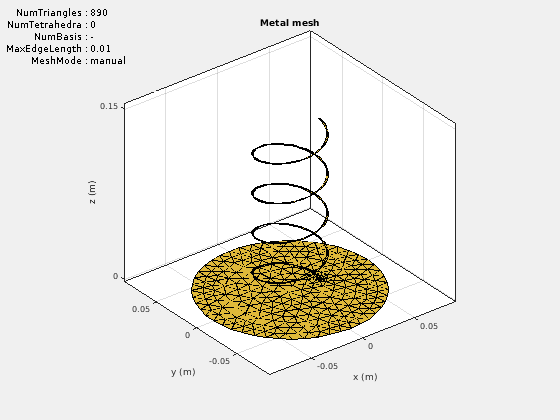

- Моделирование антенны и анализ
В этом примере показано, как создать, визуализируйте и анализируйте элементы антенны в Antenna Toolbox.

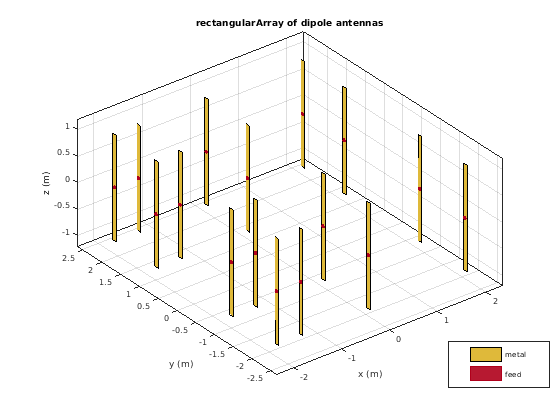

- Моделирование и анализ антенной решетки
В этом примере показано, как создать, визуализируйте и анализируйте антенную решетку от Antenna Toolbox.
- Текущая визуализация на поверхности антенны
В этом примере показано, как визуализировать поверхностные токи на полу - диполь длины волны и как наблюдать отдельные текущие компоненты.

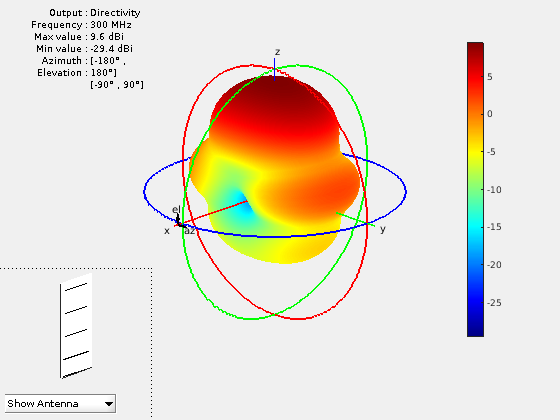

- Визуализация диаграммы направленности антенны в дальней зоне
В этом примере показано, как визуализировать далекие поля для антенн и антенных решеток.

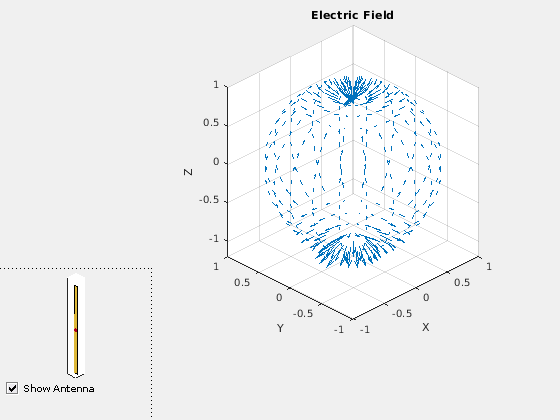

- Почти полевая визуализация антенны
В этом примере показано, как вычислить и визуализировать почти поля для антенн.
- Анализ Бога массивов
Этот пример демонстрирует использование бесконечного анализа массивов, чтобы смоделировать поведение одного элемента - элементарной ячейки, встроенной в массив [1] - [3].
- Распространение РФ и визуализация
В этом примере показано, как вычислить и визуализировать наружное беспроводное покрытие между передатчиком и получателем.

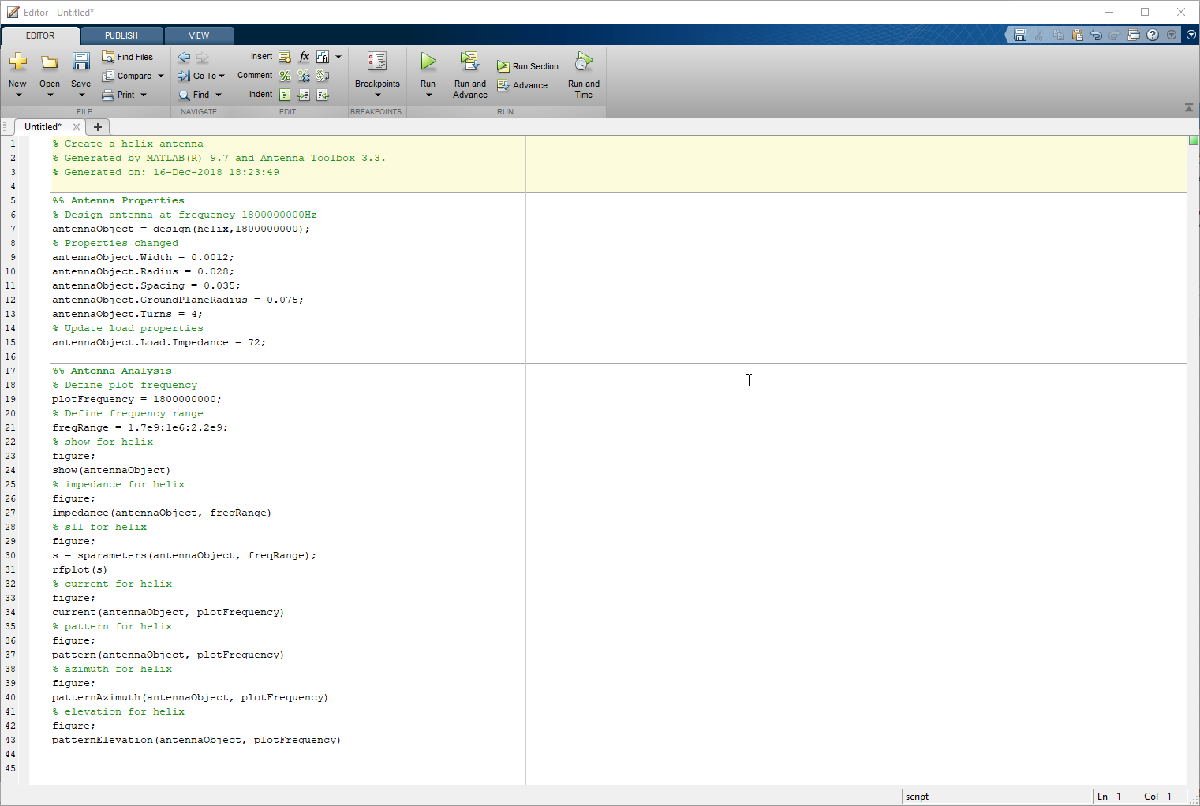

- Проект и анализ Используя приложение Antenna Array Designer
Пример по рабочему процессу приложения разработчика антенной решетки.
Концепции антенны
Основной анализ антенны

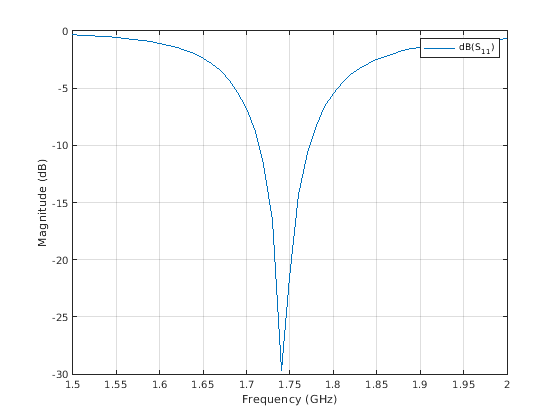

Входной импеданс, резонанс, возвращает потерю, отражательный коэффициент, пропускную способность
Распределение заряда, распределение тока
Диаграмма направленности, поля E-H, ширина луча, поляризация, коэффициент эллиптичности
Основной анализ массивов
Активный или импеданс сканирования, фактор массивов и умножение шаблона, связывая матрицу, изолированный или встроенный шаблон элемента
Управление лепестком стороны, сканирование луча
Скрипучие лепестки являются максимумами основного луча, как предсказано теоремой умножения шаблона.
Решатели
Метод решателя моментов для металлических структур
Метод метода расчета Моментов для металлических антенн.
Метод решателя моментов для металлических и диэлектрических структур
Метод метода расчета Моментов для металлических и диэлектрических антенн.
Гибридный метод MoM-PO для металлических антенн с большими рассеивателями
Гибридная физическая оптика (PO) метода моментов (MoM) вычислительный метод в Antenna Toolbox позволяет вам антеннам модели около больших рассеивателей, таких как параболические отражатели.
Решатель физической оптики (PO) в Antenna Toolbox позволяет вам решать для RCS объекта..
Моделирование антенны
Классифицируйте антенны на основе диаграммы направленности или питающегося механизма
Система координат Antenna Toolbox
Прямоугольная и сферическая система координат
Функции, не поддерживавшие
Диаграммы направленности антенн
Диаграммы направленности по умолчанию антенн и массивов
