sinr

Сигнал отображения к интерференции плюс шумовое отношение (SINR) карта

Описание

пример

sinr(txs) отображает сигнал к интерференции плюс шумовое отношение (SINR) для ретрансляторов, txs. Каждый цветной контур карты задает области, где соответствующий SINR доступен для мобильного получателя. Для каждого местоположения источник сигнала является ретранслятором в txs с самой большой силой сигнала. Остающиеся ретрансляторы в txs действуйте как интерференция. Если txs скаляр, или нет никаких источников интерференции, результирующего отношения сигнал-шум (SNR) отображений карты.

sinr(txs,propmodel) отображает карту SINR с набором модели распространения к значению в propmodel.

sinr(___,Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение", в дополнение к входным параметрам в предыдущих синтаксисах. Например, sinr(txs,'MaxRange',8000) устанавливает диапазон от местоположения сайта на уровне 8 000 метров включать в область карты SINR.

r = sinr(rxs,txs,___) возвращает sinr вычисленный на сайтах получателя из-за ретрансляторов.

Примеры

свернуть все

Задайте имена и местоположение сайтов в Бостоне.

names = ["Fenway Park","Faneuil Hall","Bunker Hill Monument"];
lats = [42.3467,42.3598,42.3763];
lons = [-71.0972,-71.0545,-71.0611];

Создайте массив ретранслятора.

txs = txsite('Name', names,...
       'Latitude',lats,...
       'Longitude',lons, ...
       'TransmitterFrequency',2.5e9);

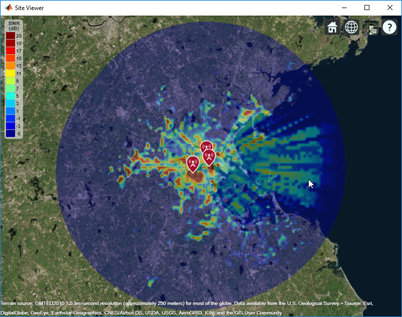

Отобразите карту SINR, где источник сигнала для каждого местоположения выбран как ретранслятор с самым сильным сигналом.

sinr(txs)

Входные параметры

свернуть все

Ретранслятор, заданный как txsite объект. Используйте входные параметры массивов, чтобы задать несколько сайтов.

Сайт получателя, заданный как rxsite объект. Используйте входные параметры массивов, чтобы задать несколько сайтов.

Модель Propagation, заданная как вектор символов или строка. Можно использовать propagationModel функция, чтобы задать этот вход.

Можно также использовать пару "имя-значение" 'PropagationModel' задавать этот параметр.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'MaxRange',8000

Общий

свернуть все

Источник сигнала интереса, заданного как 'strongest' или как объект ретранслятора. Когда источником сигнала интереса является 'strongest', передатчик с самой большой силой сигнала выбран в качестве представляющего интерес источника сигнала для того местоположения. При вычислении sinr, SignalSource может быть txsite массив с равным количеством элементов rxs где каждый элемент ретранслятора задает источник сигнала для соответствующего сайта получателя.

Модель Propagation, чтобы использовать в вычислениях пути потерь, заданных как 'freespace', 'close-in', 'rain', 'gas', 'fog', 'longley-rice', или когда объект создал использование propagationModel функция.

Общая шумовая степень в получателе, заданном как скаляр в dBm. Значение по умолчанию принимает, что пропускная способность получателя составляет 1 МГц, и фигура шума получателя - 7 дБ.

где,

  • N = шум Получателя в dBm

  • B = пропускная способность Получателя в Гц

  • F = Шумовая фигура в дБ

Мобильное усиление получателя, заданное как скаляр в дБ. Значения усиления получателя включают усиление антенны и системную потерю. Если вы вызываете функцию с помощью выходного аргумента, значение по умолчанию вычисляется с помощью rxs.

Высота антенны получателя над землей, заданный как скаляр в метрах. Если вы вызываете функцию с помощью выходного аргумента, значение по умолчанию вычисляется с помощью rxs.

Сопоставьте для поверхностных данных, заданных как siteviewer возразите или имя ландшафта. Допустимыми именами ландшафта является 'none', 'gmted2010', или имя пользовательских данных о ландшафте, добавленных с помощью addCustomTerrain. Значением по умолчанию является текущее Средство просмотра Сайта или 'gmted2010', если ни один не открыт.

Типы данных: char | string

Для графического вывода SINR

свернуть все

Значения SINR для отображения, заданного как числовой вектор. Каждое значение отображено, когда окрашенное различное, заполнило на контурной карте. Цвета контура выведены с помощью Colormap и ColorLimits.

Максимальная область значений SINR сопоставляет от каждого ретранслятора, заданного в виде положительного числа в метрах, представляющих большое круговое расстояние. Это свойство задает необходимую область на карте, чтобы построить. Если 'Map' объект siteviewer с 'Buildings' заданный, значением по умолчанию является расстояние до самого дальнего создания. В противном случае значение по умолчанию составляет 30 000 м или 30 км.

Примечание

При использовании ландшафта, MaxRange предел составляет 300 000 м.

Типы данных: double

Разрешение местоположений сайта получателя использовалось для расчета значений SINR, заданных как, 'auto' или числовой скаляр в метрах. Разрешение задает максимальное расстояние между местоположениями. Если разрешением является 'auto', sinr вычисляет значение, масштабируемое к MaxRange. Уменьшение разрешения увеличивает качество карты SINR и время, требуемое создать его.

Палитра для окраски заполненных контуров, заданных как M-by-3 массив триплетов RGB, где M является количеством отдельных цветов.

Цветные пределы для карт цветов, заданных как двухэлементный вектор формы [min макс.]. Цветные пределы указывают на значения SINR, которые сопоставляют с первым и последним, раскрашивает палитру.

Покажите легенду цвета силы сигнала на карте, заданной как 'true' или 'false'.

Прозрачность карты SINR, заданной в виде числа в области значений 0–1. Если значение является нулем, карта абсолютно прозрачна. Если значение один, карта абсолютно непрозрачна.

Выходные аргументы

свернуть все

Сигнал к интерференции плюс шумовое отношение в получателе из-за ретрансляторов, возвращенных как числовой вектор. Длина вектора равна количеству сайтов получателя.

Типы данных: double

Смотрите также

|

Введенный в R2018a
