Создайте ретранслятор радиочастоты

расширьте все на странице

Описание

Используйте txsite объект создать ретранслятор радиочастоты.

Создание

Синтаксис

tx = txsite
tx = txsite(Name,Value)

Описание

пример

tx = txsite создает ретранслятор радиочастоты.

пример

tx = txsite(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, tx = txsite('Name','TX Site') создает ретранслятор с именем TX Site. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Название сайта, заданное как вектор символов или строка, или строка или вектор-столбец элементов N.

Пример: 'Name','Site 2'

Пример: TX.Name = 'Fenway Park'

Пример: Если вы хотите присвоить несколько значений затем - names = ["Fenway Park","Faneuil Hall","Bunker Hill Monument"]; TX = txsite('Name',names)

Типы данных: char | string

Координаты широты сайта, заданные в виде числа в области значений -90 к 90, или как строка или вектор-столбец элементов N. Координаты заданы с помощью Наземной модели WGS-84 эллипсоида. Широта является северным/южным углом.

Пример: 'Latitude',45.098

Пример: TX.Latitude = 45.098

Пример: Если вы хотите присвоить несколько значений затем - latitude = [42.3467,42.3598,42.3763]; TX = txsite('Latitude',latitude)

Координаты долготы сайта, заданные в виде числа или в виде строки или вектор-столбца элементов N. Координаты заданы с помощью Наземной модели WGS-84 эллипсоида. Долгота является восточным/западным углом.

Пример: 'Longitude',-68.890

Пример: TX.Longitude = -71.0972

Пример: Если вы хотите присвоить несколько значений затем - longitude = [-71.0972,-71.0545,-71.0611]; TX = txsite('Longitude',longitude)

Элемент антенны или массив, заданный как объект или 'isotropic'. По умолчанию антенной является 'isotropic', который задает антенну, которая исходит однородно во всех направлениях.

Пример: 'Antenna', monopole

Пример: TX.Antenna = monopole

Угол оси X антенны, заданный в виде числа или 2 1 вектор или 2 N матрицей в градусах.

Угол азимута, измеренный против часовой стрелки с востока к оси X антенны.

Угол вертикального изменения измеряется от горизонтальной плоскости до оси X антенны от -90 к 90 степени.

Пример: 'AntennaAngle',25

Пример: TX.AntennaAngle = [25,-80]

Высота антенны от земли или создающий поверхность, заданную в виде неотрицательного числа в метрах. Максимальное значение для этого свойства составляет 6 371 000 м.

Если сайт совпадает с созданием, высота измеряется от верхней части создания к центру антенны. В противном случае высота измеряется от наземного вертикального изменения до центра антенны.

Пример: 'AntennaHeight',25

Пример: TX.AntennaHeight = 15

Типы данных:

Системная потеря, заданная в виде неотрицательного числа в дБ.

Системная потеря включает потерю линии электропередачи и любые другие разные системные потери.

Пример: 'SystemLoss',10

Пример: txsite.SystemLoss = 10

Типы данных:

Передатчик рабочая частота, заданная в виде числа в Гц. Область значений от 1e3 к 200e9.

Пример: 'TransmitterFrequency', 30e9

Пример: txsite.TransmitterFrequency = 30e9

Типы данных: double

Степень сигнала в передатчике выход, заданный в виде положительного числа в ваттах. Передатчик соединяется с антенной.

Пример: 'TransmitterPower',30

Пример: txsite.TransmitterPower = 30

Типы данных: double

Функции объекта

showПокажите местоположение сайта на карте
hideСкройте местоположение сайта на карте
distanceРасстояние между сайтами
angleУгол между сайтами
elevationВертикальное изменение сайта
locationКоординаты места на данном расстоянии и углу от сайта
losПостройте или вычислите видимость угла обзора (LOS) между сайтами на карте
coverageОтобразите карту покрытия
sinrСигнал отображения к интерференции плюс шумовое отношение (SINR) карта
patternПостройте диаграмму направленности антенн на карте

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите ретранслятор в широте 42,3001 и долготе-71.3504.

tx = txsite('Name','MathWorks Apple Hill','Latitude',42.3001,...
    'Longitude',-71.3504)
tx =
  txsite with properties:

                    Name: 'MathWorks Apple Hill'
                Latitude: 42.3001
               Longitude: -71.3504
                 Antenna: 'isotropic'
            AntennaAngle: 0
           AntennaHeight: 10
              SystemLoss: 0
    TransmitterFrequency: 1.9000e+09
        TransmitterPower: 10

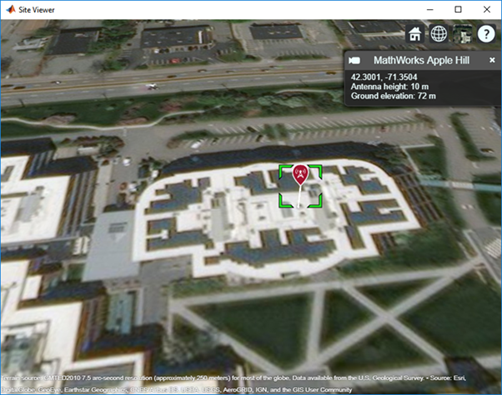

show(tx)

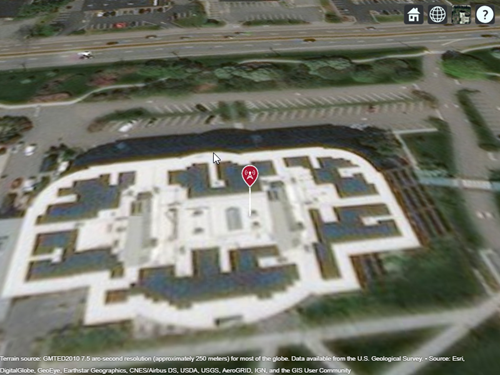

Просмотрите покрытие антенны.

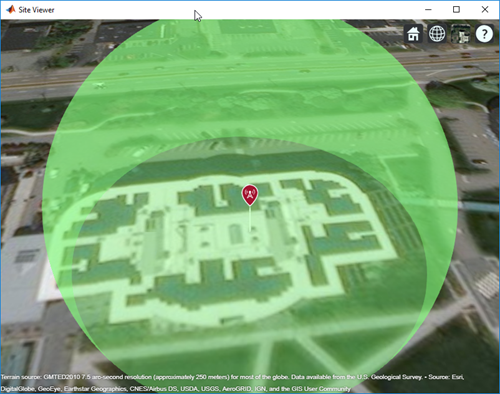

pattern(tx)

Скрипт Open Live Script

Создайте и просмотрите ретранслятор с помощью дипольной антенны в широте 42,3001 и долготе-71.3504.

tx = txsite('Name','MathWorks Apple Hill','Antenna',dipole,'Latitude',42.3001,...
    'Longitude',-71.3504)
tx =
  txsite with properties:

                    Name: 'MathWorks Apple Hill'
                Latitude: 42.3001
               Longitude: -71.3504
                 Antenna: [1×1 dipole]
            AntennaAngle: 0
           AntennaHeight: 10
              SystemLoss: 0
    TransmitterFrequency: 1.9000e+09
        TransmitterPower: 10


show(tx);

Скрипт Open Live Script

Задайте имена, широты и долготы трех мест передатчика.

names = ["Fenway Park","Faneuil Hall","Bunker Hill Monument"];
lats = [42.3467,42.3598,42.3763];
lons = [-71.0972,-71.0545,-71.0611];

Задайте частоту передатчиков.

fq = 2.5e9;

Создайте и просмотрите массив передатчика с помощью дипольной антенны.

txs = txsite('Name', names,...
'Antenna',dipole,'Latitude',lats,...
'Longitude',lons, ...
'TransmitterFrequency',fq);

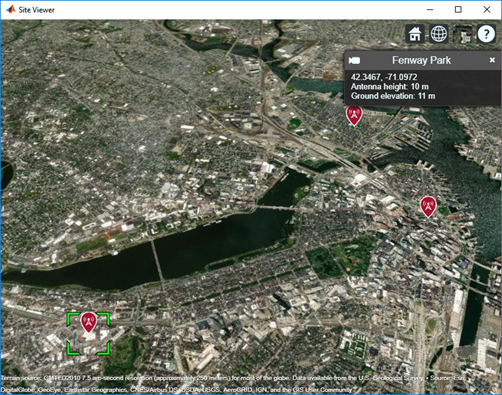

show(txs)
