dolayout (biograph)
Вычислите положения узла и траектории ребра
Синтаксис
dolayout(BGobj)
dolayout(BGobj,
'Paths', PathsOnlyValue)
Аргументы
BGobj | Биообъект диаграмм создается biograph функция (конструктор Object). |
PathsOnlyValue | Управляет вычислением только путей к ребру, оставляя узлы в их текущих положениях. Выбором является true или false (значение по умолчанию). |
Описание
dolayout( вызывает механизм размещения, чтобы вычислить оптимальное положение для каждого узла так, чтобы его 2D рендеринг был чистым и ненарушенным, и затем вычислил лучшие кривые, чтобы представлять ребра. Механизм размещения использует следующие свойства биообъекта диаграмм: BGobj)
LayoutType— Задает механизм размещения как'hierarchical','equilibrium', или'radial'.LayoutScale— Повторно масштабирует размеры узла прежде, чем вызвать механизм размещения. Это дает больше пробела размещению и уменьшает наложение узлов.NodeAutoSize— Средства управления, предварительно вычисляющие размер узла прежде, чем вызвать механизм размещения. КогдаNodeAutoSizeустановлен в'on', механизм размещения использует свойстваFontSizeузлаиShape, и свойствоLayoutScaleбиообъекта диаграммпредварительно вычислить фактический размер каждого узла. КогдаNodeAutoSizeустановлен в'off', механизм размещения использует свойствоSizeузла.
Для получения дополнительной информации о вышеупомянутых свойствах смотрите Свойства Биообъекта диаграмм. Для примера доступа и определения вышеупомянутые свойства биообъекта диаграмм, смотрите, Создают Биообъект диаграмм и задают его свойства.
dolayout( управляет вычислением только путей к ребру, оставляя узлы в их текущих положениях. Выбором является BGobj,
'Paths', PathsOnlyValue)true или false (значение по умолчанию).
Примеры
Создайте биообъект диаграмм и вычислите положения узла и траектории ребра
В этом примере показано, как создать биообъект диаграмм и вычислить положения узла и траектории ребра.
Создайте биообъект диаграмм.
cm = [0 1 1 0 0;1 0 0 1 1;1 0 0 0 0;0 0 0 0 1;1 0 1 0 0]; bg = biograph(cm)
Biograph object with 5 nodes and 9 edges.
Узлы еще не имеют положений.
bg.nodes(1).Position
ans =
[]
Вызовите механизм размещения и представьте график.
dolayout(bg); bg.nodes(1).Position
ans = 1×2
102 206

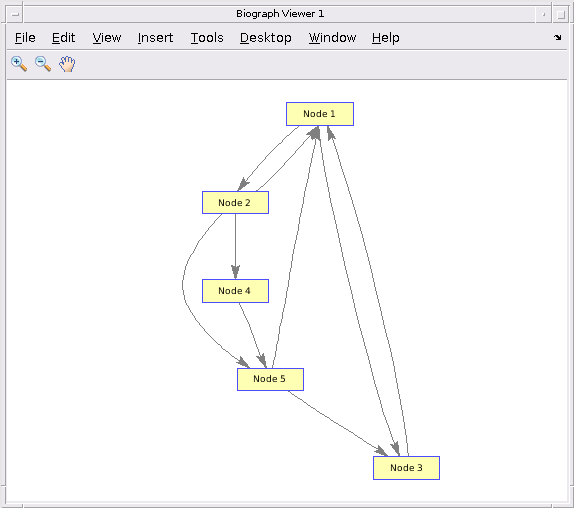

view(bg)
Вручную измените положение узла и повторно вычислите пути только.
bg.nodes(1).Position = [150 150];
dolayout(bg, 'Pathsonly', true);

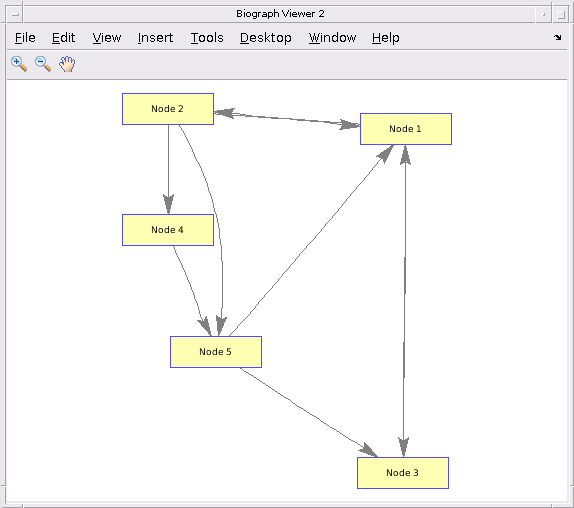

view(bg)
Смотрите также
biograph | dolayout | get | getancestors | getdescendants | getedgesbynodeid | getnodesbyid | getrelatives | set | view
