fvtool
Визуализируйте частотную характеристику цифровых вниз конвертер или цифровой каскад фильтра конвертера
Описание
fvtool( строит ответ величины цифрового вниз конвертер или цифровой конвертер, Conv)Conv. По умолчанию объект строит каскадный ответ до второй пустой частоты CIC (или к первому, когда только один пустой указатель CIC существует). Использовать этот синтаксис, объект Conv должен быть заблокирован.
fvtool( задает арифметический тип фильтров в конвертере. Установите Conv,'Arithmetic',arithType)'Arithmetic' введите к 'double'единственный, или 'fixed-point'. Когда Conv объект находится в разблокированном состоянии, необходимо задать арифметический тип. Когда Conv объект находится в заблокированном состоянии, он игнорирует арифметический входной параметр.
Например, чтобы построить ответ величины цифрового вниз конвертер в разблокированном состоянии, установите 'Arithmetic' входной параметр.
dwnConv = dsp.DigitalDownConverter fvtool(dwnConv,'Arithmetic','fixed-point')
Примеры
Ответ величины цифровых вниз конвертер
Постройте ответ величины цифрового вниз конвертер с помощью fvtool функционируйте и visualizeFilterStages функция.
Создайте dsp.DigitalDownConverter Системный объект с настройками по умолчанию. Используя fvtool функция, постройте ответ величины полного каскада фильтра. visualizeFilterStages функционируйте, кроме того, строит ответ величины отдельных этапов фильтров.
dwnConv = dsp.DigitalDownConverter
dwnConv =
dsp.DigitalDownConverter with properties:
DecimationFactor: 100
MinimumOrderDesign: true
Bandwidth: 200000
StopbandFrequencySource: 'Auto'
PassbandRipple: 0.1000
StopbandAttenuation: 60
Oscillator: 'Sine wave'
CenterFrequency: 14000000
SampleRate: 30000000
Show all properties
Используя fvtool
Если Системный объект разблокирован, необходимо задать арифметику фильтра через 'Arithmetic' вход fvtool функция. Если Системный объект заблокирован, арифметический вход проигнорирован.

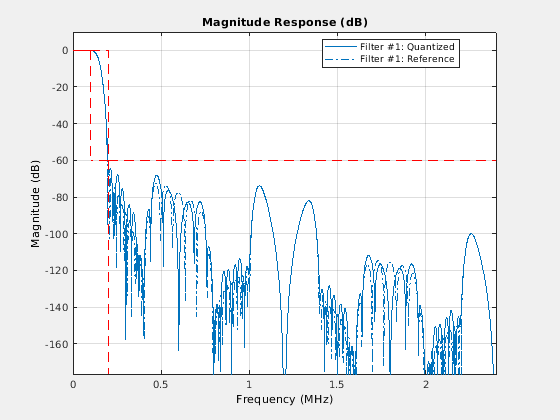

fvtool(dwnConv,'Arithmetic','fixed-point')
Используя visualizeFilterStages
Чтобы просмотреть ответ величины отдельных этапов фильтра, вызовите visualizeFilterStages функция.

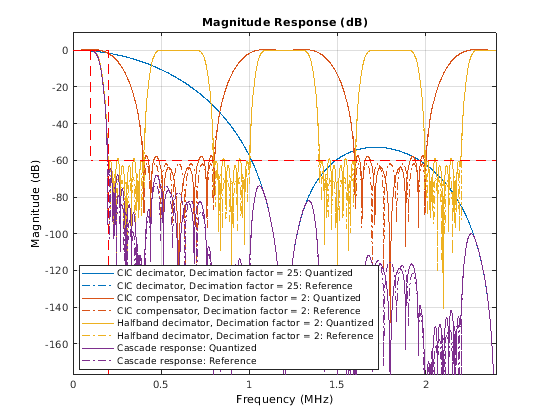

visualizeFilterStages(dwnConv,'Arithmetic','fixed-point')
Входные параметры
Смотрите также
Функции
getDecimationFactors|getFilterOrders|getFilters|getInterpolationFactors|groupDelay|visualizeFilterStages
