groupDelay

Групповая задержка цифровых вниз конвертер или цифровой каскад фильтра конвертера

свернуть все на странице

Синтаксис

D = groupDelay(Conv,N)
[D,F] = groupDelay(Conv,N)

Описание

D = groupDelay(Conv,N) возвращает вектор групповых задержек, D, из цифрового вниз конвертер или цифровой конвертер, Conv, оцененный в N точки частоты. Точки частоты равномерно распределены вокруг верхней половины модульного круга.

пример

[D,F] = groupDelay(Conv,N) возвращает вектор частот, F, в котором была вычислена групповая задержка.

Примеры

свернуть все

Скрипт Open Live Script

Вычислите групповые задержки цифрового вниз конвертер с помощью groupDelay функция.

Создайте dsp.DigitalDownConverter Системный объект с настройками по умолчанию.

dwnConv = dsp.DigitalDownConverter
dwnConv =
  dsp.DigitalDownConverter with properties:

           DecimationFactor: 100
         MinimumOrderDesign: true
                  Bandwidth: 200000
    StopbandFrequencySource: 'Auto'
             PassbandRipple: 0.1000
        StopbandAttenuation: 60
                 Oscillator: 'Sine wave'
            CenterFrequency: 14000000
                 SampleRate: 30000000

  Show all properties

Используйте groupDelay функция, чтобы вычислить вектор групповых задержек. По умолчанию функция оценивает групповые задержки в 8 192 точках частоты, равномерно распределенных вокруг верхней половины модульного круга.

D = groupDelay(dwnConv);

Постройте вектор групповых задержек.

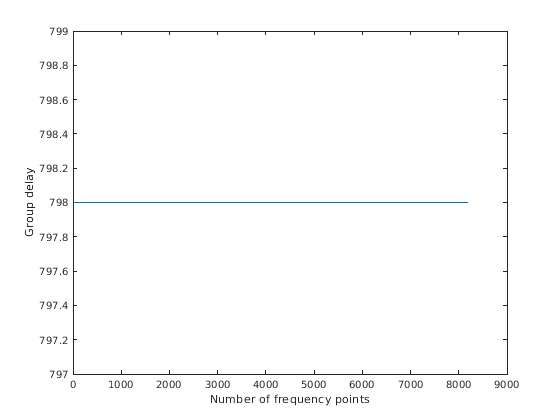

plot(D)
xlabel('Number of frequency points')
ylabel('Group delay')

Определите вектор частот, по которым групповые задержки вычисляются и строят их.

[D,F] = groupDelay(dwnConv);

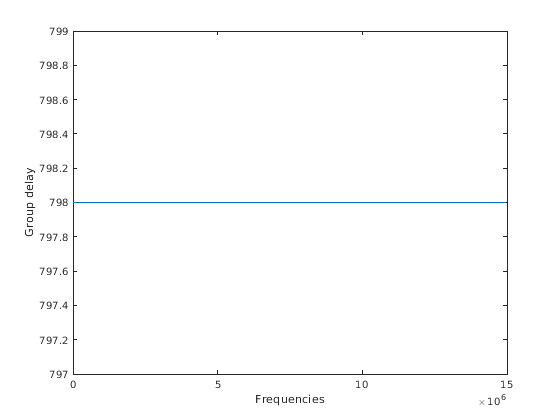

plot(F,D)
xlabel('Frequencies')
ylabel('Group delay')

Входные параметры

свернуть все

Цифровой вниз конвертер или цифровой конвертер, заданный как dsp.DigitalDownConverter или dsp.DigitalUpConverter Система object™.

Количество точек частоты, по которым оценены групповые задержки, задало как положительная скалярная величина. Эти точки равномерно распределены вокруг верхней половины модульного круга.

Типы данных: double | single

Выходные аргументы

свернуть все

Вектор групповых задержек цифрового вниз конвертер или цифровой конвертер, оцененный в N точки частоты, равномерно распределенные вокруг верхней половины модульного круга.

Типы данных: double

Частоты, на которых оценены групповые задержки, возвратились как вектор-столбец.

Типы данных: double

Смотрите также

Функции

Системные объекты

Представленный в R2012a
