gensurf

Сгенерируйте нечеткую систему вывода выходная поверхность

свернуть все на странице

Синтаксис

gensurf(fis)
gensurf(fis,options)
[X,Y,Z] = gensurf(___)

Описание

пример

gensurf(fis) генерирует выходную поверхность для нечеткой системы вывода, fis, графический вывод первой выходной переменной против первых двух входных переменных. Для нечетких систем больше чем с двумя входными параметрами остающиеся входные переменные используют средние точки своих соответствующих областей значений как ссылочные значения.

пример

gensurf(fis,options) генерирует выходную поверхность использование заданного options. Чтобы сгенерировать поверхность с помощью различных вводов или выводов или задать опции графического вывода не по умолчанию, используют этот синтаксис.

пример

[X,Y,Z] = gensurf(___) возвращает переменные, которые задают выходную поверхность для любого из предыдущих синтаксисов, и подавляет объемную поверхностную диаграмму.

Примеры

свернуть все

Скрипт Open Live Script

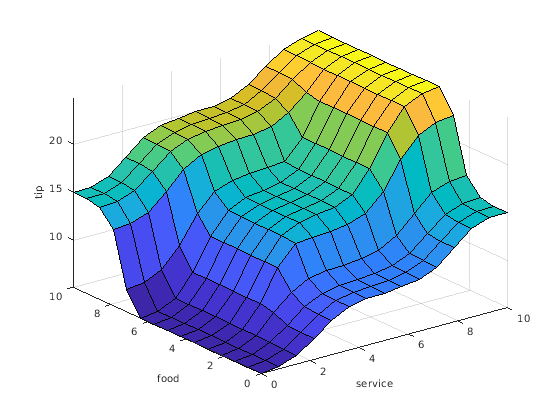

Загрузите нечеткую систему вывода.

fis = readfis('tipper');

Эта нечеткая система имеет два входных параметров и один выход.

Сгенерируйте выходную поверхность для системы.

gensurf(fis)

Скрипт Open Live Script

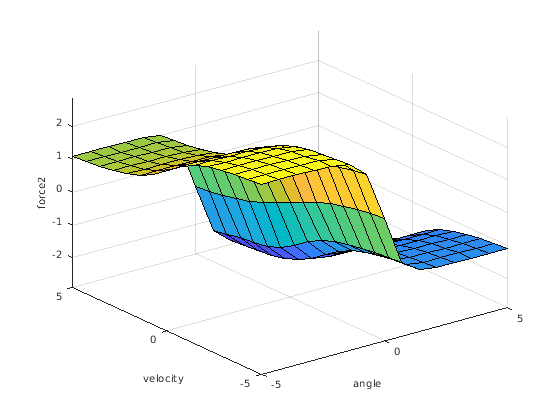

Загрузите нечеткую систему вывода с двумя входными параметрами и двумя выходными параметрами.

fis = readfis('mam22.fis');

Создайте поверхностный набор опции генерации, задав второй выход как выход, чтобы построить. По умолчанию этот выход построен против первых двух входных переменных.

opt = gensurfOptions('OutputIndex',2);

Постройте поверхность, с помощью заданного набора опции.

gensurf(fis,opt)

Скрипт Open Live Script

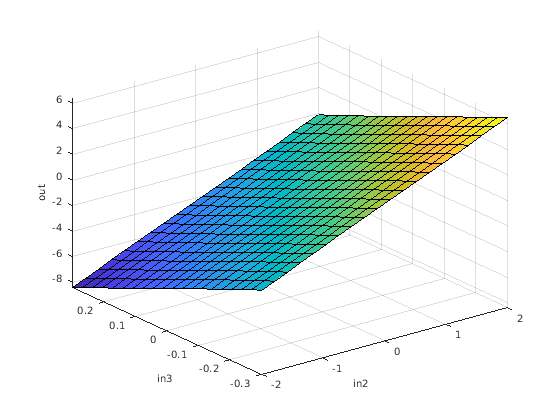

Загрузите нечеткую систему вывода с четырьмя входными параметрами и одним выходом.

fis = readfis('slbb.fis');

Создайте gensurfOptions по умолчанию опция установлена.

opt = gensurfOptions;

Задайте опции графического вывода к:

  • Постройте выход против второй и третьей входной переменной.

  • Используйте 20 узлов решетки в обоих входных параметрах.

  • Зафиксируйте первые и четвертые входные параметры в -0.5 и 0.1 соответственно. Установите ссылочные значения для вторых и третьих входных параметров к NaN.

opt.InputIndex = [2 3];
opt.NumGridPoints = 20;
opt.ReferenceInputs = [-0.5 NaN NaN 0.1];

Постройте выходную поверхность.

gensurf(fis,opt)

Скрипт Open Live Script

Загрузите нечеткую систему вывода.

fis = readfis('tipper');

Сгенерируйте выходную поверхность, возвратив поверхностные данные.

[X,Y,Z] = gensurf(fis);

Выходные значения, Z, FIS выход, оцененный в соответствующем X и Y узлы решетки.

Входные параметры

свернуть все

Нечеткая система вывода, заданная как одно из следующего:

  • mamfis объект — Mamdani нечеткая система вывода

  • sugfis объект — Sugeno нечеткая система вывода

  • mamfistype2 объект — Тип 2 Mamdani нечеткая система вывода

  • sugfistype2 объект — Тип 2 Sugeno нечеткая система вывода

Поверхностные опции генерации, заданные как gensurfOptions опция установлена.

Выходные аргументы

свернуть все

Значения сетки для первой входной переменной, возвращенной как одно из следующего:

  • M-by-N массив, где N и M являются количеством узлов решетки для первых и вторых входных параметров, соответственно; это - options.NumGridPoints = [N M]. Каждый столбец X содержит одно значение узла решетки, повторенное для каждой строки.

  • P- вектор-столбец элемента, где P является количеством узлов решетки, заданных для одной входной переменной; это - options.NumGridPoints = P. Каждый элемент содержит одно значение узла решетки. Этот случай применяется когда fis имеет только одну входную переменную.

Значения сетки для второй входной переменной, возвращенной как одно из следующего:

  • M-by-N массив, где N и M являются количеством узлов решетки для первых и вторых входных параметров соответственно; это - options.NumGridPoints = [N M]. Каждая строка Y содержит одно значение узла решетки, повторенное для каждого столбца.

  • [] когда вы задаете только одну входную переменную; то есть, если вы задаете options.InputIndex как целое число.

Поверхностные выходные значения для выходной переменной fis заданный options.OutputIndex, возвращенный как одно из следующего:

  • M-by-N массив, где N и M являются количеством узлов решетки для первых и вторых входных параметров соответственно; это - options.NumGridPoints = [N M]. Каждый элемент Z значение FIS выход, оцененный в соответствующем X и Y входные значения. Например, для 2D входной системы:

    Z(i,j) = evalfis(fis,[X(i,j) Y(i,j)]);

  • P- вектор-столбец элемента, где P является количеством узлов решетки, заданных для одной входной переменной; это - options.NumGridPoints = P. Каждый элемент Z значение FIS выход, оцененный в соответствующем X входное значение.

При вычислении значения Z, gensurf устанавливает значения любых входных параметров, не заданных options.InputIndex к их соответствующим ссылочным значениям, как задано в options.ReferenceInputs.

Вопросы совместимости

развернуть все

Предупреждает запуск в R2019b

Смотрите также

| |

Представлено до R2006a

Документация Fuzzy Logic Toolbox
