surfview
Открытое поверхностное средство просмотра
Синтаксис
Описание
Используйте Поверхностное Средство просмотра, чтобы просмотреть выходную поверхность для вашей нечеткой системы. Чтобы просмотреть выходную поверхность, необходимо задать переменные ввода и вывода FIS, их соответствующих функций принадлежности и нечетких правил для системы.
Приложение Fuzzy Logic Designer состоит из нескольких интерактивных интерфейсов для создания нечеткой системы вывода (FIS), включая Поверхностное Средство просмотра. Для получения дополнительной информации об интерактивном создании нечетких систем смотрите Сборку Нечеткие Системы Используя Fuzzy Logic Designer.
Примеры
Открытое поверхностное средство просмотра
Загрузите или создайте нечеткий системный объект вывода. В данном примере загрузите нечеткую систему из файла.

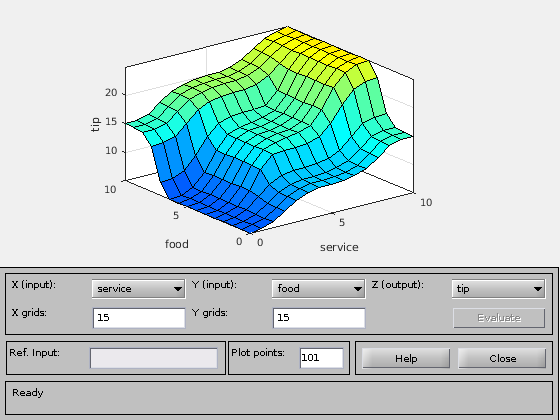

fis = readfis('tipper');Откройте Поверхностное Средство просмотра для этой нечеткой системы.
surfview(fis)
Входные параметры
Советы
Для систем больше чем с двумя входными переменными можно просмотреть выходную поверхность для любой комбинации двух входных параметров. Необходимо задать постоянные ссылочные значения для любых других входных сигналов с помощью значения Ref. Input.
По умолчанию объемная поверхностная диаграмма обновляется автоматически, когда вы изменяете выборы переменной ввода или вывода или количество узлов решетки. Чтобы отключить автоматические обновления графика, в меню Options, очищают опцию Always evaluate. Когда эта опция будет отключена, чтобы обновить график, нажмите Evaluate.
Чтобы создать более сглаженный график, увеличьте значение Plot points.
Чтобы просмотреть поверхность от различных углов, перетащите на области построения.
