showConfidence
Отобразите области уверенности на графиках отклика для идентифицированных моделей
Синтаксис
showConfidence(plot_handle)
showConfidence(plot_handle,sd)
Описание
showConfidence( отображает область уверенности на графике отклика, с указателем plot_handle)plot_handle, для идентифицированной модели.
showConfidence( отображает область уверенности для plot_handle,sd)sd стандартные отклонения.
Входные параметры
|
Указатель графика отклика.
|
|
Стандартное отклонение области уверенности. Общим выбором являются 3 стандартных отклонения, который дает значение на 99,7%. Значение по умолчанию: |
Примеры
Просмотрите область уверенности для идентифицированной модели
Покажите доверительные границы на диаграмме Боде идентифицированной модели ARX.
Получите идентифицированную модель и постройте предвещать ответ.
load iddata1 z1 sys = arx(z1, [2 2 1]); h = bodeplot(sys);
z1 iddata объект, который содержит данные об отклике системы области времени. sys idpoly модель, содержащая идентифицированную полиномиальную модель. h указатель графика для предвещать графика отклика sys.
Покажите доверительные границы для sys.
showConfidence(h);

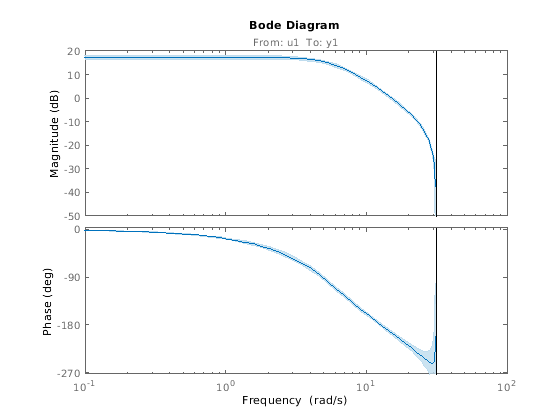

Этот график изображает область уверенности для 1 стандартного отклонения.
Задайте стандартное отклонение области уверенности
Покажите доверительные границы на диаграмме Боде идентифицированной модели ARX.

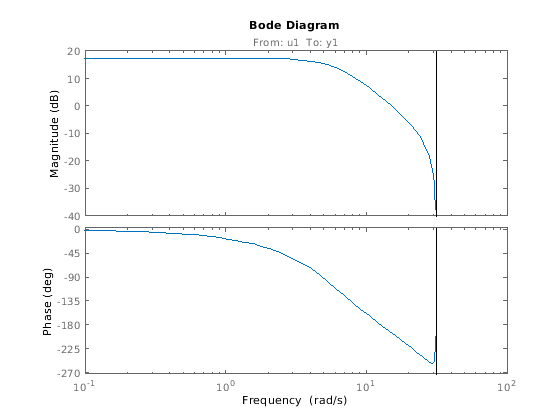

Получите идентифицированную модель и постройте предвещать ответ.
load iddata1 z1 sys = arx(z1, [2 2 1]); h = bodeplot(sys);
z1 iddata объект, который содержит данные об отклике системы области времени. sys idpoly модель, содержащая идентифицированную полиномиальную модель. h указатель графика для предвещать графика отклика sys.

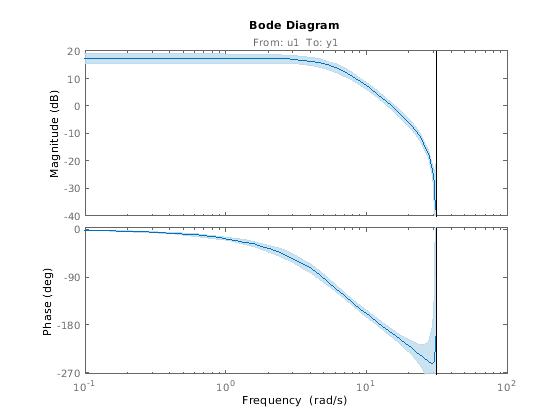

Покажите доверительные границы для sys использование 2 стандартных отклонений.
sd = 2; showConfidence(h,sd);
sd задает количество стандартных отклонений для области уверенности, отображенной на графике.
Альтернативы
Можно в интерактивном режиме включить отображение области уверенности на графике отклика. Щелкните правой кнопкой по графику отклика и выберите Characteristics> Confidence Region.
Смотрите также
bodeplot | impulseplot | iopzplot | nyquistplot | stepplot
