bwselect

Выберите объекты в двухуровневом изображении

Синтаксис

BW2 = bwselect(BW,c,r,n)

BW2 = bwselect(BW,n)

[BW2,idx]
= bwselect(___)

BW2 = bwselect(x,y,BW,xi,yi,n)

[x,y,BW2,idx,xi,yi]
= bwselect(___)

Описание

пример

BW2 = bwselect(BW,c,r,n) возвращает двухуровневое изображение, содержащее объекты, которые перекрывают пиксель (r,c), где n задает возможность соединения. Объекты являются соединенными наборами on пиксели, то есть, пиксели, имеющие значение 1. По умолчанию, bwselect ищет 4 подключенных объекта.

BW2 = bwselect(BW,n) отображает изображение BW на экране и позволяет вам выбрать (r,c) координаты с помощью мыши. Если вы не используете BW, bwselect работает с изображением в текущей системе координат. Используйте нормальные нажатия кнопок, чтобы добавить точки. Нажмите Backspace или Delete, чтобы удалить ранее выбранную точку. Щелчок при нажатой клавише Shift, щелкните правой кнопкой или дважды кликните, выбирает конечную точку; нажмите Return, чтобы закончить выбор, не добавляя точку.

[BW2,idx] = bwselect(___) возвращает линейные индексы пикселей, принадлежащих выбранным объектам.

BW2 = bwselect(x,y,BW,xi,yi,n) использует векторы x и y установить систему пространственной координаты не по умолчанию для BW. Аргументы xi и yi скаляры или векторы равной длины, которые задают местоположения в этой системе координат.

[x,y,BW2,idx,xi,yi] = bwselect(___) возвращает XData и YData в x и y, выходное изображение в BW2, линейные индексы всех пикселей, принадлежащих выбранным объектам в idx, и заданные пространственные координаты в xi и yi.

Примеры

свернуть все

Выберите Objects in Binary Image

Скрипт Open Live Script

Выберите объекты в двухуровневом изображении и создайте новое изображение, содержащее только те объекты.

Считайте двухуровневое изображение в рабочую область.

BW = imread('text.png');

Задайте местоположения объектов в изображении с помощью индексов строки и столбца.

c = [43 185 212];
r = [38 68 181];

Создайте новое двухуровневое изображение, содержащее только выбранные объекты. Этот пример задает 4 подключенных объекта.

BW2 = bwselect(BW,c,r,4);

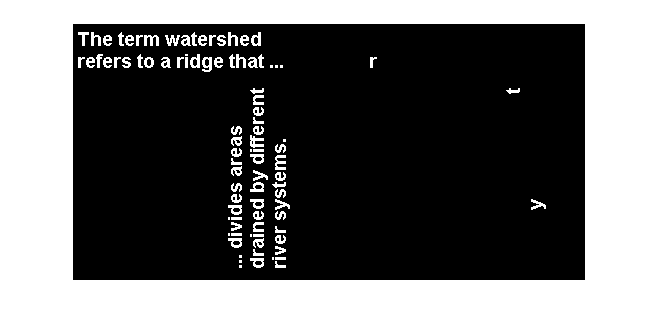

Отобразите оригинальное изображение и новое изображение рядом друг с другом.

imshowpair(BW,BW2,'montage');

Входные параметры

свернуть все

`BW` — Введите двухуровневое изображение
2D, неразреженная, логическая или числовая матрица

Введите двухуровневое изображение, заданное как 2D, неразреженная, логическая или числовая матрица. Если вы не задаете выходной аргумент, bwselect отображает выходное изображение в новой фигуре.

Пример: BW = imread('text.png');

`c` Индекс столбца
числовой скаляр или вектор

Индекс столбца, заданный в виде числа или вектора. Если c и r векторы равной длины, BW2 содержит наборы объектов, накладывающихся с любым из пикселей (r(k),c(k)).

Пример: c = [43 185 212];

`r` Индекс строки
числовой скаляр или вектор

Индекс строки, заданный в виде числа или вектора. Если r и c векторы равной длины, BW2 содержит наборы объектов, накладывающихся с любым из пикселей (r(k),c(k)).

Пример: r = [38 68 181];

`n` — Возможность соединения
8 (значение по умолчанию) | `4`

Возможность соединения, заданная как любой значение 4 или 8.

Значение	Описание
4	4 подключенных объекта
8	8 подключенных объектов

Пример: BW2 = bwselect(BW,c,r,4);

`x` — координаты x системы координат не по умолчанию
числовой скаляр или вектор

Координаты x системы координат не по умолчанию, заданной в виде числа или вектора.

Пример: x = [19.5 23.5];

`y` — координаты y системы координат не по умолчанию
числовой скаляр или вектор

Координаты y системы координат не по умолчанию, заданной в виде числа или вектора.

Пример: y = [8.0 12.0];

`xi` — координаты x местоположений в системе координат не по умолчанию
числовой скаляр или вектор

Координаты x местоположений в системе координат не по умолчанию, заданной в виде числа или вектора.

Пример: x = [19.5 23.5];

`yi` — y координаты местоположений в системе координат не по умолчанию
числовой скаляр или вектор

y координаты местоположений в системе координат не по умолчанию, заданной в виде числа или вектора.

Пример: y = [8.0 12.0];

Выходные аргументы

свернуть все

`BW2` — Двухуровневое изображение, содержащее объекты, которые перекрывают заданные пиксели
логический массив

Двухуровневое изображение, содержащее объекты, которые перекрывают заданные пиксели, возвратилось как логический массив.

Если вы не задаете выходной аргумент, bwselect отображает выходное изображение в новой фигуре.

`idx` — Линейные индексы пикселей, принадлежащих выбранным объектам
числовой вектор

Линейные индексы пикселей, принадлежащих выбранным объектам, возвращенным как числовой вектор.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

bwselect поддерживает генерацию кода С (требует MATLAB^® Coder™). Обратите внимание на то, что, если вы выбираете типовой MATLAB Host Computer целевая платформа, bwselect генерирует код, который пользуется предварительно скомпилированной, специфичной для платформы разделяемой библиотекой. Использование разделяемой библиотеки сохраняет оптимизацию производительности, но ограничивает целевые платформы, для которых может быть сгенерирован код. Для получения дополнительной информации смотрите, что Генерация кода пользуется Разделяемой Библиотекой.
При генерации кода, bwselect только поддерживает следующие синтаксисы:
- BW2 = bwselect(BW, c, r)
- [BW2, idx] = bwselect(BW, c, r)
- BW2 = bwselect(BW, c, r, n)
- [BW2, idx] = bwselect(BW, c, r, n)
Кроме того, дополнительный четвертый входной параметр, n, должно быть постоянное время компиляции.

Генерация кода графического процессора
Сгенерируйте код CUDA® для NVIDIA® графические процессоры с помощью GPU Coder™.

Указания и ограничения по применению:

При генерации кода, bwselect только поддерживает следующие синтаксисы:
- BW2 = bwselect(BW, c, r)
- [BW2, idx] = bwselect(BW, c, r)
- BW2 = bwselect(BW, c, r, n)
- [BW2, idx] = bwselect(BW, c, r, n)
Кроме того, дополнительный четвертый входной параметр, n, должно быть постоянное время компиляции.
