Point

Укажите необходимую область

расширьте все на странице

Описание

Point объект является видимой областью (ROI) точки.

Чтобы чертить ROI, расположите указатель на изображение и затем кликните и выпустите. Для получения дополнительной информации об использовании ROI, включая горячие клавиши, смотрите Советы.

Создание

Описание

Создать Point объект, используйте images.roi.Point функция создания. После создания объекта вызовите draw возразите функции, чтобы начать чертить. Как удобство, можно также использовать drawpoint функция, чтобы создать Point ROI. drawpoint функция создает объект ROI и автоматически вызывает draw объектная функция.

пример

roi = images.roi.Point создает экземпляр Point Объект ROI со свойствами по умолчанию.

roi = images.roi.Point(ax) создает Point Объект ROI в осях задан ax.

roi = images.roi.Point(___,Name,Value) свойства наборов с помощью пар "имя-значение". Например, images.roi.Point('Color','y') выбирает цвет Point возразите против желтого. Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в одинарные кавычки.

Входные параметры

развернуть все

Родительский элемент ROI, заданного как Axes возразите или UIAxes объект. Для получения информации об использовании ROI в UIAxes, включая важные ограничения, смотрите Используя ROI в Приложениях, Созданных с App Designer.

Свойства

развернуть все

Цвет ROI, заданный как MATLAB® ColorSpec (Color Specification).

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

ROI может быть в интерактивном режиме удален через контекстное меню, заданное как true или false. Когда значением является true (значение по умолчанию), можно удалить ROI через контекстное меню. Чтобы отключить этот элемент контекстного меню, установите это свойство на false. Когда значение установлено к false, можно все еще удалить ROI путем вызова delete функция, задающая указатель на ROI как вход.

Область осей, в которые можно в интерактивном режиме поместить ROI, заданный как одно из значений в этой таблице.

ЗначениеОписание
'auto'Областью рисунка являются пределы текущей системы координат (значение по умолчанию).
'unlimited'Область рисунка не имеет никакого контура, и ROI могут чертиться или перетаскиваться, чтобы расширить вне пределов осей.
[x,y,w,h]Область рисунка ограничивается прямоугольной областью, начинающейся в (x, y), и расширяющей к ширине w и высота h.

Видимость ROI обрабатывает в Children свойство родительского элемента, заданного как одно из значений в этой таблице.

ЗначениеОписание
'on'Указатель на объект всегда отображается (значение по умолчанию).
'off'Указатель на объект скрыт в любом случае.
'callback' Указатель на объект отображается из коллбэков или функций, вызванных коллбэками, но не из функций, вызванных из командной строки.

Интерактивность ROI, заданного как одно из значений в этой таблице.

ЗначениеОписание
'all'ROI является полностью межигровым (значение по умолчанию).
'none'ROI не является межигровым, и никакие не перетаскивают точки, отображаются.
'translate'ROI может быть переведен (перемещенный) в области рисунка, но не изменился.

Метка ROI, заданная как вектор символов или строка. По умолчанию ROI не имеет никакой метки ('').

Видимость метки ROI, заданной как одно из этих значений:

ЗначениеОписание
'on'Метка отображается, когда ROI отображается и Label свойство непусто (значение по умолчанию).
'hover'Метка отображается только, когда мышь наводит на ROI.
'off'Метка не отображается.

Ширина ребра ROI, заданного в виде положительного числа в точках. Значением по умолчанию является три раза число точек на экранный пиксель.

Родительский элемент ROI, заданный как Axes или UIAxes объект. Для получения информации об использовании ROI в UIAxes, включая важные ограничения, смотрите Используя ROI в Приложениях, Созданных с App Designer.

Положение ROI, заданного как 1 2 числовой массив формы [x y], где x и y задают местоположение точки. Можно изменить это свойство путем рисования или перемещения точки.

Состояние выбора ROI, заданного как логическое значение true или false. Можно также установить это свойство в интерактивном режиме. Например, нажатие на ROI выбирает ROI и устанавливает это свойство на true. Точно так же нажатие клавиши Ctrl и нажатие на ROI отменяют выбор ROI и устанавливают значение этого свойства к false.

Цвет ROI, когда выбрано, заданный как ColorSpec (Color Specification) MATLAB. Интенсивность должна быть в области значений [0,1]. Если 'SelectedColor' установлен в 'none', затем значение Color задает цвет ROI для всех состояний, выбранных или нет.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Цвет дорожки ROI, заданной как ColorSpec (Color Specification) MATLAB значение. По умолчанию ребро ROI твердо окрашенный. Если вы задаете StripeColor, ребро ROI чередуется. Чередование состоит из комбинации значения, заданного 'Color' и это значение.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Пометьте, чтобы сопоставить с ROI, заданным как вектор символов или строка. Используйте значение тега, чтобы найти объект ROI в иерархии объектов с помощью findobj функция.

Контекстное меню, заданное как ContextMenu объект. Используйте это свойство отобразить пользовательское контекстное меню, когда вы щелкнете правой кнопкой по ROI. Можно создать пользовательское контекстное меню при помощи uicontextmenu функционируйте и затем конфигурирующий свойства контекстного меню.

Данные, чтобы сопоставить с ROI, заданным как любые данные MATLAB. Например, можно задать скаляр, вектор, матрицу, массив ячеек, строку, символьный массив, таблицу или структуру. MATLAB не использует эти данные.

Видимость ROI, заданная как одно из значений в этой таблице.

ЗначениеОписание
'on'Отобразите ROI (значение по умолчанию).
'off'Скройте ROI, не удаляя его. Все еще можно получить доступ к свойствам невидимого ROI.

Функции объекта

addlistenerСоздайте прослушиватель события, связанный с источником события
beginDrawingFromPointНачните чертить ROI от заданной точки
bringToFrontПеренесите ROI на передний план порядка размещения Осей
drawНачните чертить ROI в интерактивном режиме
waitБлокируйте командную строку MATLAB, пока операция ROI не будет закончена

Примеры

свернуть все

Скрипт Open Live Script

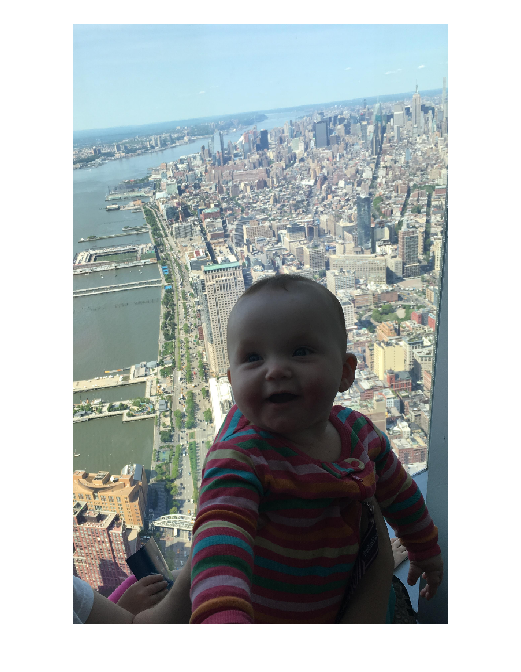

Считайте изображение в рабочую область и отобразите ее.

I = imread('baby.jpg');
figure;
imshow(I)

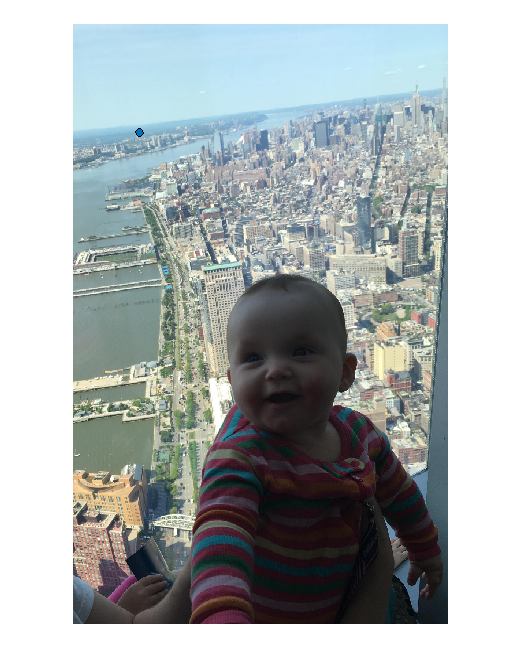

Создайте ROI точки на изображении, с помощью 'Position' свойство задать местоположение. Для программно созданных ROI, если вы хотите ROI, чертивший в определенные оси, необходимо указать что оси как входной параметр. В противном случае, экземпляр images.roi.Point класс создан, но не отображен. В этом примере задайте текущую систему координат (gca), чтобы чертить ROI на изображении в этом оси.

h = images.roi.Point(gca,'Position',[400 650]);

Скрипт Open Live Script

Считайте изображение в рабочую область.

I = imread('cameraman.tif');

Отобразите изображение.

imshow(I);

Чертите ROI Точки на изображении. Поскольку этот пример задает длину и местоположение ROI, вы не должны вызывать draw метод, чтобы включить интерактивный рисунок.

roi = images.roi.Point(gca,'Position',[40 65]);

Настройте прослушиватели для ROI движущиеся события. Когда вы перемещаете его, ROI отправляет уведомления об этих событиях и выполняет функцию обратного вызова, которую вы задаете.

addlistener(roi,'MovingROI',@allevents);
addlistener(roi,'ROIMoved',@allevents);

allevents функция обратного вызова отображает в командной строке предыдущее положение и текущее положение ROI.

function allevents(src,evt)
evname = evt.EventName;
    switch(evname)
        case{'MovingROI'}
            disp(['ROI moving Previous Position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moving Current Position: ' mat2str(evt.CurrentPosition)]);
        case{'ROIMoved'}
            disp(['ROI moved Previous Position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moved Current Position: ' mat2str(evt.CurrentPosition)]);
    end
end

Больше о

развернуть все

Советы

  • ROI поддерживает следующую интерактивность, включая горячие клавиши.

    ПоведениеГорячая клавиша
    Отмените ROI рисунка.Нажмите Esc. Функция возвращает допустимый объект ROI с пустым Position поле .
    Переместите ROI.Расположите указатель над ROI. Указатель превращается в круг. Перетащите, чтобы переместить ROI.
    Удалите ROI.Расположите указатель над точкой, щелкните правой кнопкой, и затем выберите Delete Point из контекстного меню. Можно также удалить ROI программно с помощью delete метод объекта.

  • Для получения информации об использовании ROI в приложении, созданном с App Designer, смотрите Используя ROI в Приложениях, Созданных с App Designer.

Смотрите также

| | | | | | | | | |

Темы

Введенный в R2018b

Документация Image Processing Toolbox
