Rectangle

Прямоугольная необходимая область

Описание

Rectangle объект является прямоугольной видимой областью (ROI).

Чтобы чертить ROI, расположите курсор на оси и перетаскивание, чтобы создать форму. Чтобы закончить ROI, отпустите кнопку мыши. Для получения дополнительной информации об использовании этого ROI, включая горячие клавиши, смотрите Советы.

Создание

Описание

Создать Rectangle объект, используйте images.roi.Rectangle функция создания. После создания объекта вызовите draw возразите функции, чтобы начать чертить ROI. Как удобство, можно также использовать drawrectangle функция, чтобы создать Rectangle ROI. drawrectangle функция создает объект ROI и автоматически вызывает draw объектная функция.

пример

roi = images.roi.Rectangle создает экземпляр images.roi.Rectangle класс со свойствами по умолчанию.

roi = images.roi.Rectangle(ax) создает ROI в осях, заданных ax.

roi = images.roi.Rectangle(___,Name,Value)свойства наборов с помощью пар "имя-значение". Например, images.roi.Rectangle('Color','y') выбирает цвет Rectangle возразите против желтого. Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в одинарные кавычки.

Входные параметры

развернуть все

Родительский элемент ROI, заданного как Axes возразите или UIAxes объект. Для получения информации об использовании ROI в UIAxes, включая важные ограничения, смотрите Используя ROI в Приложениях, Созданных с App Designer.

Свойства

развернуть все

Соотношение сторон прямоугольника, заданного в виде положительного числа. Значение этого свойства изменяется автоматически, когда вы чертите или изменяете размер прямоугольника. images.roi.Rectangle объект вычисляет это значение как height/width

Цвет ROI, заданный как MATLAB® ColorSpec (Color Specification).

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

ROI может быть в интерактивном режиме удален через контекстное меню, заданное как true или false. Когда значением является true (значение по умолчанию), можно удалить ROI через контекстное меню. Чтобы отключить этот элемент контекстного меню, установите это свойство на false. Когда значение установлено к false, можно все еще удалить ROI путем вызова delete функция, задающая указатель на ROI как вход.

Область осей, в которые можно в интерактивном режиме поместить ROI, заданный как одно из значений в этой таблице.

ЗначениеОписание
'auto'Областью рисунка являются пределы текущей системы координат (значение по умолчанию).
'unlimited'Область рисунка не имеет никакого контура, и ROI могут чертиться или перетаскиваться, чтобы расширить вне пределов осей.
[x,y,w,h]Область рисунка ограничивается прямоугольной областью, начинающейся в (x, y), и расширяющей к ширине w и высота h.

Прозрачность поверхности ROI, заданной как значение числового скаляра в области значений [0 1]. Когда значением является 1, поверхность ROI полностью непрозрачна. Когда значением является 0, поверхность ROI абсолютно прозрачна.

Поверхность ROI может получить нажатия кнопки, заданные как true или false. Когда true (значение по умолчанию), поверхность ROI захватывает клики мыши. Когда false, поверхность ROI не захватывает клики мыши.

Соотношение сторон остается постоянным во время взаимодействия, заданного как true или false. Когда значением является true, ROI обеспечивает соотношение сторон, когда вы чертите или изменяете размер прямоугольника. Когда значением является false (значение по умолчанию), можно изменить соотношение сторон при рисовании или изменении размеров прямоугольника. Можно изменить состояние этого свойства с помощью контекстного меню по умолчанию.

Видимость ROI обрабатывает в Children свойство родительского элемента, заданного как одно из значений в этой таблице.

ЗначениеОписание
'on'Указатель на объект всегда отображается (значение по умолчанию).
'off'Указатель на объект скрыт в любом случае.
'callback' Указатель на объект отображается из коллбэков или функций, вызванных коллбэками, но не из функций, вызванных из командной строки.

Интерактивность ROI, заданного как одно из значений в этой таблице.

ЗначениеОписание
'all'ROI является полностью межигровым (значение по умолчанию).
'none'ROI не является межигровым, и никакие не перетаскивают точки, отображаются.
'translate'ROI может быть переведен (перемещенный) в области рисунка, но не изменился.

Метка ROI, заданная как вектор символов или строка. По умолчанию ROI не имеет никакой метки ('').

Видимость метки ROI, заданной как одно из этих значений:

ЗначениеОписание
'on'Метка отображается, когда ROI отображается и Label свойство непусто (значение по умолчанию).
'hover'Метка отображается только, когда мышь наводит на ROI.
'off'Метка не отображается.

Ширина ребра ROI, заданного в виде положительного числа в точках. Значением по умолчанию является три раза число точек на экранный пиксель.

Родительский элемент ROI, заданный как Axes или UIAxes объект. Для получения информации об использовании ROI в UIAxes, включая важные ограничения, смотрите Используя ROI в Приложениях, Созданных с App Designer.

Положение ROI, заданного как числовой массив 1 на 4 формы [xmin, ymin, width, height]xmin и ymin задайте местоположение левого верхнего угла прямоугольника. width и height задайте степень к прямоугольнику в двух измерениях.

Способность прямоугольника, который будет вращаться, заданный как true или false. Когда значением является false (значение по умолчанию), прямоугольник не может вращаться. Когда значением является true, можно вращать прямоугольник путем нажатия около маркеров в углах.

Угол вокруг центра прямоугольника, заданного в виде числа. Угол измеряется в градусах в направлении по часовой стрелке. Значение этого свойства изменяется автоматически, когда вы чертите или перемещаете ROI.

Значение RotationAngle не влияет на значения в Position. Position свойство представляет исходное положение ROI перед вращением. Чтобы определить местоположение вращаемого ROI, используйте Vertices свойство.

Состояние выбора ROI, заданного как логическое значение true или false. Можно также установить это свойство в интерактивном режиме. Например, нажатие на ROI выбирает ROI и устанавливает это свойство на true. Точно так же нажатие клавиши Ctrl и нажатие на ROI отменяют выбор ROI и устанавливают значение этого свойства к false.

Цвет ROI, когда выбрано, заданный как ColorSpec (Color Specification) MATLAB. Интенсивность должна быть в области значений [0,1]. Если 'SelectedColor' установлен в 'none', затем значение Color задает цвет ROI для всех состояний, выбранных или нет.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Цвет дорожки ROI, заданной как ColorSpec (Color Specification) MATLAB значение. По умолчанию ребро ROI твердо окрашенный. Если вы задаете StripeColor, ребро ROI чередуется. Чередование состоит из комбинации значения, заданного 'Color' и это значение.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Пометьте, чтобы сопоставить с ROI, заданным как вектор символов или строка. Используйте значение тега, чтобы найти объект ROI в иерархии объектов с помощью findobj функция.

Контекстное меню, заданное как ContextMenu объект. Используйте это свойство отобразить пользовательское контекстное меню, когда вы щелкнете правой кнопкой по ROI. Можно создать пользовательское контекстное меню при помощи uicontextmenu функционируйте и затем конфигурирующий свойства контекстного меню.

Данные, чтобы сопоставить с ROI, заданным как любые данные MATLAB. Например, можно задать скаляр, вектор, матрицу, массив ячеек, строку, символьный массив, таблицу или структуру. MATLAB не использует эти данные.

Местоположения точек на ребре ROI, заданного как n-by-2 массив.

Это свойство доступно только для чтения.

Видимость ROI, заданная как одно из значений в этой таблице.

ЗначениеОписание
'on'Отобразите ROI (значение по умолчанию).
'off'Скройте ROI, не удаляя его. Все еще можно получить доступ к свойствам невидимого ROI.

Функции объекта

addlistenerСоздайте прослушиватель события, связанный с источником события
beginDrawingFromPointНачните чертить ROI от заданной точки
bringToFrontПеренесите ROI на передний план порядка размещения Осей
createMaskСоздайте бинарный рисунок маски из ROI
drawНачните чертить ROI в интерактивном режиме
inROIЗапросите, расположены ли точки в ROI
waitБлокируйте командную строку MATLAB, пока операция ROI не будет закончена

Примеры

свернуть все

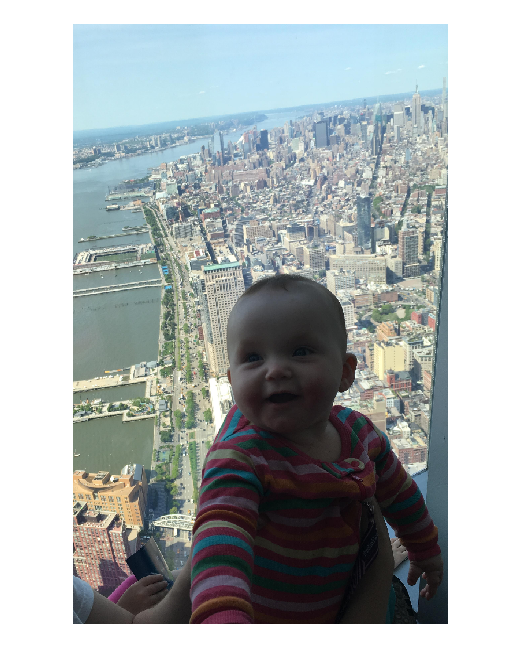

Считайте изображение в рабочую область и отобразите его.

I = imread('baby.jpg');
figure
imshow(I)

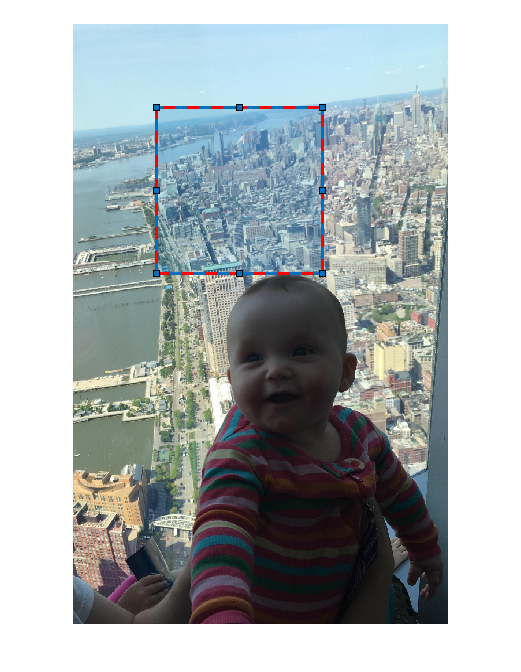

Создайте прямоугольный ROI на изображении, с помощью Position параметр, чтобы задать его местоположение и размер. Пример также указывает, что ребро прямоугольника является чередуемой линией. Для программно созданных ROI, если вы хотите ROI, чертивший в определенные оси, необходимо указать что оси как входной параметр. В противном случае, экземпляр images.roi.Rectangle класс создан, но не отображен. В этом примере задайте текущую систему координат (gca), чтобы чертить ROI на изображении в этом оси.

h = images.roi.Rectangle(gca,'Position',[500,500,1000,1000],'StripeColor','r');

Считайте изображение в рабочую область.

I = imread('cameraman.tif');

Отобразите изображение.

imshow(I);

Чертите Прямоугольный ROI на изображении. Поскольку этот пример задает длину и местоположение ROI, вы не должны вызывать draw метод, чтобы включить интерактивный рисунок.

roi = images.roi.Rectangle(gca,'Position',[80,45,80,100]);

Настройте прослушиватели для ROI движущиеся события. Когда вы перемещаете его, ROI отправляет уведомления об этих событиях и выполняет функцию обратного вызова, которую вы задаете.

addlistener(roi,'MovingROI',@allevents);
addlistener(roi,'ROIMoved',@allevents);

allevents функция обратного вызова отображает в командной строке предыдущее положение и текущее положение ROI.

function allevents(src,evt)
evname = evt.EventName;
    switch(evname)
        case{'MovingROI'}
            disp(['ROI moving Previous Position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moving Current Position: ' mat2str(evt.CurrentPosition)]);
        case{'ROIMoved'}
            disp(['ROI moved Previous Position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moved Current Position: ' mat2str(evt.CurrentPosition)]);
    end
end

Больше о

развернуть все

Советы

  • ROI поддерживает следующую интерактивность, включая горячие клавиши.

    ПоведениеГорячая клавиша
    Отмена, чертящая ROI.Нажмите Esc. Функция возвращает допустимый объект ROI с пустым Position поле .
    Измените размер (изменяют) ROI.

    Расположите курсор над вершиной и затем перетащите. Прямоугольник имеет вершины в каждом углу и в средней точке каждой стороны. Чтобы сохранить соотношение сторон при изменении размеров, нажмите клавишу Shift. Чтобы заблокировать соотношение сторон, используйте Fix Aspect Ratio в контекстном меню щелчка правой кнопкой.

    Переместите ROI.Расположите курсор над ROI. Курсор превращается в форму fleur. Перетащите ROI.
    Удалите ROI.Расположите указатель на прямоугольник, щелкните правой кнопкой и выберите Delete Rectangle из контекстного меню. Можно также удалить ROI программно с помощью delete метод объекта.
  • Для получения информации об использовании ROI в приложении, созданном с App Designer, смотрите Используя ROI в Приложениях, Созданных с App Designer.
