ntsc2rgb

Преобразуйте значения NTSC в цветовое пространство RGB

Синтаксис

RGB = ntsc2rgb(YIQ)

rgbmap = ntsc2rgb(yiqmap)

Описание

RGB = ntsc2rgb(YIQ) преобразует яркость (Y) и цветность (я и Q), значения NTSC отображают к красным, зеленым, и синим значениям изображения RGB.

rgbmap = ntsc2rgb(yiqmap) преобразует палитру NTSC в палитру RGB.

Примеры

свернуть все

Преобразуйте изображение от YIQ до RGB

Скрипт Open Live Script

В этом примере показано, как преобразовать изображение от RGB до цветового пространства NTSC и назад.

Считайте изображение RGB в рабочую область.

RGB = imread('board.tif');

Преобразуйте изображение в цветовое пространство YIQ.

YIQ = rgb2ntsc(RGB);

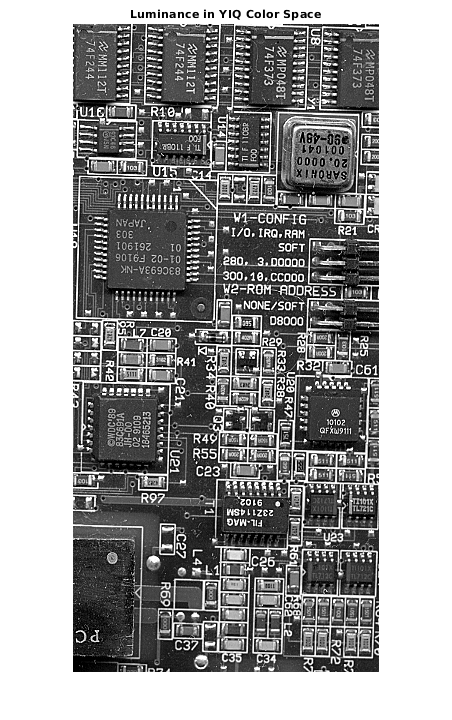

Отобразите яркость NTSC, представленную первым цветовым каналом в изображении YIQ.

imshow(YIQ(:,:,1))
title('Luminance in YIQ Color Space')

Преобразуйте изображение YIQ назад в цветовое пространство RGB.

RGB2 = ntsc2rgb(YIQ);

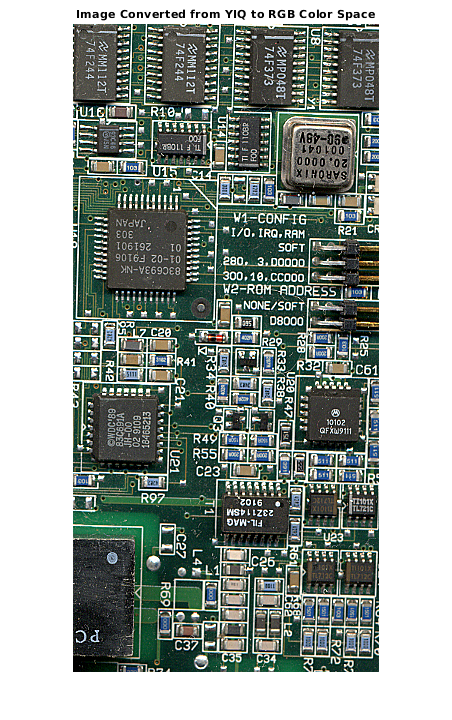

Отобразите изображение, которое было преобразовано от YIQ до цветового пространства RGB.

figure
imshow(RGB2)
title('Image Converted from YIQ to RGB Color Space')

Входные параметры

свернуть все

`YIQ` — Изображение NTSC
m-by-n-by-3 числовой массив

Изображение NTSC, заданное как m-by-n-by-3 числовой массив со значениями в области значений [0, 1]. Третья размерность YIQ задает яркость (Y) и цветность (я и Q) для каждого пикселя, соответственно.

Типы данных: double

`yiqmap` — Палитра NTSC
`c`- 3 числовых матрицы

Палитра NTSC, заданная как c- 3 числовых матрицы со значениями в области значений [0, 1]. Значение c соответствует количеству, раскрашивает rgbmap. Каждая строка yiqmap трехэлементный триплет YIQ, который задает яркость (Y) и цветность (я и Q) компоненты одного цвета в палитре.

Типы данных: double

Выходные аргументы

свернуть все

`RGB` — Изображение RGB
m-by-n-by-3 числовой массив

Изображение RGB, возвращенное как m-by-n-by-3 числовой массив со значениями в области значений [0, 1]. Третья размерность RGB задает красную, зеленую, и синюю интенсивность каждого пикселя, соответственно.

Типы данных: double

`rgbmap` — Палитра RGB
c-by-3 числовая матрица

Палитра RGB, возвращенная как c-by-3 числовая матрица со значениями в области значений [0, 1]. Каждая строка rgbmap трехэлементный триплет RGB, который задает красные, зеленые, и синие компоненты одного цвета в палитре.

Типы данных: double

Алгоритмы

В цветовом пространстве NTSC яркость является полутоновым сигналом, используемым, чтобы отобразить изображения на монохроме (черный и белый) телевизоры. Другие компоненты несут информация о насыщении и оттенок. Значение 0 соответствует отсутствию компонента, в то время как значение 1 соответствует полному насыщению компонента.

ntsc2rgb вычисляет значения RGB из использования компонентов NTSC

$[\begin{matrix} R \\ G \\ B \end{matrix}] = [\begin{matrix} 1.000 & 0.956 & 0.621 \\ 1.000 & - 0.272 & - 0.647 \\ 1.000 & - 1.106 & 1.703 \end{matrix}] [\begin{matrix} Y \\ I \\ Q \end{matrix}] .$
