reducepoly
Уменьшайте плотность точек в ROI
Описание
P_reduced = reducepoly(P)P. Задайте P как n-by-2 массив формы [x1 y1; ...; xn yn], где каждая строка представляет точку. Например, P мог быть массив, возвращенный одной из функций создания ROI, таких как drawfreehand или drawpolygon. reducepoly возвращает P_reduced, n-by-2 массив точек, который обычно меньше тот P.
reducepoly использует алгоритм упрощения линии Дугласа-Пеукера, удаляя точки вдоль прямой линии и уезжая только knickpoints (точки, где линия изгибается).
Примеры
Сравните многоугольник с полными и уменьшаемыми вершинами
Считайте изображение в рабочую область.
I = imread('coins.png');
Преобразуйте изображение от полутонового изображения до двухуровневого изображения. Функция для нахождения контуров требует двухуровневых изображений.
bw = imbinarize(I);
Получите контуры всех монет в двухуровневом изображении.
[B,L] = bwboundaries(bw,'noholes');
Постройте контур для одной из монет по оригинальному изображению.
imshow(I) hold on; k = 1; boundary = B{k}; plot(boundary(:,2), boundary(:,1), 'r', 'LineWidth', 2) hold off;
Используйте reducepoly уменьшать число точек, задающее контур монеты.
p = [boundary(:,2) boundary(:,1)];
tolerance = 0.02; % choose suitable tolerance
p_reduced = reducepoly(p,tolerance);

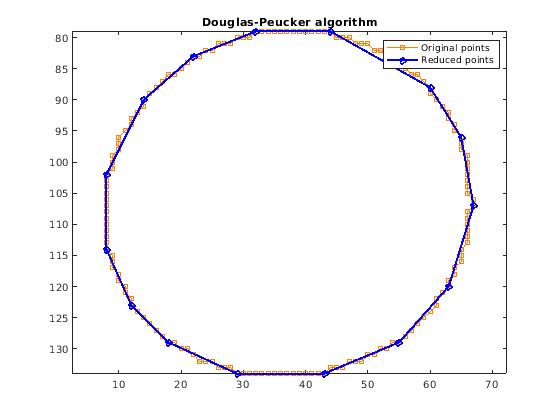

Сравните исходный многоугольник, наложенный по уменьшаемому многоугольнику, и смотрите, как хорошо форма, заданная меньшим количеством вершин, совпадает с исходным многоугольником.
hf = figure; ha = axes('parent',hf,'box','on','Ydir','reverse'); axis equal % Original data. line(p(:,1),p(:,2),'parent',ha,... 'color',[1 0.5 0],'linestyle','-','linewidth',1.5,... 'marker','o','markersize',4.5) % Reduced data. line(p_reduced(:,1),p_reduced(:,2),'parent',ha,... 'color',[0 0 1],'linestyle','-','linewidth',2,... 'marker','o','markersize',5); legend('Original points','Reduced points'); title('Douglas-Peucker algorithm');
Входные параметры
Выходные аргументы
Алгоритмы
Алгоритм упрощения линии Дугласа-Пеукера рекурсивно подразделяет форму, смотрящую на замену запуск точек с прямой линией. Алгоритм проверяет, что никакой смысл в запуске не отклоняется от прямой линии больше, чем значение, заданное tolerance.
Смотрите также
bwboundaries | drawassisted | drawfreehand | drawpolygon | drawpolyline
