drawpolyline
Создайте настраиваемый полилинейный ROI
Описание
roi = drawpolylinePolyline Объект ROI и включает интерактивный рисунок полилинейной видимой области (ROI) на текущей системе координат.
Чтобы чертить ROI, расположите указатель на изображение. Курсор превращается в форму fleur. Щелкните, чтобы чертить вершины ломаной линии и перетащить, чтобы провести линии между вершинами. Чтобы закончить ROI, дважды кликните кнопку мыши. Для получения дополнительной информации об использовании ROI, включая горячие клавиши и опции контекстного меню, смотрите Советы.
Примечание
drawpolyline функция удобства для создания Polyline Объект ROI. Если вы создаете объект ROI непосредственно, вызывая Polyline, необходимо вызвать draw возразите функции, чтобы включить интерактивный рисунок ROI. В отличие от этого drawpolyline функция создает объект ROI и вызывает draw возразите функции для вас. Какой бы ни способ, которым вы создаете ROI, вы используете свойства объектов, объектные функции и уведомления о событии, чтобы настроить его внешний вид и поведение. Для получения дополнительной информации об использовании этих возможностей смотрите Советы.
roi = drawpolyline(___,Name,Value)
Примеры
Создайте полилинейный ROI в интерактивном режиме
Считайте изображение в рабочую область и отобразите ее.
imshow(imread('westconcordaerial.png'))

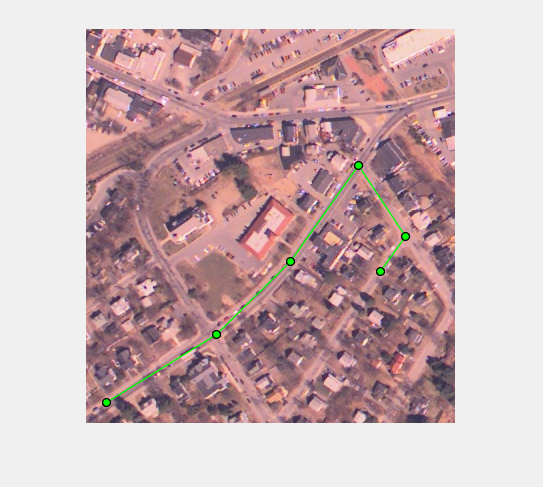

Чертите полилинейный ROI на изображении. Используйте 'Цветную' пару "имя-значение", чтобы задать цвет линии.
h = drawpolyline('Color','green');
Уменьшите ширину ребра ROI путем установки свойства 'LineWidth'.
h.LineWidth = 1;
Создайте многоугольный ROI программно
Считайте изображение в рабочую область и отобразите его.
I = imread('baby.jpg');
figure
imshow(I)
Чертите многоугольный ROI по изображению, с помощью названный параметрами, чтобы задать местоположение и форму. Пример также указывает, что ребро многоугольника является чередуемым.
h = drawpolyline('Position',[500 500;400 600;400 700;500 800;600 800;700 700; 700 600]);
Настройте прослушиватель для полилинейных Событий ROI
Считайте изображение в рабочую область.
I = imread('cameraman.tif'); Отобразите изображение.
imshow(I);
Чертите Polyline ROI на изображении.
roi = drawpolyline('Color','r');
Настройте прослушиватели для ROI движущиеся события. Когда вы перемещаете его, ROI отправляет уведомления об этих событиях и выполняет функцию обратного вызова, которую вы задаете.
addlistener(roi,'MovingROI',@allevents); addlistener(roi,'ROIMoved',@allevents);
allevents функция обратного вызова отображает предыдущее положение и текущее положение ROI.
function allevents(src,evt) evname = evt.EventName; switch(evname) case{'MovingROI'} disp(['ROI moving previous position: ' mat2str(evt.PreviousPosition)]); disp(['ROI moving current position: ' mat2str(evt.CurrentPosition)]); case{'ROIMoved'} disp(['ROI moved previous position: ' mat2str(evt.PreviousPosition)]); disp(['ROI moved current position: ' mat2str(evt.CurrentPosition)]); end end
Входные параметры
Выходные аргументы
Советы
ROI поддерживает следующую интерактивность, включая горячие клавиши.
Поведение Горячая клавиша Заставьте проведенную линию огрызаться на 15 углов степени. Удержите клавишу Shift при рисовании. Конец, чертящий ROI. Дважды кликните, который добавляет итоговую новую вершину в позиции указателя.
Щелкните правой кнопкой, который добавляет итоговую новую вершину в позиции указателя.
Нажмите Enter, который добавляет итоговую новую вершину в позиции указателя..
Отмена, чертящая ROI. Нажмите Esc. Функция возвращает допустимый объект ROI с пустым Positionполе .Добавьте новую вершину к ROI. Расположите указатель над многоугольником и дважды кликните. Можно также расположить указатель над ROI, щелкнуть правой кнопкой и выбрать Add Vertex.
Удалите вершину из ROI. Расположите указатель над ROI, щелкните правой кнопкой и выберите Delete Vertex.
Удалите последний раз добавленную вершину, но продолжите чертить. Нажмите Backspace. Функция перерисовывает линию от предыдущей вершины до текущего положения указателя. Можно только отступить до первой вершины, которую вы чертили. Измените размер (изменяют) ROI. Указатель положения по вершине и затем перетаскивает.
Добавьте новую вершину и затем перетащите.
Удалите вершину, и форма ROI настраивает.
Переместите ROI. Расположите указатель над линией, не на вершине. Указатель превращается в форму fleur. Перетащите ROI. Удалите ROI. Расположите указатель где угодно на ROI и щелкните правой кнопкой. Выберите Delete Polyline из контекстного меню. Можно также удалить ROI с помощью deleteобъектная функция.drawpolylineфункция возвращаетPolylineОбъект ROI. После создания используйте эти возможности объекта настроить внешний вид и поведение ROI.Свойства объектов — ROI возражает свойствам поддержки, которые изменяют их внешний вид или поведение. Например, чтобы изменить цвет
roiк желтому, устанавливает егоColorсвойство,roi.Color = 'yellow'.Объектные функции — объекты ROI поддерживают набор объектных функций, которые работают с ROI. Например, если вы хотите приостановить командную строку MATLAB после создания ROI, вызовите
waitобъектная функция.Уведомления о событии — объекты ROI могут уведомить ваш код, когда определенные события, такой как перемещаемый или кликнувший, происходят с ROI. Чтобы получить эти уведомления, используйте
addlistenerвозразите функции, чтобы настроить listeners для определенных событий. В прослушивателе задайте событие, такое как'ROIMoved', и функция обратного вызова, которая выполняется, когда событие имеет место. Когда ROI уведомляет ваше приложение через прослушиватель, это возвращает данные, характерные для события. Например, с'ROIMoved'событие, объект ROI возвращает свое предыдущее положение и свое текущее положение.
Для примера использования прослушивателей события с
Polylineвозразите, смотрите Настроенный Прослушиватель для Полилинейных Событий ROI. Для получения дополнительной информации об этих возможностях, смотритеPolylineобъектная документация.
