lteDLPerfectChannelEstimate

Передайте в нисходящем направлении совершенную оценку канала

Синтаксис

hest = lteDLPerfectChannelEstimate(enb,propchan)

hest = lteDLPerfectChannelEstimate(enb,propchan,timefreqoffset)

hest = lteDLPerfectChannelEstimate(enb,propchan,timefreqoffset,ntxants)

Описание

hest = lteDLPerfectChannelEstimate(enb,propchan) выполняет совершенную оценку канала для конфигурации системы, данной структуры, содержащие настройки всей ячейки и настройку канала распространения. Совершенные оценки канала только производятся для моделей канала, созданных с помощью lteFadingChannel или lteHSTChannel.

Эта функция обеспечивает совершенную оценку канала MIMO после модуляции OFDM. Совершенная оценка канала достигается путем установки канала с желаемой настройкой и отправки набора известных символов через него для каждой антенны передачи в свою очередь.

пример

hest = lteDLPerfectChannelEstimate(enb,propchan,timefreqoffset) добавляет параметр timefreqoffset, который задает смещения частоты и синхронизация. Этот параметр позволяет hest быть точным каналом, который заканчивается, когда получатель точно синхронизируется.

пример

hest = lteDLPerfectChannelEstimate(enb,propchan,timefreqoffset,ntxants) добавляет параметр ntxants, который задает количество плоскостей антенны передачи.

Примечание

Этот синтаксис обеспечивается, чтобы позволить моделировать больших, чем четыре плоскости антенны передачи. Для этого синтаксиса, enb.CellRefP поле, не требуется и, если включено, не используется, чтобы задать количество плоскостей антенны.

Примеры

свернуть все

Выполните совершенную оценку канала DL

Скрипт Open Live Script

Выполните совершенную оценку канала для данной настройки канала распространения в нисходящем канале.

Инициализируйте eNodeB и конфигурационные структуры канала распространения.

enb.NDLRB = 6;
enb.CyclicPrefix = 'Normal';
enb.CellRefP = 4;
enb.TotSubframes = 1;

chs.Seed = 1;
chs.DelayProfile = 'EPA';
chs.NRxAnts = 2;
chs.DopplerFreq = 5.0;
chs.MIMOCorrelation = 'Low';
chs.InitPhase = 'Random';
chs.InitTime = 0.0;
chs.ModelType = 'GMEDS';
chs.NTerms = 16;
chs.NormalizeTxAnts = 'On';
chs.NormalizePathGains = 'On';

Вычислите нисходящую оценку канала и отобразите размерность выходной оценки канала.

H = lteDLPerfectChannelEstimate(enb,chs);
sizeH = size(H)

sizeH = 1×4

    72    14     2     4

Совершенная оценка канала DL на форме волны смещения времени

Скрипт Open Live Script

Выполните совершенную оценку канала на форме волны смещения времени, которая прошла через исчезающий канал.

Инициализация настройки

Инициализируйте настройку всей ячейки к R.12 (TxDiversity, 6 RB, CellRefP=4, нормальный циклический префикс).
Инициализируйте настройку канала распространения.

enb = lteRMCDL('R.1','FDD',1);
enb.TotSubframes = 1;

chan.Seed = 1;
chan.DelayProfile = 'EPA';
chan.NRxAnts = 1;
chan.DopplerFreq = 5.0;
chan.MIMOCorrelation = 'Low';
chan.InitPhase = 'Random';
chan.InitTime = 0.0;
chan.ModelType = 'GMEDS';
chan.NTerms = 16;
chan.NormalizeTxAnts = 'On';
chan.NormalizePathGains = 'On';

Обработка формы волны

Создайте форму волны и добавьте выборки для задержки канала.
Пройдите через исчезающий канал, генерируя выборки получателя временного интервала.

[txwave,txgrid,rmcCfg] = lteRMCDLTool(enb,[1;0;0;1]);
txwave = [txwave; zeros(25,enb.CellRefP)];
chan.SamplingRate = rmcCfg.SamplingRate;
rxwave = lteFadingChannel(chan,txwave);

Определите смещение синхронизации

Используйте lteDLFrameOffset оценить смещение времени.
Объясните смещение синхронизации в полученной форме волны.

toffset = lteDLFrameOffset(enb,rxwave)

toffset = 7

rxwave = rxwave(1+toffset:end,:);

Демодуляция и совершенная оценка канала

Демодулируйте rxwave сгенерировать данные о получателе частотного диапазона в rxgrid.
Компенсируйте с совершенной оценкой канала, использующей смещение времени.

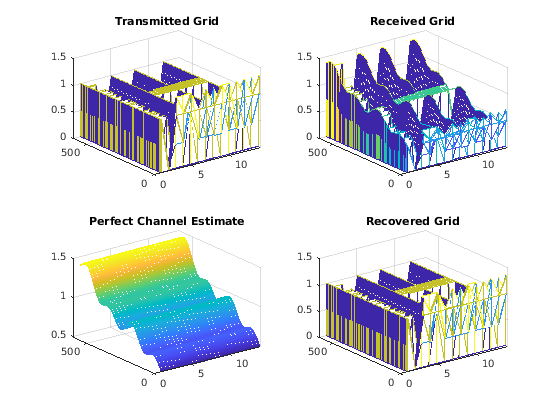

Постройте сетки элемента ресурса, чтобы показать удар исчезающего канала на переданном сигнале и восстановлении сигнала с помощью совершенной оценки канала.

rxgrid = lteOFDMDemodulate(enb,rxwave);
hest = lteDLPerfectChannelEstimate(enb,chan,[toffset,0]);
sizeH = size(hest);
recoveredgrid = rxgrid./hest;

subplot(2,2,1)
mesh(abs(txgrid(:,:,1,1)))
title('Transmitted Grid');
subplot(2,2,2)
mesh(abs(rxgrid(:,:,1,1)))
title('Received Grid');
subplot(2,2,3)
mesh(abs(hest(:,:,1,1)))
title('Perfect Channel Estimate');
subplot(2,2,4)
mesh(abs(recoveredgrid(:,:,1,1)))
title('Recovered Grid');

Сравнение переданной сетки к восстановленной сетке показывает, что эквализация полученной сетки с совершенной оценкой канала восстанавливает передачу.

Выполните модель HST совершенная оценка канала DL

Скрипт Open Live Script

Выполните совершенную оценку канала для настройки канала распространения скоростного поезда (HST) в нисходящем канале. Включайте время и смещения частоты в расчете оценки канала.

Инициализация настройки

Инициализируйте конфигурационные структуры для eNodeB и канала распространения HST.

enb.NDLRB = 6;
enb.NCellID = 1;
enb.CyclicPrefix = 'Normal';
enb.CellRefP = 1;
enb.TotSubframes = 1;

hst.NRxAnts = 2;
hst.Ds = 100;
hst.Dmin = 500;
hst.Velocity = 200;
hst.DopplerFreq = 5.0;
hst.InitTime = 0.0;
hst.ModelType = 'GMEDS';
hst.NormalizeTxAnts = 'On';

Обработка формы волны

Создайте форму волны и добавьте выборки для задержки канала.
Пройдите через канал HST, генерируя выборки получателя временного интервала.

[txwave,txgrid,rmcCfg] = lteRMCDLTool(enb,[1;0;0;1]);
txwave = [txwave; zeros(25,enb.CellRefP)];
hst.SamplingRate = rmcCfg.SamplingRate;
rxwave = lteHSTChannel(hst,txwave);

Определите смещения частоты и синхронизация

Используйте lteDLFrameOffset оценить смещение времени.
Объясните смещение синхронизации в полученной форме волны.
Используйте lteFrequencyOffset оценить смещение частоты.

toffset = lteDLFrameOffset(enb,rxwave)

toffset = 7

rxwave = rxwave(1+toffset:end,:);
foffset = lteFrequencyOffset(enb,rxwave)

foffset = -62.2418

Демодуляция и совершенная оценка канала

Демодулируйте rxwave сгенерировать данные о получателе частотного диапазона в rxgrid.
Компенсируйте с совершенной оценкой канала, использующей смещения частоты и время.

rxgrid = lteOFDMDemodulate(enb,rxwave);
hest = lteDLPerfectChannelEstimate(enb,hst,[toffset,foffset]);
sizeH = size(hest)

sizeH = 1×3

    72    14     2

recoveredgrid = rxgrid./hest;

Выполните совершенную оценку канала DL для восьми плоскостей антенны

Скрипт Open Live Script

Выполните совершенную оценку канала для восьми плоскостей антенны передачи для данной настройки канала распространения в нисходящем канале.

Инициализируйте eNodeB и конфигурационные структуры канала распространения. Задайте локальную переменную для количества плоскостей антенны передачи.

enb.NDLRB = 6;
enb.CyclicPrefix = 'Normal';
enb.TotSubframes = 1;

chs.Seed = 1;
chs.DelayProfile = 'EPA';
chs.NRxAnts = 2;
chs.DopplerFreq = 5.0;
chs.MIMOCorrelation = 'Low';
chs.InitPhase = 'Random';
chs.InitTime = 0.0;
chs.ModelType = 'GMEDS';
chs.NTerms = 16;
chs.NormalizeTxAnts = 'On';
chs.NormalizePathGains = 'On';

txAntPlanes = 8;

Вычислите нисходящую оценку канала и отобразите размерность выходной оценки канала.

chest = lteDLPerfectChannelEstimate(enb,chs,[0 0],txAntPlanes);
sizeH = size(chest)

sizeH = 1×4

    72    14     2     8

Размерность chest указывает два, получают, и восемь плоскостей антенны передачи включены в оценку канала.

Входные параметры

свернуть все

`enb` — Настройки всей ячейки
скалярная структура

Настройки всей ячейки, заданные как структура со следующими полями.

Поле параметра	Требуемый или дополнительный	Значения	Описание
`NDLRB`	Необходимый	Скалярное целое число от 6 до 110	Количество нисходящих блоков ресурса. ( $N_{RB}^{DL}$ )
`CyclicPrefix`	Дополнительный	`'Normal'` (значение по умолчанию), `'Extended'`	Циклическая длина префикса
`CellRefP`	Необходимый	1, 2, 4	Количество портов антенны специфичного для ячейки ссылочного сигнала (CRS)
`TotSubframes`	Дополнительный	Неотрицательное скалярное целое число 1 (значение по умолчанию)	Общее количество подкадров, чтобы сгенерировать

Типы данных: struct

`propchan` — Настройка канала распространения
структура

Настройка канала распространения, заданная как структура, которая может содержать эти поля параметра. propchan должен содержать поля, требуемые параметризовать модель канала для исчезающего канала (lteFadingChannel) или высокоскоростное обучает канал (lteHSTChannel).

Примечание

Перед выполнением самого канала, lteDLPerfectChannelEstimate наборы SamplingRate внутренне к уровню выборки области времени форма волны передала lteFadingChannel или lteHSTChannel для фильтрации канала. Поэтому propchan структура не требует SamplingRate поле . Если вы включены, это не используется.

propchan поля структуры, которые будут включены для исчезающего случая модели канала:

Поле параметра	Требуемый или дополнительный	Значения	Описание
`NRxAnts`	Необходимый	Положительное скалярное целое число	Количество получает антенны
`MIMOCorrelation`	Необходимый	`'Low'`, `'Medium'`, `'UplinkMedium'`, `'High'`, `'Custom'`	Корреляция между UE и eNodeB антеннами `'Low'` корреляция не эквивалентна никакой корреляции между антеннами. `'Medium'` уровень корреляции применим к тестам, заданным в TS 36.101 [1]. `'UplinkMedium'` уровень корреляции применим к тестам, заданным в TS 36.104 [2].
`NormalizeTxAnts`	Дополнительный	`'On'` (значение по умолчанию), `'Off'`	Передайте нормализацию номера антенны. `'On'`, эта функция нормирует модель, выведенную `1/sqrt(NTX)`, где _TX N является количеством антенн передачи. Нормализация количеством антенн передачи гарантирует, что выходная мощность на получает антенну, незатронуто количеством антенн передачи. `'Off'`, нормализация не выполняется.
`DelayProfile`	Необходимый	`'EPA'`, `'EVA'`, `'ETU'`, `'Custom''off'`	Задержите модель профиля. Для получения дополнительной информации см. Модели Канала Распространения. Установка `DelayProfile` к `'Off'` выключает исчезновение полностью и реализует статическую модель канала MIMO. В этом случае геометрия антенны соответствует `propchan.MIMOCorrelation`, `propchan.NRxAnts`, и количество антенн передачи. Временная часть модели для каждой ссылки между передачей и получает антенны, состоит из одного пути с нулевой задержкой и постоянным модульным усилением.
Следующие поля применимы когда `DelayProfile` установлен в значение кроме `'Off'`.
`DopplerFreq`	Необходимый	Скаляр	Максимальная частота Doppler, в Гц.
`InitTime`	Необходимый	Скаляр	Исчезающее смещение времени процесса, в секундах.
`NTerms`	Дополнительный	16 (значение по умолчанию) скалярная степень 2	Количество генераторов используется в исчезающем моделировании пути.
`ModelType`	Дополнительный	`'GMEDS'` (значение по умолчанию), `'Dent'`	Тип модели релеевского замирания. `'GMEDS'`, Релеевское замирание моделируется с помощью Обобщенного Метода Точного Доплера Сприда (GMEDS), как описано в [4]. `'Dent'`, Релеевское замирание моделируется с помощью модифицированной модели исчезновения Jakes, описанной в [3]. Примечание `ModelType` = `'Dent'` не рекомендуется. Используйте `ModelType` = `'GMEDS'` вместо этого.
`NormalizePathGains`	Дополнительный	`'On'` (значение по умолчанию), `'Off'`	Выходная нормализация модели. `'On'`, выход модели нормирован таким образом, что средняя степень является единицей. `'Off'`, средняя выходная мощность является суммой степеней касаний профиля задержки.
`InitPhase`	Дополнительный	`'Random'` (значение по умолчанию), скаляр (в Радианах), или N-by-L-by-NTX-by-NRX массив	Инициализация фазы для синусоидальных компонентов модели. `'Random'`, устанавливает фазы, случайным образом инициализированные согласно `Seed`. Скаляр, принятый, чтобы исчисляться в радианах, используется, чтобы инициализировать фазы всех компонентов. N-by-L-by-NTX-by-NRX массив используется, чтобы явным образом инициализировать фазу в радианах каждого компонента. В этом случае N является количеством значений инициализации фазы на путь, L является количеством путей, _TX N является количеством антенн передачи, и _RX N является количеством, получают антенны. (`NRxAnts`) Примечание Когда `ModelType` установлен в `'GMEDS'`, N = 2 × `NTerms`. Когда `ModelType` установлен в `'Dent'`, N = `NTerms`.
Следующее поле применимо когда `DelayProfile` установлен в значение кроме `'Off'` и `InitPhase` установлен в `'Random'`.
`Seed`	Необходимый	Скаляр	Seed генератора случайных чисел. Чтобы использовать случайный seed, установите `Seed` обнулять. Примечание MathWorks^® рекомендует использовать `Seed` значения от 0 до ²³¹ – 1 – (K (K – 1)/2), где K = _TX N × _RX N, продукт количества передачи и получают антенны. `Seed` значения за пределами этой области значений, как гарантируют, не дадут отличные результаты.
Следующие поля применимы когда `DelayProfile` установлен в `'Custom'`.
`AveragePathGaindB`	Необходимый	Вектор	Средние усиления дискретных путей, выраженных в дБ.
`PathDelays`	Необходимый	Вектор	Задержки дискретных путей, выраженных в секундах. Этот вектор должен иметь тот же размер как `AveragePathGaindB`.
Следующие поля применимы когда `MIMOCorrelation` установлен в `'Custom'`.
`TxCorrelationMatrix`	Необходимый	Матрица	Корреляция между каждой из антенн передачи, заданных как N _TX-by-NTX, объединяет матрицу.
`RxCorrelationMatrix`	Необходимый	Матрица	Корреляция между каждой из получить антенн, заданных как комплексная матрица размера N _RX-by-NRX.

propchan поля структуры, которые будут включены для высокоскоростного, обучают случай модели канала:

Поле параметра	Требуемый или дополнительный	Значения	Описание
`NRxAnts`	Необходимый	Положительное скалярное целое число	Количество получает антенны
`Ds`	Необходимый	Скаляр	Train-to-eNodeB удваивают начальное расстояние в метрах. `Ds`/2 начальное расстояние между, обучаются и eNodeB, в метрах
`Dmin`	Необходимый	Скаляр	eNodeB к расстоянию железнодорожного пути, в метрах
`Velocity`	Необходимый	Скаляр	Обучите скорость в километрах в час
`DopplerFreq`	Необходимый	Скаляр	Максимальная частота Doppler, в Гц.
`InitTime`	Необходимый	Скаляр	Смещение синхронизации сдвига Doppler, в секундах
`NormalizeTxAnts`	Дополнительный	`'On'` (значение по умолчанию), `'Off'`	Передайте нормализацию номера антенны. `'On'`, `lteHSTChannel` нормирует модель, выведенную `1/sqrt(NTX)`, где _TX N является количеством антенн передачи. Нормализация количеством антенн передачи гарантирует, что выходная мощность на получает антенну, незатронуто количеством антенн передачи. `'Off'`, нормализация не выполняется.

Типы данных: struct

`timefreqoffset` — Синхронизация и частота возмещена
[0, 0] (значение по умолчанию) | два вектора-строки элемента, [`toffset`, `foffset`] | неотрицательный скаляр, `toffset` | дополнительный

Синхронизация и смещение частоты, заданное как неотрицательный скаляр, обеспечивающий toffset или два вектора-строки элемента, обеспечивающие [toffset, foffset].

`toffset` — Синхронизация смещения
0 (значений по умолчанию) | неотрицательный скаляр | дополнительный

Синхронизация смещения в выборках от запуска выхода канала к начальной точке демодуляции OFDM, заданной как неотрицательный скаляр. Синхронизация возместила счета на задержку, введенную во время распространения, которое полезно, чтобы получить совершенную оценку канала, замеченного синхронизируемым получателем. Используйте lteDLFrameOffset выводить toffset.

`foffset` — Частота возмещена
0 (значений по умолчанию) | скаляр | дополнительный

Смещение частоты в Герц формы волны временного интервала, заданной как скаляр. Используйте lteFrequencyOffset выводить foffset.

Пример: [3 100] указывает на смещение времени трех выборок и смещение частоты 100 Гц.

Типы данных: double

`ntxants` — Количество плоскостей антенны передачи
1 (значение по умолчанию) | неотрицательное целое число | дополнительный

Количество плоскостей антенны передачи, заданных как неотрицательное целое число.

Выходные аргументы

свернуть все

`hest` — Совершенная оценка канала
Массив 4-D

Совершенная оценка канала, возвращенная как _SC N N_SYM N_RX N_TX массивом.

_SC N является количеством поднесущих.
N _SYM является количеством символов OFDM.
_RX N является количеством, получают антенны, как задано propchan.NRxAnts.
_TX N является количеством плоскостей антенны передачи, задал любого входом ntxants или enb.CellRefP. Если ntxants обеспечивается как вход, enb.CellRefP поле не требуется и, если включено, не используется.

Типы данных: double
Поддержка комплексного числа: Да

Ссылки

[1] 3GPP TS 36.101. “Развитый Универсальный наземный радио-доступ (к E-UTRA); передача радио оборудования пользователя (UE) и прием”. Проект партнерства третьего поколения; сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.

[2] 3GPP TS 36.104. “Развитый Универсальный наземный радио-доступ (к E-UTRA); передача радио базовой станции (BS) и прием”. Проект партнерства третьего поколения; сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.

[3] Вдавите, P., Г. Э. Боттомли и Т. Крофт. “Jakes, Исчезающий Пересмотренная Модель”. Буквы электроники. Издание 29, 1993, Номер 13, стр 1162–1163.

[4] Pätzold, Мэттиас, Cheng-Сянцзян Ван и Бьерн Олав Хогштад. “Две Новых Суммы основанных на синусоидах Методов для Эффективной Генерации Нескольких Некоррелированых Форм волны Релеевского замирания”. Транзакции IEEE на Радиосвязях. Издание 8, 2009, Номер 6, стр 3122–3131.

Документация

lteDLPerfectChannelEstimate

Синтаксис

Описание

Примечание

Примеры

Выполните совершенную оценку канала DL

Совершенная оценка канала DL на форме волны смещения времени

Выполните модель HST совершенная оценка канала DL

Выполните совершенную оценку канала DL для восьми плоскостей антенны

Входные параметры

`enb` — Настройки всей ячейки
скалярная структура

`propchan` — Настройка канала распространения
структура

Примечание

Примечание

Примечание

Примечание

`timefreqoffset` — Синхронизация и частота возмещена
[0, 0] (значение по умолчанию) | два вектора-строки элемента, [`toffset`, `foffset`] | неотрицательный скаляр, `toffset` | дополнительный

`toffset` — Синхронизация смещения
0 (значений по умолчанию) | неотрицательный скаляр | дополнительный

`foffset` — Частота возмещена
0 (значений по умолчанию) | скаляр | дополнительный

`ntxants` — Количество плоскостей антенны передачи
1 (значение по умолчанию) | неотрицательное целое число | дополнительный

Выходные аргументы

`hest` — Совершенная оценка канала
Массив 4-D

Ссылки

Смотрите также

Введенный в R2013b

Документация LTE Toolbox

Поддержка

Документация

lteDLPerfectChannelEstimate

Синтаксис

Описание

Примечание

Примеры

Выполните совершенную оценку канала DL

Совершенная оценка канала DL на форме волны смещения времени

Выполните модель HST совершенная оценка канала DL

Выполните совершенную оценку канала DL для восьми плоскостей антенны

Входные параметры

enb — Настройки всей ячейки скалярная структура

propchan — Настройка канала распространения структура

Примечание

Примечание

Примечание

Примечание

timefreqoffset — Синхронизация и частота возмещена [0, 0] (значение по умолчанию) | два вектора-строки элемента, [toffset, foffset] | неотрицательный скаляр, toffset | дополнительный

toffset — Синхронизация смещения 0 (значений по умолчанию) | неотрицательный скаляр | дополнительный

foffset — Частота возмещена 0 (значений по умолчанию) | скаляр | дополнительный

ntxants — Количество плоскостей антенны передачи 1 (значение по умолчанию) | неотрицательное целое число | дополнительный

Выходные аргументы

hest — Совершенная оценка канала Массив 4-D

Ссылки

Смотрите также

Введенный в R2013b

Документация LTE Toolbox

Поддержка

`enb` — Настройки всей ячейки
скалярная структура

`propchan` — Настройка канала распространения
структура

`toffset` — Синхронизация смещения
0 (значений по умолчанию) | неотрицательный скаляр | дополнительный

`foffset` — Частота возмещена
0 (значений по умолчанию) | скаляр | дополнительный

`ntxants` — Количество плоскостей антенны передачи
1 (значение по умолчанию) | неотрицательное целое число | дополнительный

`hest` — Совершенная оценка канала
Массив 4-D
