Тест и измерение

Описывает генерацию сигналов, визуализацию и анализ производительности передатчика

LTE Toolbox™ обеспечивает функции, которые позволяют вам измерить показатели производительности передатчика. Примеры, показанные здесь, демонстрируют моделирование передатчика и анализ производительности. Communications Toolbox™ и Системные объекты DSP System Toolbox™ обеспечивают дополнительные количественные инструменты для измерения производительности системы и графических утилит для визуализации форм волны.

Приложения

Wireless Waveform GeneratorСоздайте, повредите, визуализируйте и экспортируйте модулируемые формы волны
LTE Throughput AnalyzerСгенерируйте кривые пропускной способности для физического нисходящего канала совместно использованный канал (PDSCH) тестовый анализ соответствия

Функции

развернуть все

lteRMCDLНисходящая ссылочная настройка канала измерения
lteRMCULВосходящее ссылочное измерение образовывает канал или настройка FRC
lteTestModelНисходящая конфигурационная структура тестовой модели
lteRMCDLToolСгенерируйте нисходящую форму волны RMC
lteRMCULToolВосходящий RMC или генерация сигналов FRC
lteTestModelToolСгенерируйте нисходящую форму волны тестовой модели
lteEVMРасчет величины вектора ошибок

Объекты

развернуть все

comm.ConstellationDiagramОтобразите диаграмму сигнального созведия для входного сигнала
dsp.SpectrumAnalyzerОтобразите спектр частоты сигналов временной области
dsp.TimeScopeОбласть времени сигнализирует об отображении и измерении
dsp.ArrayPlotОтобразите векторы или массивы
comm.ErrorRateВычислите бит или коэффициент ошибок символа входных данных
comm.EVMИзмерьте величину вектора ошибок

Темы

Сгенерируйте тестовую модель

Спецификации LTE задают тестовые модели соответствия для тестов передатчика.

Рекомендуемые примеры

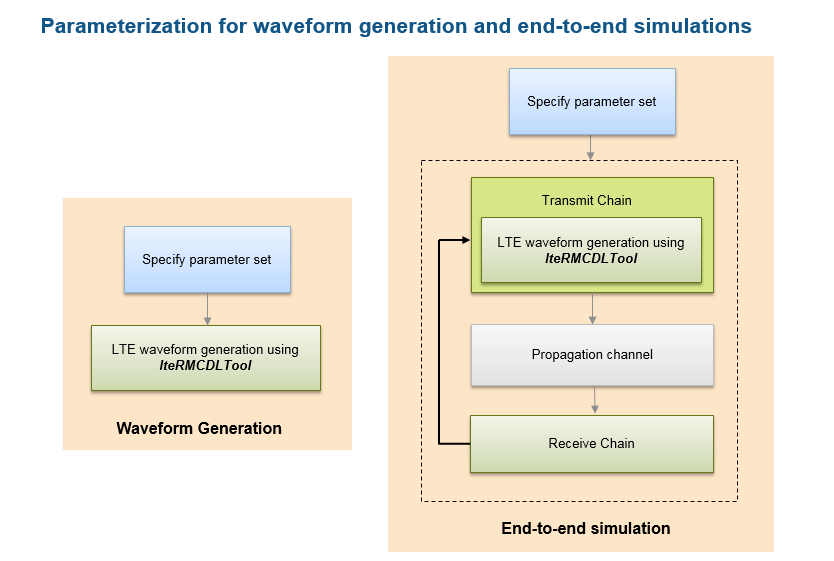

LTE Parameterization for Waveform Generation and Simulation

Параметризация LTE для генерации сигналов и симуляции

Шаги включены и различные способы параметризовать сквозные симуляции и статическую генерацию сигналов с помощью LTE Toolbox™. В этом примере мы фокусируемся на нисходящем канале, но обсужденные концепции применяются к восходящему каналу также.

Открыть скрипт
LTE Downlink Test Model (E-TM) Waveform Generation

Тестовая модель нисходящего канала LTE (E-TM) генерация сигналов

Сгенерируйте тестовую модель с помощью LTE Toolbox™.

Открыть скрипт

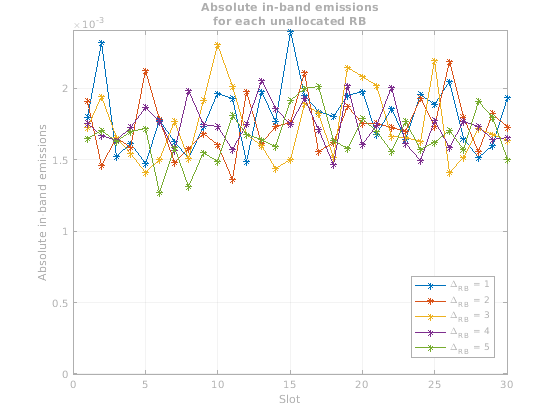

LTE Uplink EVM and In-Band Emissions Measurements

Восходящий канал LTE EVM и внутриполосные измерения эмиссии

Как LTE Toolbox™ может использоваться, чтобы выполнить Величину вектора ошибок (EVM) и внутриполосные измерения эмиссии на восходящем сигнале согласно приложению F [1] TS 36.101.

Открыть скрипт

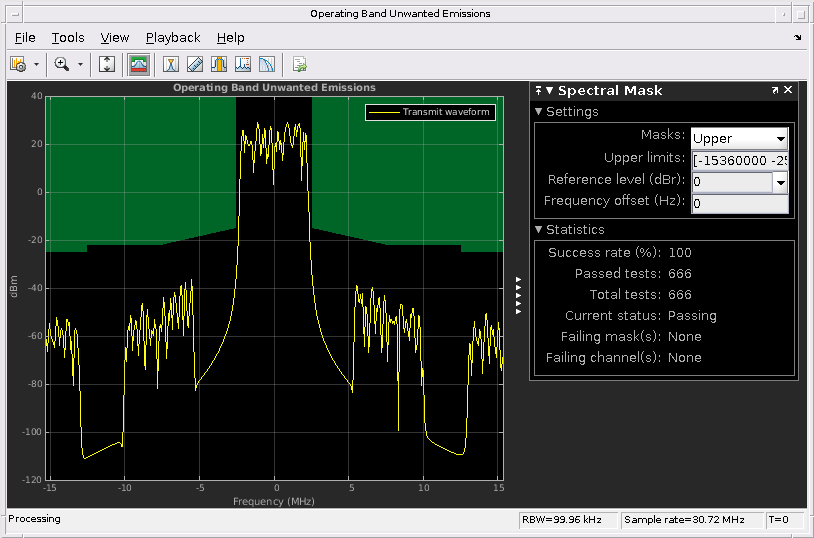

LTE Downlink Adjacent Channel Leakage Power Ratio (ACLR) Measurement

Нисходящий канал LTE смежное отношение степени утечки канала (ACLR) измерение

Как Смежное Отношение Степени Утечки Канала (ACLR) может быть измерено в нисходящем сигнале Ссылочного канала измерения (RMC) использование LTE Toolbox™.

Открыть скрипт

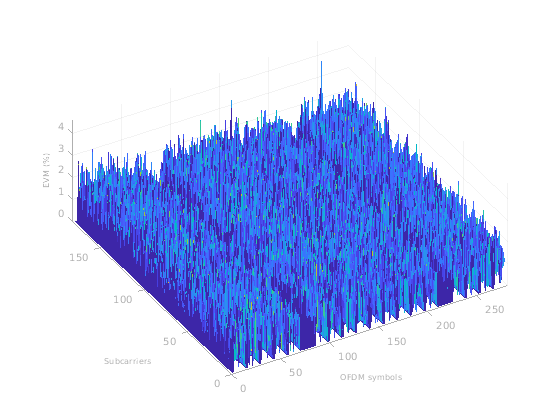

PDSCH Error Vector Magnitude (EVM) Measurement

Измерение Величины вектора ошибок (EVM) PDSCH

Измеряет EVM в нисходящем сигнале Ссылочного канала измерения (RMC) и нисходящей Тестовой модели (E-TM) сигнал, согласно требованиям измерения EVM, заданным в TS 36.104, Приложении E [1].

Открыть скрипт

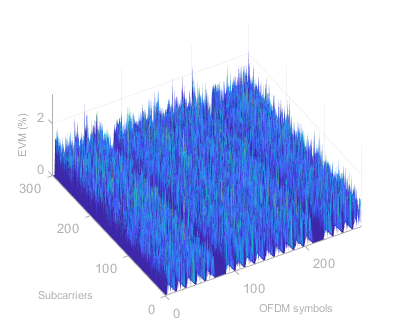

Waveform Acquisition and Analysis using LTE Toolbox with Test and Measurement Equipment

Приобретение формы волны и Анализ с помощью LTE Toolbox с Тестовым оборудованием и Измерительным оборудованием

Как беспроводная форма волны LTE может быть получена и анализировала использование LTE Toolbox™, Instrument Control Toolbox™ и РФ сигнализируют об оборудовании анализатора.

Открыть скрипт
LTE Uplink EVM and In-Band Emissions Measurements

Восходящий канал LTE EVM и внутриполосные измерения эмиссии

Как LTE Toolbox™ может использоваться, чтобы выполнить Величину вектора ошибок (EVM) и внутриполосные измерения эмиссии на восходящем сигнале согласно приложению F [1] TS 36.101.

Открыть скрипт

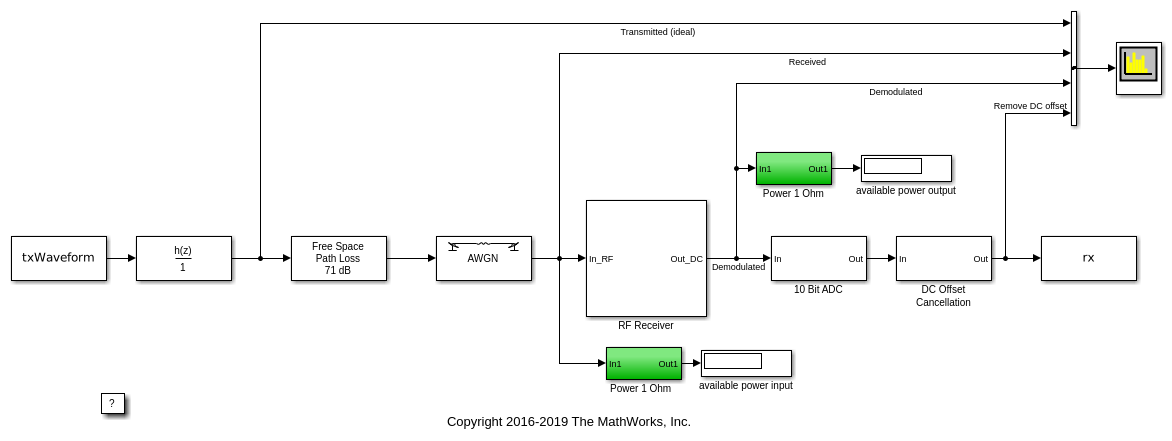

Modeling and Testing an LTE RF Receiver

Моделирование и тестирование LTE получатель РФ

Демонстрирует, как смоделировать и протестировать LTE получатель РФ с помощью LTE Toolbox™ и RF Blockset™.

Открыть скрипт

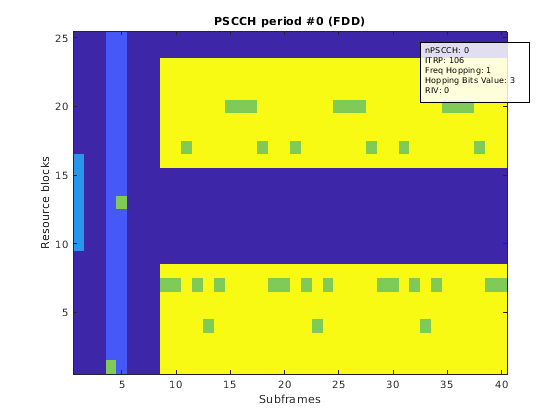

LTE Sidelink Resource Pools and PSCCH Period

LTE пулы ресурсов Sidelink и период PSCCH

Как непрямые пулы ресурсов непосредственной связи и периоды PSCCH заданы и параметризованы. Это показывает отношение между полустатическими параметрами пула RRC и структурой периода PSCCH. Это также показывает, как динамические параметры планирования (DCI и SCI) для режима передачи 1 и режима 2 влияют на итоговый выбор ресурса передачи.

Открыть скрипт

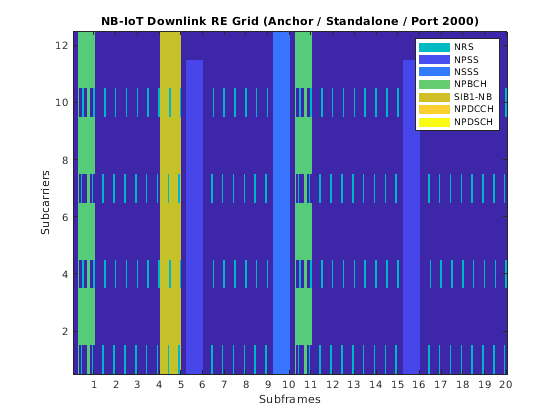

NB-IoT Downlink Waveform Generation

Генерация сигналов нисходящего канала NB-IoT

Сгенерируйте Усовершенствованный LTE Pro Узкополосные формы волны IOT Релиза 13 (NB-IOT) для теста и приложений измерения с помощью LTE Toolbox™.

Открыть скрипт

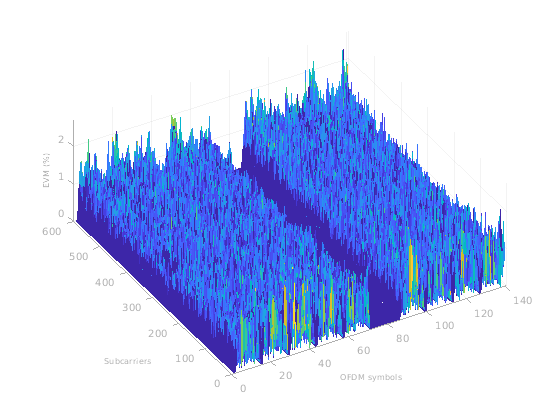

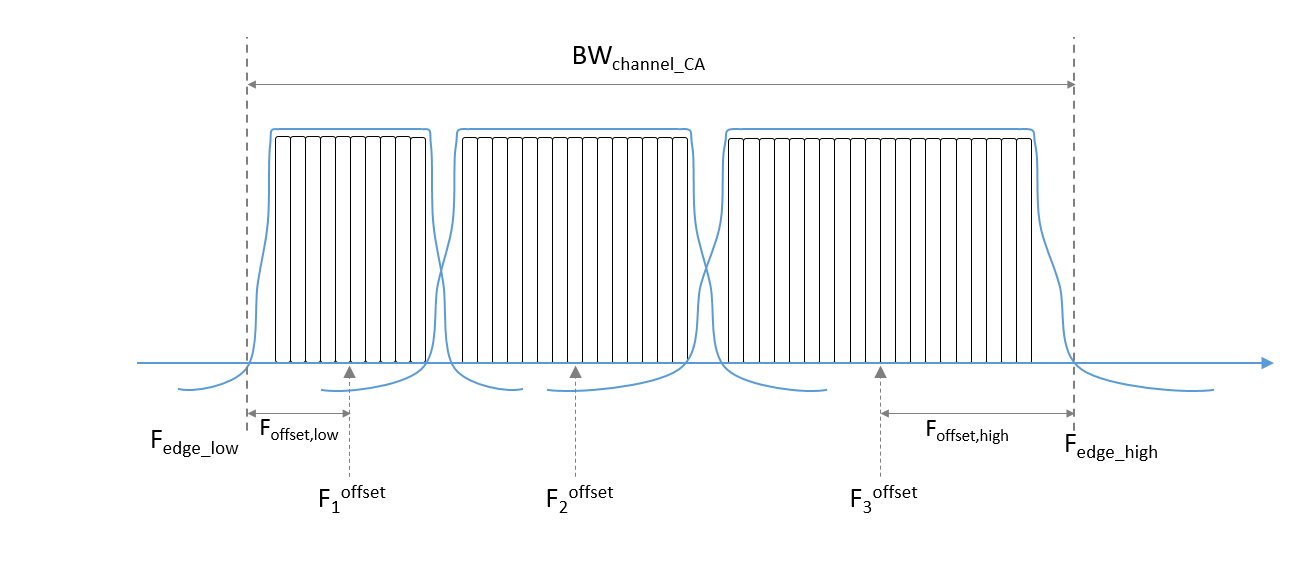

Release 12 Downlink Carrier Aggregation Waveform Generation, Demodulation and Analysis

Релиз 12 Передайте в нисходящем направлении генерацию сигналов агрегации поставщика услуг, демодуляцию и анализ

Как несколько нисходящих поставщиков услуг могут быть сгенерированы, агрегировали и далее демодулировали использование LTE Toolbox™.

Открыть скрипт
Uplink Carrier Aggregation Waveform Generation, Demodulation, and Analysis

Восходящая генерация сигналов агрегации поставщика услуг, демодуляция и анализ

Как несколько восходящих поставщиков услуг могут быть сгенерированы, агрегировались и демодулировали использование LTE Toolbox™. Величина вектора ошибок (EVM) и внутриполосная эмиссия измеряются для демодулируемого поставщика услуг согласно приложению F [1] TS 36.101.

Открыть скрипт

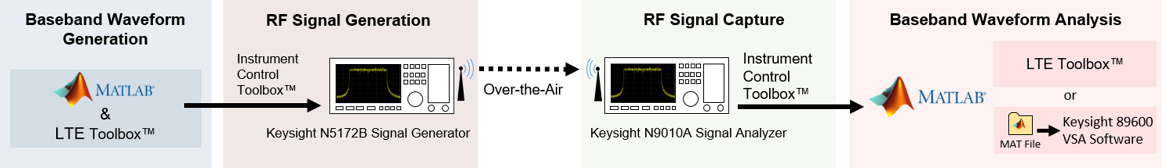

Waveform Generation and Transmission using LTE Toolbox with Test and Measurement Equipment

Генерация сигналов и Передача с помощью LTE Toolbox с Тестовым оборудованием и Измерительным оборудованием

Как беспроводная форма волны LTE может быть сгенерирована и анализировала использование LTE Toolbox™, Instrument Control Toolbox™ и генератора сигнала Keysight Technologies® RF и анализатора.

Открыть скрипт

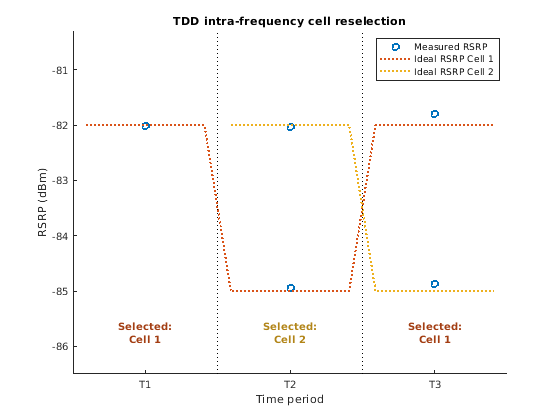

Reference Signal Measurements (RSRP,RSSI,RSRQ) for Cell Reselection

Ссылочные измерения сигнала (RSRP, RSSI, RSRQ) для повторного выбора ячейки

В системе LTE UE должен обнаружить и контролировать присутствие нескольких ячеек и выполнить повторный выбор ячейки, чтобы гарантировать, что это "расположено лагерем" на самой подходящей ячейке. UE, "расположенный лагерем" на конкретной ячейке, будет контролировать информацию о Системе и Разбивку на страницы той ячейки, но это должно продолжить контролировать качество и силу других ячеек, чтобы определить, требуется ли повторный выбор ячейки.

Открыть скрипт
