quiver3m
График полей градиента проекта 3-D на осях карты
Синтаксис
h = quiver3m(lat,lon,alt,dlat,dlon,dalt)
h = quiver3m(lat,lon,alt,dlat,dlon,dalt,linestyle)
h = quiver3m(lat,lon,alt,dlat,dlon,dalt,linestyle,'filled')
h = quiver3m(lat,lon,alt,dlat,dlon,dalt,scale)
h
= quiver3m(lat,lon,alt,dlat,dlon,dalt,linestyle,scale)
h
= quiver3m(lat,lon,alt,dlat,dlon,dalt,linestyle,scale,'filled')
Описание
h = quiver3m(lat,lon,alt,dlat,dlon,dalt) векторы скорости отображений с компонентами (dlat,dlon,dalt) в географических точках (lat,lon) и высота alt на отображенной карте оси. Входные параметры dlat, dlon, и dalt определите направление векторов в широте, долготе и высоте, соответственно. Функция автоматически определяет длину этих векторов, чтобы сделать их максимально долго без перекрытия. Указатели на объект отображенных векторов могут быть возвращены в h.
h = quiver3m(lat,lon,alt,dlat,dlon,dalt,linestyle) где linestyle linespec это управляет типом используемой линии. Если вы используете символы, они построены в стартовых точках векторов, т.е. точках ввода (latlon , alt).
h = quiver3m(lat,lon,alt,dlat,dlon,dalt,linestyle,'filled') результаты в заполнении в любых символов заданы linespec.
h = quiver3m(lat,lon,alt,dlat,dlon,dalt,scale), h
= quiver3m(lat,lon,alt,dlat,dlon,dalt,linestyle,scale) и h
= quiver3m(lat,lon,alt,dlat,dlon,dalt,linestyle,scale,'filled') измените автоматически расчетные длины вектора путем умножения их на скалярное значение scale. Например, если scale 2, отображенные векторы в два раза длиннее, чем, они были бы то, если scale были 1 (значение по умолчанию). Когда шкала установлена в 0, автоматическое масштабирование подавлено, и длина векторов определяется входными параметрами. В этом случае векторы построены от (latlon , alt) к (lat+dlat, lon+dlon, alt+dalt).
Примеры

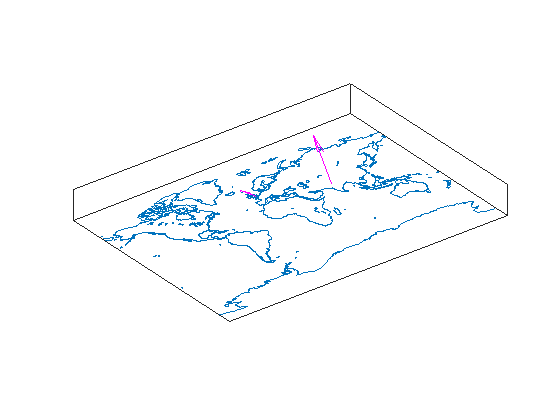

Постройте 3-D векторы дрожи
Постройте 3-D векторы дрожи из Лондона (51.5°N, 0 °) и Нью-Дели (29°N, 77.5°E), оба на высоте 0. Подавите автоматическое масштабирование. Отключите оба вектора на высоте 1; лондонский вектор должен отключить 100 ° на юг и 70 ° в восточном направлении, в то время как вектор Нью-Дели должен отключить 50 ° к северу и 10 ° в восточном направлении.
load coastlines axesm miller; view(3) plotm(coastlat,coastlon) lat0 = [51.5,29]; lon0 = [0 77.5]; alt = [0 0]; dlat = [-40 50]; dlon = [-70 10]; dalt = [1 1]; quiver3m(lat0,lon0,alt,dlat,dlon,dalt,'m') tightmap
