quiverm
График полей градиента проекта 2-D на осях карты
Синтаксис
h = quiverm(lat,lon,deltalat,deltalon)
h = quiverm(lat,lon,deltalat,deltalon,linestyle)
h = quiverm(lat,lon,deltalat,deltalon,linestyle,'filled')
h = quiverm(lat,lon,deltalat,deltalon,scale)
h
= quiverm(lat,lon,deltalat,deltalon,linestyle,scale,'filled')
Описание
h = quiverm(lat,lon,deltalat,deltalon) векторы скорости отображений с компонентами (deltalat,deltalon) в географических точках (lat,lon) на отображенных осях карты. Все четыре входных параметров должны быть в AngleUnits из осей карты. Входные параметры deltalat и deltalon определите направление векторов в широте и долготе, соответственно. Функция автоматически определяет длину этих векторов, чтобы сделать их максимально долго без перекрытия. Указатели на объект отображенных векторов могут быть возвращены в h.
h = quiverm(lat,lon,deltalat,deltalon,linestyle) позволяет управление спецификации линии отображенных векторов с linespec. Если вы используете символы, они построены в стартовых точках векторов, т.е. точках ввода (latlon ).
h = quiverm(lat,lon,deltalat,deltalon,linestyle,'filled') результаты в заполнении в любых символов заданы linestyle.
h = quiverm(lat,lon,deltalat,deltalon,scale) и h
= quiverm(lat,lon,deltalat,deltalon,linestyle,scale,'filled') измените автоматически расчетные длины вектора путем умножения их на скалярное значение scale. Например, если scale 2, отображенные векторы в два раза длиннее, чем, они были бы то, если scale были 1 (значение по умолчанию). Когда шкала установлена в 0, автоматическое масштабирование подавлено, и длина векторов определяется входными параметрами. В этом случае векторы построены от (latlon ) к (lat+deltalat, lon+deltalon).
Примеры
Постройте векторы дрожи, соответствующие широте и долготе
Загрузите набор данных береговых линий.

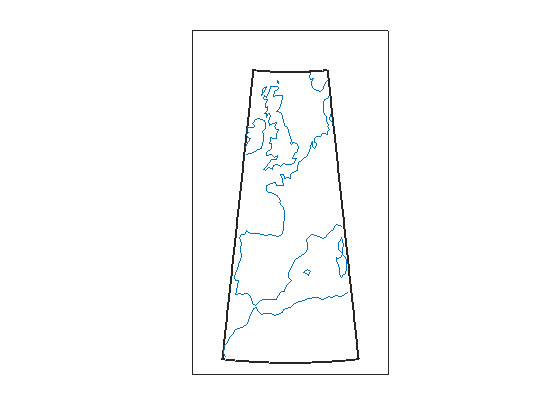

load coastlinesSetup оси, задающие широту и пределы долготы. Отобразите данные о береговой линии на графике.
axesm('eqaconic','MapLatLimit',[30 60],'MapLonLimit',[-10 10]) framem; plotm(coastlat,coastlon)

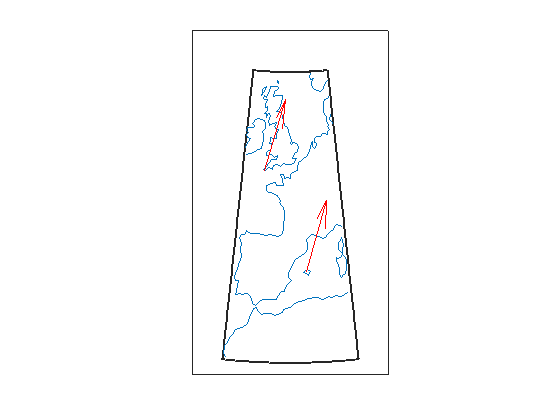

Постройте векторы дрожи в направлении, соответствующем +5 широтам степеней и +3 долготам степеней. Используйте автоматическое масштабирование.
lat0 = [50 39.7];
lon0 = [-5.4 2.9];
deltalat = [5 5];
deltalon = [3 3];
quiverm(lat0,lon0,deltalat,deltalon,'r')
