Создание графика с двумя осями по Y

В этом примере показано, как создать график с осями Y на левых и правых сторонах с помощью yyaxis функция. Этот пример показывает, как подписывать каждую ось, создавать несколько графиков, удалять графики, соответствующие определенной оси.

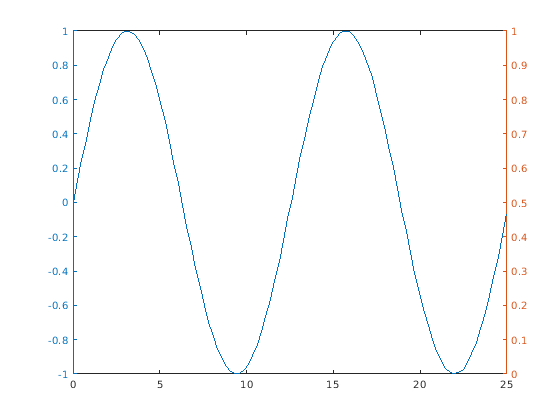

Создание оси Yслева от графика

Создайте ось Y с левой и правой стороны графика. yyaxis left команда создает оси и активирует левую сторону. Последующие графические функции, такие как plot, предназначайтесь для активной стороны. Отобразите данные на графике вдоль левой оси Y.

x = linspace(0,25);
y = sin(x/2);
yyaxis left
plot(x,y);

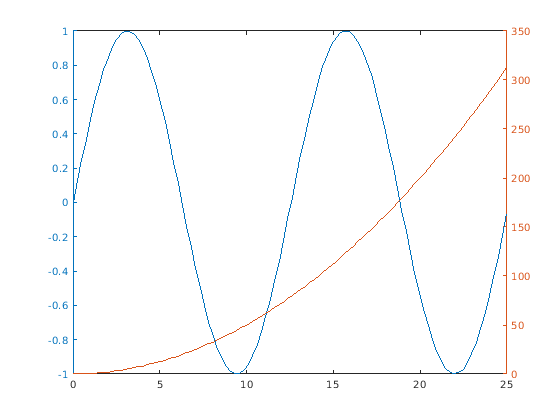

Создание оси Y справа от графика

Активируйте правую сторону с помощью yyaxis rightПосле отобразите данные на графике относительно правай оси Y.

r = x.^2/2;
yyaxis right
plot(x,r);

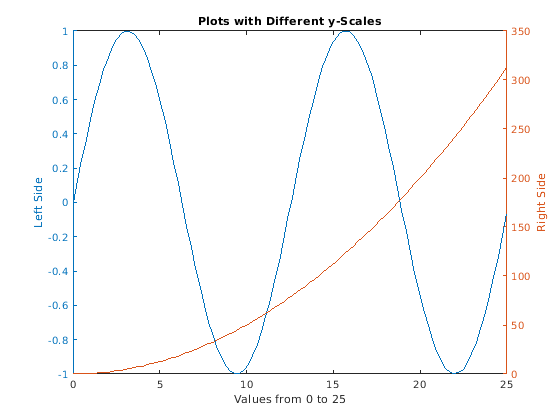

Добавление заголовка и подписей по осям

Управляйте, какая сторона осей является активным использованием yyaxis left и yyaxis right команды. Затем добавьте заголовок и подписи по осям.

yyaxis left
title('Plots with Different y-Scales')
xlabel('Values from 0 to 25')
ylabel('Left Side')

yyaxis right
ylabel('Right Side')

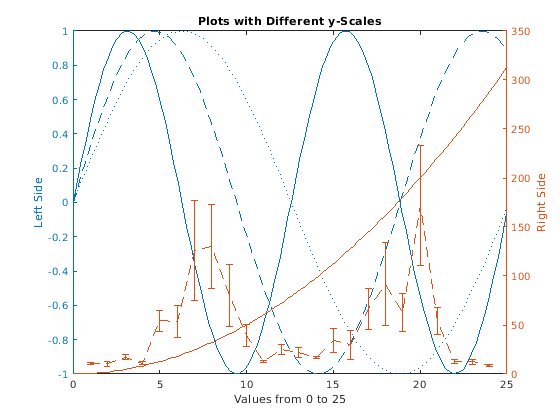

Построение нескольких графиков на одной оси

Добавьте еще две линии на левую сторону с помощью hold on команда. Добавьте график errorbar для правой оси. Новые графики используют тот же цвет соответствующей графикам по оси Y, а стиль линии повторяется циклически. hold on команда влияет на обе оси - на левую и правую ось.

hold on

yyaxis left
y2 = sin(x/3);
plot(x,y2);
y3 = sin(x/4);
plot(x,y3);

yyaxis right
load count.dat;
m = mean(count,2);
e = std(count,1,2);
errorbar(m,e)

hold off

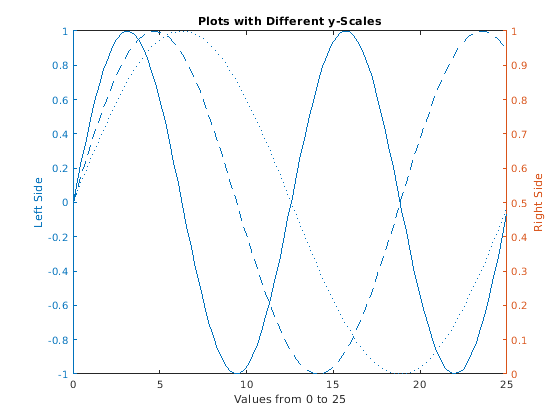

Очистка графика по одной из осей

Очистите данные из правой стороны осей первым созданием его активный, и затем использование cla команда.

yyaxis right
cla

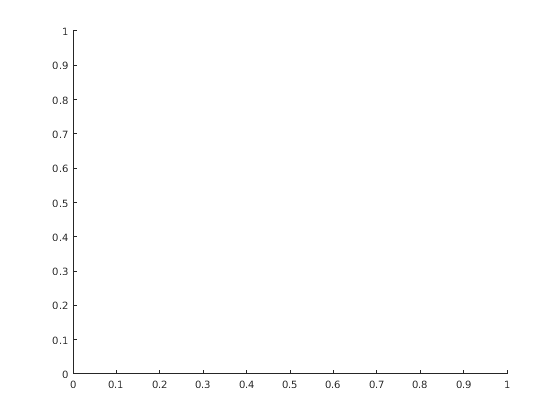

Очистка графика и удаление правой оси

Очистить весь график и удалить правую ось Y можно командой cla reset.

cla reset

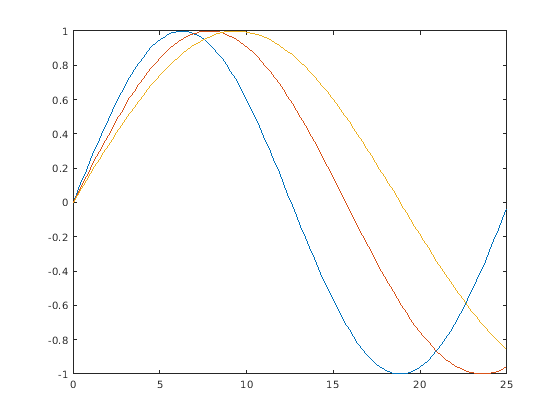

Теперь вы можете создать график, и он будет иметь только одну ось Y. Например, постройте три графика вдоль одной оси Y.

xx = linspace(0,25);
yy1 = sin(xx/4);
yy2 = sin(xx/5);
yy3 = sin(xx/6);
plot(xx,yy1,xx,yy2,xx,yy3)

Добавление второй оси Yк существующему графику

Добавить вторую ось Y к существующему графику можно используя команду yyaxis. Существующие графики и левая ось Y не изменяют цвета. Правая ось y использует следующий цвет в порядке цвета осей. Новые графики, добавленные к осям, используют тот же цвет в качестве соответствующей оси Y.

yyaxis right
rr1 = exp(xx/6);
rr2 = exp(xx/8);
plot(xx,rr1,xx,rr2)
