xlabel

Маркировка оси X

свернуть все на странице

Синтаксис

xlabel(txt)
xlabel(target,txt)
xlabel(___,Name,Value)
t = xlabel(___)

Описание

пример

xlabel(txt) помечает ось X текущей системы координат или графика возвращенной gca команда. Переиздание xlabel команда заменяет старую метку на новую метку.

пример

xlabel(target,txt) добавляет метка к заданному целевому объекту.

пример

xlabel(___,Name,Value) изменяет внешний вид метки с помощью одного или нескольких аргументов пары "имя-значение". Например, 'FontSize',12 устанавливает размер шрифта на 12 точек. Задайте аргументы пары "имя-значение" после всех других входных параметров. Изменение внешнего вида метки не поддержано для всех типов графиков.

пример

t = xlabel(___) возвращает текстовый объект, используемый в качестве метки оси X. Используйте t сделать будущие модификации к метке после того, как это создается.

Примеры

свернуть все

Скрипт Open Live Script

Отобразите Population ниже оси X.

plot((1:10).^2)
xlabel('Population')

Скрипт Open Live Script

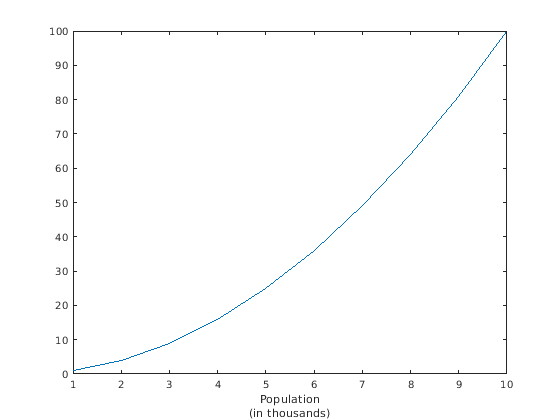

Создайте многострочную метку с помощью массива ячеек из символьных векторов.

plot((1:10).^2)
xlabel({'Population','(in thousands)'})

Скрипт Open Live Script

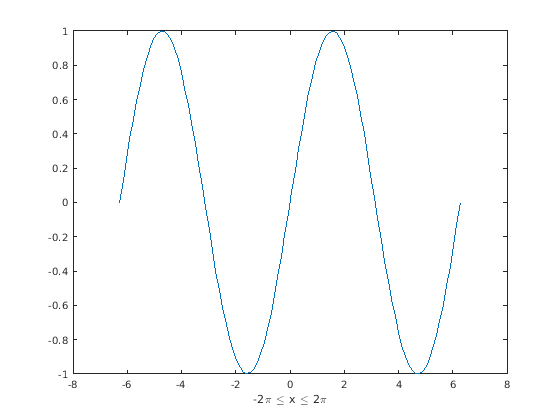

Включайте греческие буквы и другие специальные символы в синтаксисе TeX использующего метки.

x = linspace(-2*pi,2*pi);
y = sin(x);
plot(x,y)
xlabel('-2\pi \leq x \leq 2\pi')

Скрипт Open Live Script

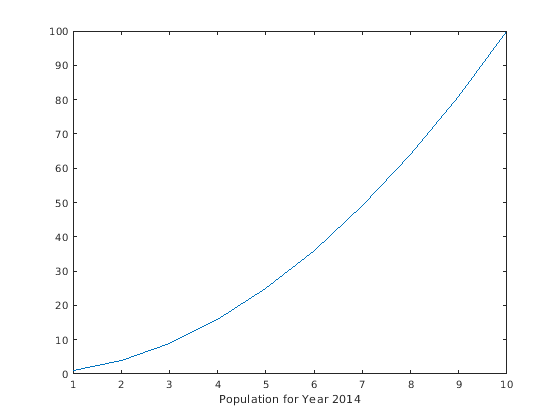

Добавьте метку с текстом и значением переменных. Используйте num2str функция, чтобы включать значение переменных в метку.

plot((1:10).^2)
year = 2014;
xlabel(['Population for Year ',num2str(year)])

Скрипт Open Live Script

Используйте '^' и '_' символы, чтобы включать верхние индексы и индексы в подписях по осям. Используйте фигурные скобки {} изменить больше чем один символ.

t = linspace(0,1);
y = exp(t);
plot(t,y)
xlabel('t_{seconds}')
ylabel('e^t')

Скрипт Open Live Script

Используйте Name,Value парные аргументы, чтобы установить размер шрифта, толщину шрифта и свойства цвета текста метки оси X.

plot((1:10).^2)
xlabel('Population','FontSize',12,'FontWeight','bold','Color','r')

Скрипт Open Live Script

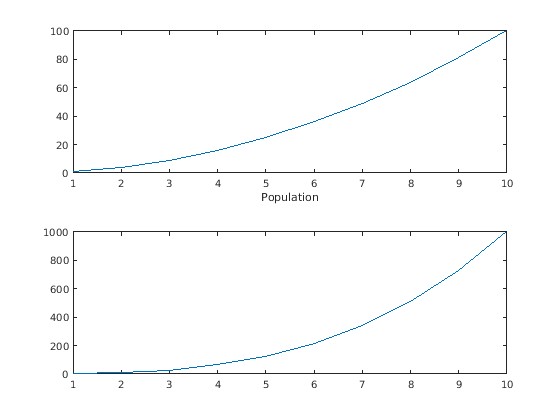

Начиная в R2019b, можно отобразить мозаичное размещение графиков с помощью tiledlayout и nexttile функции. Вызовите tiledlayout функция, чтобы создать 2 1 мозаичное размещение графика. Вызовите nexttile функция, чтобы создать объекты осей ax1 и ax2. Отобразите данные на графике в каждого, исключает, и создайте метку оси X для главного графика.

tiledlayout(2,1)
ax1 = nexttile;
plot((1:10).^2)
xlabel(ax1,'Population')

ax2 = nexttile;
plot((1:10).^3)

Скрипт Open Live Script

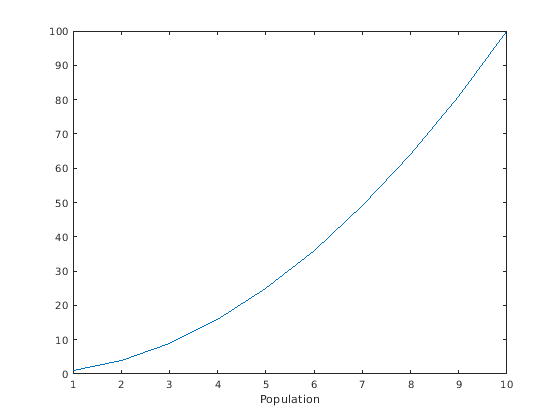

Пометьте ось X и возвратите текстовый объект, используемый в качестве метки.

plot((1:10).^2)
t = xlabel('Population');

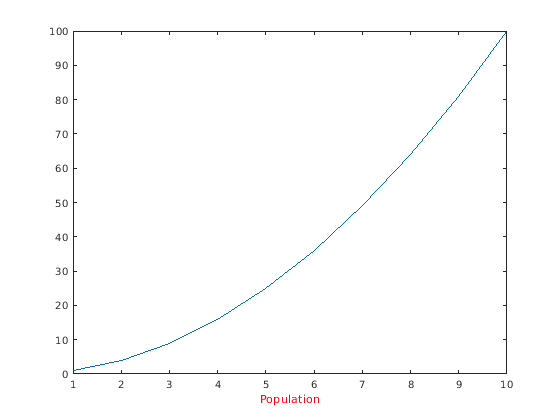

Используйте t установить текстовые свойства метки после того, как это было создано. Например, выберите цвет метки к красному. Начиная с R2014b, вы можете использовать запись через точку для того, чтобы задать свойства. Если вы используете более ранний релиз, используйте set функцию вместо этого.

t.Color = 'red';

Входные параметры

свернуть все

Подпись по осям, заданная как скаляр строки, вектор символов, массив строк, символьный массив, массив ячеек, категориальный массив или числовое значение.

Пример: 'my label'

Пример: {'first line','second line'}

Пример: 123

Чтобы включать числовые переменные с текстом в метке, используйте num2str функция. Например:

x = 42;
txt = ['The value is ',num2str(x)];

Чтобы включать специальные символы, такие как верхние индексы, индексы, греческие буквы или математические символы используют синтаксис TeX. Для списка поддерживаемой разметки смотрите Interpreter свойство.

Создать многострочные метки:

  • Используйте массив строк, где каждый элемент содержит линию текста, такого как ["first line","second line"].

  • Используйте массив ячеек, где каждая ячейка содержит линию текста, такого как {'first line','second line'}.

  • Используйте символьный массив, где каждая строка содержит то же количество символов, таких как ['abc'; 'ab '].

  • Используйте sprintf создать текст с символом новой строки, таким как sprintf('first line \n second line').

Числовые метки преобразованы в текст с помощью sprintf('%g',value). Например, 12345678 отображения как 1.23457e+07.

Примечание

  • Если вы задаете метку как категориальный массив, MATLAB® использует значения в массиве, не категории.

  • Слова defaultФабрика, и remove зарезервированные слова, которые не появятся в метке, когда заключено в кавычки как обычные символы. Чтобы отобразить любое из этих слов индивидуально, предшествуйте им с обратной косой чертой, такой как '\default' или '\remove'.

Цель для метки, заданной как Axes объект, TiledChartLayout объект или графический объект, который имеет XLabel свойство. Например, можно добавить x - подпись по осям к HeatmapChart объект.

Если вы не задаете цель, то xlabel функция добавляет метку в графический объект, возвращенный gca команда.

Примечание

Некоторые графики не поддерживают изменение внешнего вида метки, такого как цвет или возврат текстового объекта как выходной аргумент.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Color','red','FontSize',12 задает красный, шрифт с 12 точками.

Текстовые свойства, перечисленные здесь, являются только подмножеством. Для полного списка смотрите Text Properties.

Размер шрифта, заданный как скалярное значение, больше, чем 0 в модулях точки. Один пункт равен 1/72 дюйма. Чтобы изменить модули шрифта, используйте FontUnits свойство.

Установка свойств размера шрифта для связанных осей также влияет на размер шрифта метки. Размер шрифта метки обновляется, чтобы равняться временам размера шрифта осей масштабный коэффициент метки. FontSize свойство осей содержит размер шрифта осей. LabelFontSizeMultiplier свойство осей содержит масштабный коэффициент метки. По умолчанию размер шрифта осей является 10 точками, и масштабный коэффициент 1.1, таким образом, размер шрифта метки оси X является 11 точками.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Символьная толщина, заданная как 'normal' или 'bold'.

MATLAB использует FontWeight свойство выбрать шрифт от доступных в вашей системе. Не все шрифты имеют полужирный вес. Поэтому определение полужирной толщины шрифта может все еще привести к обычной толщине шрифта.

Название шрифта, заданное как поддерживаемое название шрифта или 'FixedWidth'. Чтобы отобразить и распечатать текст правильно, необходимо выбрать шрифт, который поддерживает система. Стандартный шрифт зависит от вашей операционной системы и локали.

Чтобы использовать шрифт фиксированной ширины, который выглядит хорошим в любой локали, используйте 'FixedWidth'. Шрифт фиксированной ширины использует корневой FixedWidthFontName свойство. Установка корневого FixedWidthFontName свойство заставляет незамедлительное обновление отображения использовать новый шрифт.

Цвет текста, заданный как триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Пример: 'blue'

Пример: [0 0 1]

Пример: '#0000FF'

Интерпретация текстовых символов, заданных как одно из этих значений:

  • 'tex' — Интерпретируйте символы с помощью подмножества разметки TeX.

  • 'latex' — Интерпретируйте символы, использующие разметку LATEX.

  • 'none' — Отобразите буквенные символы.

TeX Markup

По умолчанию MATLAB поддерживает подмножество разметки TeX. Используйте синтаксис TeX, чтобы добавить верхние индексы и индексы, изменить тип шрифта и окрасить и включать специальные символы в текст.

Модификаторы остаются в силе до конца текста. Верхние индексы и индексы являются исключением, потому что они изменяют только следующий символ или символы в фигурных скобках. Когда вы устанавливаете Interpreter свойство к 'tex', поддерживаемые модификаторы следующие.

МодификаторОписаниеПример
^{ }Верхний индекс'text^{superscript}'
_{ }Индекс'text_{subscript}'
\bfBold font'\bf text'
\itКурсивный шрифт'\it text'
\slНаклонный шрифт (обычно то же самое как курсивный шрифт)'\sl text'
\rmОбычный шрифт'\rm text'
\fontname{specifier}}Название шрифта — Замена specifier с именем семейства шрифтов. Можно использовать это в сочетании с другими модификаторами.'\fontname{Courier} text'
\fontsize{specifier}}Размер шрифта — Замена specifier со значением числового скаляра в модулях точки.'\fontsize{15} text'
\color{specifier}}Цвет шрифта — Замена specifier с одним из этих цветов: red, green, yellowПурпурный, blue, black, whiteсерый, darkGreen, orange, или lightBlue.'\color{magenta} text'
\color[rgb]{specifier}Цвет пользовательского шрифта — Замена specifier с трехэлементным триплетом RGB.'\color[rgb]{0,0.5,0.5} text'

Эта таблица приводит поддерживаемые специальные символы с Interpreter набор свойств к 'tex'.

Последовательность символовСимволПоследовательность символовСимволПоследовательность символовСимвол

\alpha

α

\upsilon

υ

\sim

~

\angle

∠

\phi

\leq

≤

\ast

*

\chi

χ

\infty

∞

\beta

β

\psi

ψ

\clubsuit

♣

\gamma

γ

\omega

ω

\diamondsuit

♦

\delta

δ

\Gamma

Γ

\heartsuit

♥

\epsilon

ϵ

\Delta

Δ

\spadesuit

♠

\zeta

ζ

\Theta

Θ

\leftrightarrow

↔

\eta

η

\Lambda

Λ

\leftarrow

←

\theta

θ

\Xi

Ξ

\Leftarrow

⇐

\vartheta

ϑ

\Pi

Π

\uparrow

↑

\iota

ι

\Sigma

Σ

\rightarrow

→

\kappa

κ

\Upsilon

ϒ

\Rightarrow

⇒

\lambda

λ

\Phi

Φ

\downarrow

↓

\mu

µ

\Psi

Ψ

\circ

º

\nu

ν

\Omega

Ω

\pm

±

\xi

ξ

\forall

∀

\geq

≥

\pi

π

\exists

∃

\propto

∝

\rho

ρ

\ni

∍

\partial

∂

\sigma

σ

\cong

≅

\bullet

•

\varsigma

ς

\approx

≈

\div

÷

\tau

τ

\Re

ℜ

\neq

≠

\equiv

≡

\oplus

⊕

\aleph

ℵ

\Im

ℑ

\cup

∪

\wp

℘

\otimes

⊗

\subseteq

⊆

\oslash

∅

\cap

∩

\in

∈

\supseteq

⊇

\supset

⊃

\lceil

⌈

\subset

⊂

\int

∫

\cdot

·

\o

ο

\rfloor

⌋

\neg

¬

\nabla

∇

\lfloor

⌊

\times

x

\ldots

...

\perp

⊥

\surd

√

\prime

´

\wedge

∧

\varpi

ϖ

\0

∅

\rceil

⌉

\rangle

〉

\mid

|

\vee

∨

\langle

〈

\copyright

©

Разметка LaTeX

Чтобы использовать разметку LATEX, установите Interpreter свойство к 'latex'. Используйте долларовые символы вокруг текста, например, используйте '$\int_1^{20} x^2 dx$' для встроенного режима или '$$\int_1^{20} x^2 dx$$' для режима отображения.

Отображаемый текст использует стиль шрифта LATEX по умолчанию. FontNameFontWeight , и FontAngle свойства не оказывают влияние. Чтобы изменить стиль шрифта, используйте разметку LATEX.

Максимальный размер текста, который можно использовать с интерпретатором LATEX, является 1 200 символами. Для многострочного текста это уменьшает приблизительно на 10 символов на строку.

Для получения дополнительной информации о системе LATEX, смотрите веб-сайт Проекта LATEX по https://www.latex-project.org/.

Выходные аргументы

свернуть все

Текстовый объект используется в качестве метки оси X. Используйте t получить доступ и изменить свойства метки после того, как это было создано.
