contourf
Заполненный 2D контурный график
Синтаксис
Описание
contourf( создает заполненный контурный график, содержащий изолинии матричного Z)Z, где Z содержит значения высоты на x-y плоскость. MATLAB® автоматически выбирает линии контура, чтобы отобразиться. Столбец и индексы строки Z x и координаты y в плоскости, соответственно.
contourf(___, задает линии контура, чтобы отобразиться в качестве последнего аргумента в любом из предыдущих синтаксисов. Задайте levels)levels как скалярное значение n отобразить линии контура в n автоматически выбранные уровни (высоты). Чтобы чертить линии контура на определенных высотах, задайте levels как вектор монотонно увеличения значений. Чертить контуры на одной высоте (k), задайте levels как двухэлементный вектор-строка [k k].
contourf(___, задает дополнительные опции для контурного графика с помощью одного или нескольких аргументов пары "имя-значение". Задайте опции после всех других входных параметров. Для списка свойств смотрите Свойства контура.Name,Value)
contourf( отображает контурный график в целевых осях. Задайте оси в качестве первого аргумента в любом из предыдущих синтаксисов.ax,___)
M = contourf(___)M, который содержит (x, y) координаты вершин на каждом уровне.
Примеры

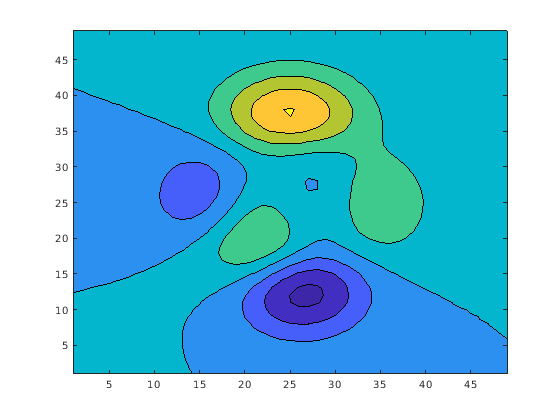

Контуры функции Peaks
Задайте Z как функция двух переменных. В этом случае вызовите peaks функция, чтобы создать Z. Затем отобразите заполненный контурный график Z, разрешение MATLAB® выбрать уровни контура.
Z = peaks; contourf(Z)
Контуры на десяти уровнях
Задайте Z как функция двух переменных, X и Y. Затем отобразите контуры на 10 уровнях Z.
x = linspace(-2*pi,2*pi); y = linspace(0,4*pi); [X,Y] = meshgrid(x,y); Z = sin(X) + cos(Y); contourf(X,Y,Z,10)

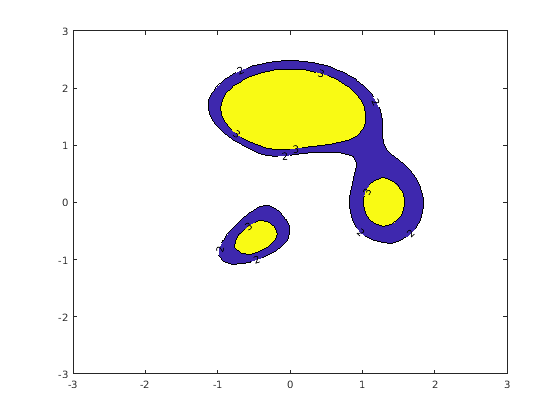

Контуры на определенных уровнях с метками
Задайте Z как функция X и Y. В этом случае вызовите peaks функция, чтобы создать XY, и Z. Затем отобразите контуры на уровнях 2 и 3.
Белая область соответствует высотам меньше, чем 2. Фиолетовая область соответствует высотам между 2 и 3. И желтая область соответствует высотам, которые больше 3.
[X,Y,Z] = peaks(50); contourf(X,Y,Z,[2 3],'ShowText','on')
Контуры на одном уровне
Задайте Z как функция X и Y. В этом случае вызовите peaks функция, чтобы создать XY, и Z. Затем отобразите контуры в Z = 2.
[X,Y,Z] = peaks; contourf(X,Y,Z,[2 2])
Пунктирные линии контура
Создайте контурный график и задайте стиль пунктирной линии.
[X,Y,Z] = peaks;
contourf(X,Y,Z,'--')

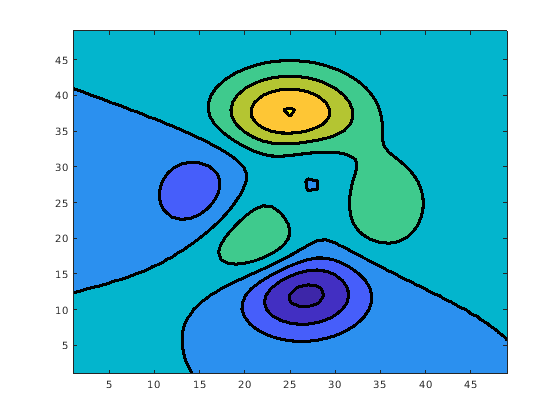

Пользовательская ширина линии
Создайте заполненный контурный график. Сделайте линии контура более толстыми путем установки LineWidth свойство к 3.
Z = peaks; [M,c] = contourf(Z); c.LineWidth = 3;
Контуры по прерывистой поверхности
Вставьте NaN значения везде, где существуют разрывы на поверхности. contourf функция не чертит линии контура в тех областях.
Задайте матричный Z как выборка peaks функция. Замените все значения в столбце 26 с NaN значения. Затем постройте контуры модифицированного Z матрица.
Z = peaks; Z(:,26) = NaN; contourf(Z)
Входные параметры
X — x - координаты
матрица | вектор
x-, заданные как матрица тот же размер как Z, или как вектор с длиной n, где [m,n] = size(Z). Значение по умолчанию X векторный (1:n).
Когда X матрица, значения должны строго увеличиваться или уменьшаться по одному измерению и оставаться постоянными по другому измерению. Размерность, которая варьируется, должна быть противоположностью размерности, которая варьируется по Y. Можно использовать meshgrid функция, чтобы создать X и Y матрицы.
Когда X вектор, значения должны строго увеличиваться или уменьшаться.
Пример: X = 1:10
Пример: X = [1 2 3; 1 2 3; 1 2 3]
Пример: [X,Y] = meshgrid(1:10)
XData свойство Contour объектно-ориентированная память x - координаты.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Y — y - координаты
матрица | вектор
y-, заданные как матрица тот же размер как Z, или как вектор с длиной m, где [m,n] = size(Z). Значение по умолчанию Y векторный (1:m).
Когда Y матрица, значения должны строго увеличиваться или уменьшаться по одному измерению и оставаться постоянными по другому измерению. Размерность, которая варьируется, должна быть противоположностью размерности, которая варьируется по X. Можно использовать meshgrid функция, чтобы создать X и Y матрицы.
Когда Y вектор, значения должны строго увеличиваться или уменьшаться.
Пример: Y = 1:10
Пример: Y = [1 1 1; 2 2 2; 3 3 3]
Пример: [X,Y] = meshgrid(1:10)
YData свойство Contour объектно-ориентированная память y - координаты.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Z — z - координаты
матрица
z-, заданные как матрица. Эта матрица должна иметь по крайней мере две строки и два столбца, и она должна содержать по крайней мере два различных значения.
Пример: Z = peaks(20)
ZData свойство Contour объектно-ориентированная память z - координаты.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
levels — Уровни
скаляр | вектор
Очертите уровни, заданные как скалярное целое число или вектор. Используйте этот аргумент, чтобы управлять номером и местоположением линий контура. Когда вы не задаете уровни, contourf функция выбирает уровни автоматически.
Чтобы чертить линии контура в n автоматически выбранные высоты, задайте
levelsкак скалярное значение n.Чтобы чертить линии контура на определенных высотах, задайте
levelsкак вектор монотонно увеличения значений.Чертить линии контура на одной высоте
k, задайтеlevelsкак двухэлементный вектор-строка[k k].
contourf функционируйте использует текущую палитру, чтобы заполнить пробелы между уровнями в графике. Первый цвет заполняет пробел между самым низким уровнем и уровнем выше его. Последний цвет соответствует Z- значения, которые больше высшего уровня в графике. Если Z содержит значения, которые меньше, чем самый низкий уровень, отображенный в графике, области между самым низким уровнем и самым маленьким Z- значение является белым.
Пример: contourf(peaks,10) чертит линии контура на 10 автоматически выбранных высотах на peaks функция.
Пример: contourf(peaks,[-4 0 4]) чертит линии контура на 3 определенных высотах на peaks функция: -4, 0, и 4.
Пример: contourf(peaks,[3 3]) чертит линии контура, чтобы показать где высота peaks функцией является 3.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
LineSpec — Стиль линии и цвет
вектор символов | представляет скаляр в виде строки
Стиль линии и цвет, заданный как вектор символов или скаляр строки, содержащий символы стиля линии, параметры цвета или обоих. Символы стиля линии перечислены в следующей таблице, и они могут появиться в любом порядке. Символы маркера, такие как 'o' проигнорированы.
Вы не должны задавать и стиль линии и цвет. Например, если вы не используете стиль линии и задаете цвет, затем график показывает сплошные линии с помощью заданного цвета.
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
- | Сплошная линия (значение по умолчанию) |
|
-- | Пунктирная линия |
|
: | Пунктирная линия |
|
-. | Штрихпунктирная линия |
|
Эта таблица приводит доступные параметры цвета.
| Опция | Описание | Эквивалентный триплет RGB |
|---|---|---|
'red' или 'r' | Красный | [1 0 0] |
'green' или 'g' | Зеленый | [0 1 0] |
'blue' или 'b' | Синий | [0 0 1] |
'yellow' или 'y' | Желтый | [1 1 0] |
'magenta' или 'm' | Пурпурный | [1 0 1] |
'cyan' или 'c' | Голубой | [0 1 1] |
'white' или 'w' | Белый | [1 1 1] |
'black' или 'k' | Черный | [0 0 0] |
ax — Целевые оси
Axes объект
Целевые оси, заданные как Axes объект. Если вы не задаете оси, то contourf графики в текущую систему координат.
Аргументы в виде пар имя-значение
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
contourf(Z,'ShowText','on') отображает метки линии контура.Примечание
Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Свойства контура.
Выходные аргументы
M ContourMatrix
матрица
Матрица контура, возвращенная как матрица 2D строки. Эта матрица содержит уровни контура (высоты) и координаты вершин на каждом уровне. Данные располагаются последовательно в n наборах столбцов для n линий контура:
Первый столбец в каждом наборе содержит уровень контура и количество вершин на том уровне. Главный номер является уровнем контура, и нижний номер является количеством вершин.
Последующие столбцы в наборе (x, y) координаты вершин. Каждый столбец представляет упорядоченную пару. Главным номером является x - координата, и нижним номером является y - координата.
Например, вот является первые несколько столбцов матрицы контура M = contour(peaks(3)):
ContourMatrix свойство Contour объектно-ориентированная память матрица контура.
c — Объект Contour
Contour объект
Contour объект. Используйте этот объект установить свойства после отображения контурного графика.
