isocolors
Вычислите изоповерхность и цвета шаблона
Синтаксис
nc = isocolors(X,Y,Z,C,vertices)
nc = isocolors(X,Y,Z,R,G,B,vertices)
nc = isocolors(C,vertices)
nc = isocolors(R,G,B,vertices)
nc = isocolors(...,PatchHandle)
isocolors(...,PatchHandle)
Описание
nc = isocolors(X,Y,Z,C,vertices) вычисляет цвета изоповерхности (объект закрашенной фигуры) вершины (vertices) использование значений цвета C. Массивы XYZ задайте координаты для цветных данных в C и должны быть монотонные векторы, которые представляют Декартову, выровненную осью сетку (как будто произведенный meshgrid). Цвета возвращены в ncC должно быть 3-D (цвета индекса).
nc = isocolors(X,Y,Z,R,G,B,vertices) использование RGB как красные, зеленые, и синие цветовые гаммы (истинные цвета).
nc = isocolors(C,vertices), и nc = isocolors(R,G,B,vertices) примите XY, и Z определяются выражением
[X Y Z] = meshgrid(1:n,1:m,1:p)
где [m n p] = size(C).
nc = isocolors(...,PatchHandle) использует вершины от закрашенной фигуры, идентифицированной PatchHandle.
isocolors(...,PatchHandle) устанавливает FaceVertexCData свойство закрашенной фигуры задано PatchHandle к вычисленным цветам.
Примеры

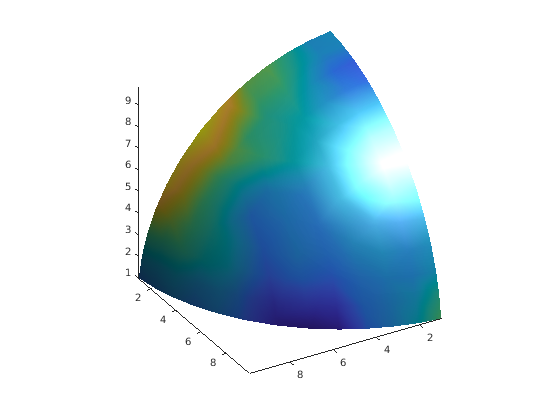

Данные индексированного цвета
Этот пример отображает изоповерхность и окрашивает ее со случайными данными с помощью индексированного цвета.
[x,y,z] = meshgrid(1:20,1:20,1:20); data = sqrt(x.^2 + y.^2 + z.^2); cdata = smooth3(rand(size(data)),'box',7); p = patch(isosurface(x,y,z,data,10)); isonormals(x,y,z,data,p) isocolors(x,y,z,cdata,p) p.FaceColor = 'interp'; p.EdgeColor = 'none'; view(150,30) daspect([1 1 1]) axis tight camlight lighting gouraud

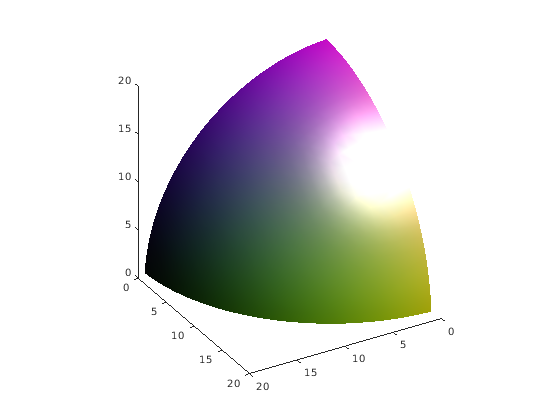

Данные истинного цвета
Этот пример отображает изоповерхность и окрашивает ее с истинным цветом (RGB) данные.
[x,y,z] = meshgrid(1:20,1:20,1:20); data = sqrt(x.^2 + y.^2 + z.^2); p = patch(isosurface(x,y,z,data,20)); isonormals(x,y,z,data,p) [r,g,b] = meshgrid(20:-1:1,1:20,1:20); isocolors(x,y,z,r/20,g/20,b/20,p) p.FaceColor = 'interp'; p.EdgeColor = 'none'; view(150,30) daspect([1 1 1]) camlight lighting gouraud

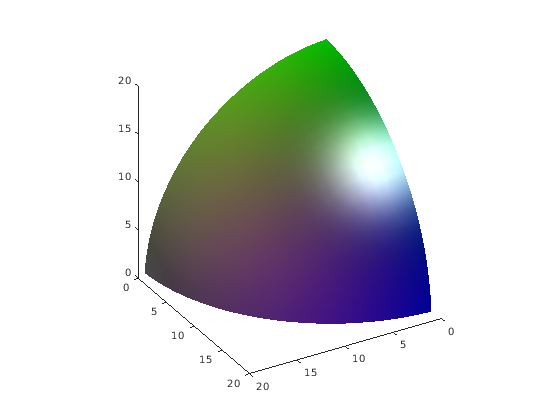

Измененные данные истинного цвета
Этот пример использует isocolors вычислить данные об истинном цвете с помощью изоповерхности (исправляют объект) вершины, но затем возвращает цветные данные в переменной (c) для того, чтобы изменить значения. Это затем явным образом устанавливает FaceVertexCData изоповерхности на новые данные (1-c).
[x,y,z] = meshgrid(1:20,1:20,1:20); data = sqrt(x.^2 + y.^2 + z.^2); p = patch(isosurface(data,20)); isonormals(data,p) [r,g,b] = meshgrid(20:-1:1,1:20,1:20); c = isocolors(r/20,g/20,b/20,p); p.FaceVertexCData = 1-c; p.FaceColor = 'interp'; p.EdgeColor = 'none'; view(150,30) daspect([1 1 1]) camlight lighting gouraud
Расширенные возможности
Смотрите также
isocaps | isonormals | isosurface | reducepatch | reducevolume | smooth3 | subvolume
